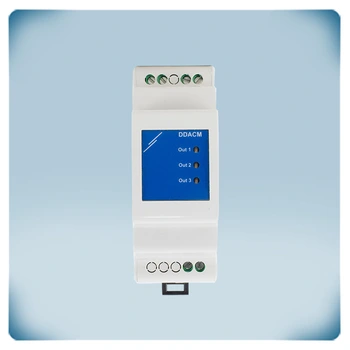

.webp "Modulo I/O vista frontale")
.webp "Dispositivo I/O visto di lato")

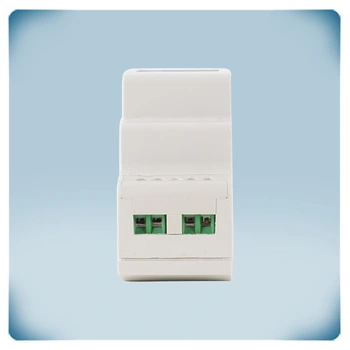

.webp "Modulo modbus visto da sotto")
.webp "Apparato I/O modbus visto da sopra")
Dichiarazione di conformità UE
Modulo IO Modbus RTU | 3 uscite analogiche
Descrizione del prodotto
Questo è un modulo di uscita Modbus RTU con 3 uscite analogiche. Convertono il valore di un registro di mantenimento Modbus in un segnale di uscita analogico. Il tipo di uscita predefinito è 0-10 VDC. Se necessario, è possibile selezionare un diverso tipo di uscita: 0—10 VDC / 0—20 mA / 0-100% PWM. La tensione di alimentazione è 24 VDC PoM. Ciò significa che sia la comunicazione Modbus RTU che l'alimentatore possono essere collegati tramite un connettore RJ45. Questo modulo necessita di un'unità master, come Sentera DRPU, sistema BMS o un altro modulo master Modbus in grado di scrivere un valore nei registri DDACM Modbus Holding.
Specifiche e descrizioni aggiuntive
Come funziona?
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un ventilatore EC, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DDACM-O3. Possono ricevere comandi tramite le 3 uscite analogiche di questo modulo. È possibile selezionare i tipi di uscita: 0-10 VDC / 0-20 mA / 0-100% PWM. Queste uscite non sono separate galvanicamente dall'ingresso Modbus RTU.
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un ventilatore EC, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DDACM-O3. Possono ricevere comandi tramite le 3 uscite analogiche di questo modulo. È possibile selezionare i tipi di uscita: 0-10 VDC / 0-20 mA / 0-100% PWM. Queste uscite non sono separate galvanicamente dall'ingresso Modbus RTU.
Controllato da Modbus RTU
Le uscite analogiche possono essere controllate tramite 3 registri Modbus. È necessario un dispositivo master Modbus per scrivere il valore corretto nei registri Modbus del modulo DDACM-03 e per controllare le sue uscite analogiche. Il master controlla le uscite scrivendo un valore nei registri di Holding Modbus12, 16 e 20. I tre indicatori LED forniscono un'indicazione di stato delle uscite. Durante il normale funzionamento e un valore di uscita> 0, il LED è verde. Quando l'uscita è 0, il LED è giallo. In caso di problemi (hardware o relativi a Modbus), il LED è rosso.
Le uscite analogiche possono essere controllate tramite 3 registri Modbus. È necessario un dispositivo master Modbus per scrivere il valore corretto nei registri Modbus del modulo DDACM-03 e per controllare le sue uscite analogiche. Il master controlla le uscite scrivendo un valore nei registri di Holding Modbus12, 16 e 20. I tre indicatori LED forniscono un'indicazione di stato delle uscite. Durante il normale funzionamento e un valore di uscita> 0, il LED è verde. Quando l'uscita è 0, il LED è giallo. In caso di problemi (hardware o relativi a Modbus), il LED è rosso.
Montaggio su guida DIN
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
