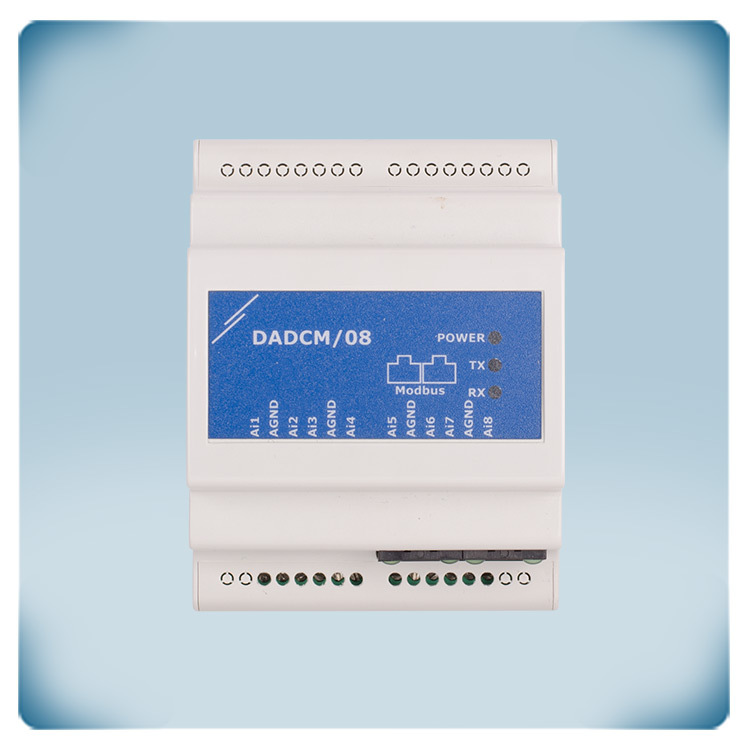

.webp "Modulo I/O")

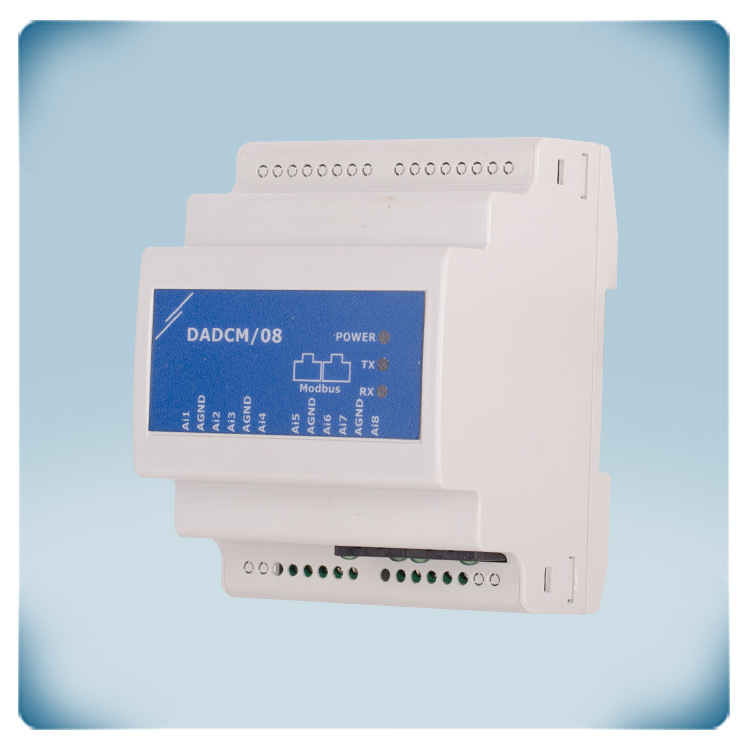

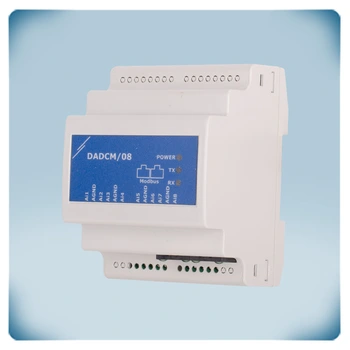

.webp "Modulo modbus vista frontale")

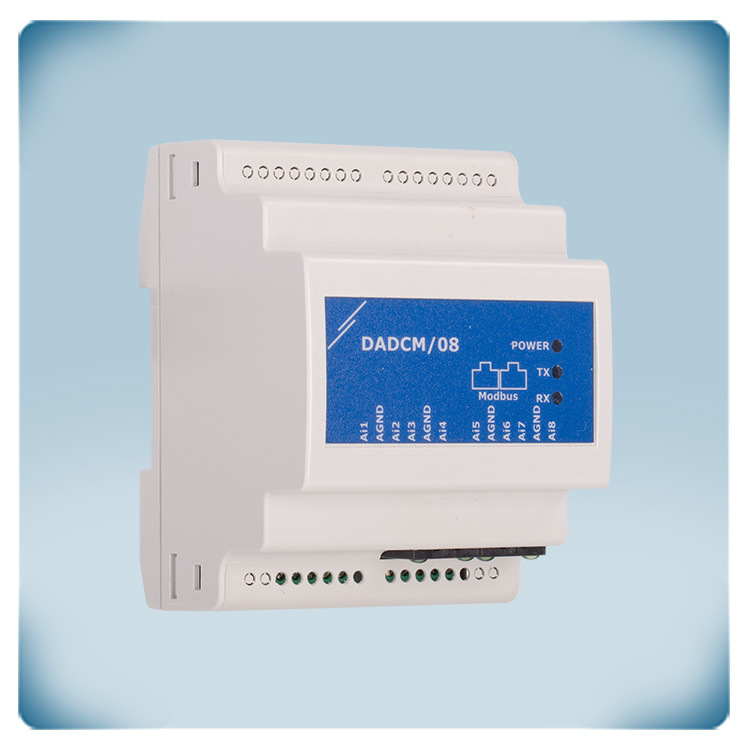

.webp "Convertitore Modbus RTU vista laterale")

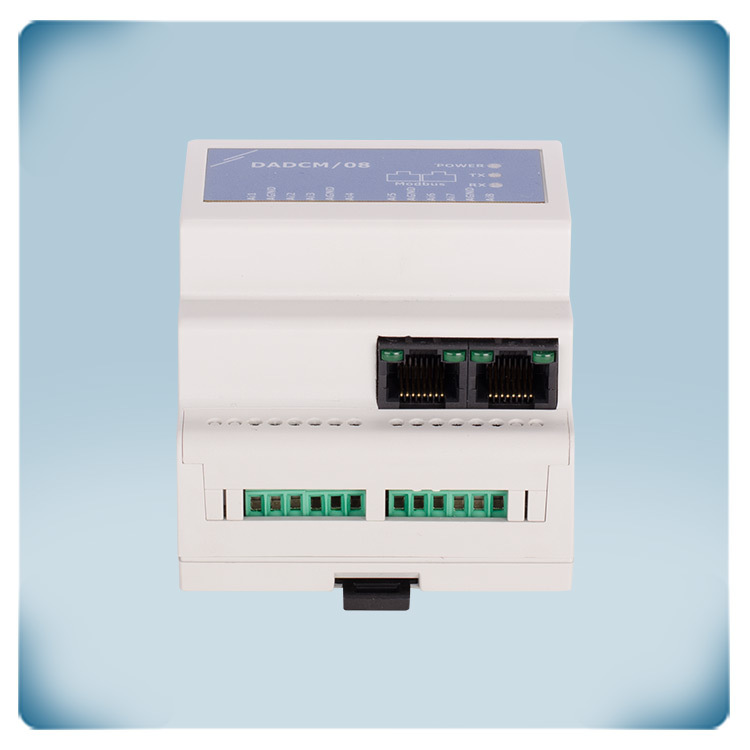

.webp "Modulo 8 ingressi analogici visto da sopra")
Dichiarazione di conformità UE
Modulo I / O Modbus RTU | 8 ingressi analogici
Descrizione del prodotto
Questo modulo I/O Modbus RTU è dotato di 8 ingressi analogici. Il tipo di ingresso è configurabile tramite Modbus RTU.
Per 4 ingressi è possibile selezionare il tipo di segnale tra 0-10 VDC / 0-20 mA / 0-100% PWM, mentre per gli altri 4 ingressi è possibile selezionare tra 0-10 VDC e 0-20 mA. I segnali degli ingressi analogici vengono trasferiti nei registri di ingresso Modbus RTU. L'alimentazione è fornita a 24 VDC PoM; ciò significa che sia l'alimentazione sia la comunicazione Modbus RTU vengono gestite tramite connettore RJ45.
Questo modulo può essere montato su guida DIN all'interno di un quadro elettrico.
Specifiche e descrizioni aggiuntive
Come funziona?
I dispositivi Sentera stabiliscono comunicazione tra loro tramite il protocollo di comunicazione Modbus RTU, che opera su tecnologia RS485. In alcuni casi, è necessario comunicare con prodotti non Sentera, come attuatori per serrande, ventilatori EC, ecc. Questi dispositivi esterni possono essere collegati facilmente tramite il modulo DADCM-08.
I dispositivi esterni possono trasmettere informazioni tramite gli 8 ingressi analogici forniti da questo modulo. Il tipo di ingresso predefinito per questi ingressi è 0-10 VDC. Tuttavia, il tipo di ingresso è regolabile tramite il protocollo Modbus RTU. In particolare, per 4 degli 8 ingressi analogici è possibile selezionare tra le seguenti opzioni: 0-10 VDC, 0-20 mA o 0-100% PWM, mentre i restanti 4 ingressi possono essere configurati per segnali di ingresso 0-10 VDC o 0-20 mA.
I valori dei segnali di ingresso analogici vengono convertiti in valori memorizzati su 8 registri di ingresso Modbus. Questi registri possono essere letti da un dispositivo Master Modbus.
Modbus RTU
Il Modbus RTU su RS485 è un protocollo di comunicazione seriale molto diffuso. Rappresenta un metodo per trasmettere dati tra dispositivi tramite una rete di comunicazione seriale che utilizza la tecnologia RS485. Modbus RTU è comunemente impiegato in applicazioni industriali e di automazione per facilitare lo scambio di informazioni tra vari dispositivi, come sensori, controllori e attuatori, in modo affidabile e standardizzato.
Il convertitore analogico-Modbus DADCM-08 è un dispositivo che consente l'integrazione di segnali analogici in una rete di comunicazione Modbus. Permette ai segnali analogici provenienti da sensori o altri dispositivi di essere convertiti in registri digitali Modbus per scopi di monitoraggio e controllo. Il convertitore riceve segnali analogici in ingresso, li digitalizza e comunica i dati digitali attraverso il protocollo Modbus.
Il convertitore comunica con altri dispositivi Modbus o con un master Modbus utilizzando il protocollo Modbus. Tipicamente funziona come un dispositivo Slave Modbus, consentendo la lettura o scrittura dei dati tramite i codici funzione Modbus.
Cablaggio facilitato
La comunicazione Modbus RTU e l'alimentazione 24 VDC per questo modulo vengono effettuate tramite la presa RJ45. Il cablaggio viene eseguito utilizzando un cavo Ethernet standard. In alternativa, è possibile crimpare il proprio cavo con un connettore RJ45. È importante notare che l'uso di un'alimentazione 24 VDC Power over Modbus (PoM) richiede il rispetto degli standard appropriati di alimentazione e cablaggio per garantire un funzionamento sicuro e affidabile.
L'unità dispone di due prese RJ45 – una per PoM e l'altra per la connessione ad altri moduli Modbus.
Per alimentare il convertitore, abbiamo sviluppato appositamente un modulo di alimentazione 24 VDC montato su guida DIN.
I segnali di ingresso analogici vengono collegati in modo intuitivo.
Indicazioni LED
Il contenitore dell'unità presenta tre indicatori LED verdi – alimentazione, trasmissione dati e ricezione dati. Di serie, ciascuna delle due prese RJ45 è dotata di due LED verdi. Quando lampeggiano, indicano una comunicazione Modbus RTU attiva.
Contenitore per guida DIN
I contenitori per guida DIN sono progettati per montare e proteggere componenti elettronici o elettrici su una guida DIN all’interno di armadi elettrici o pannelli di controllo. I contenitori per guida DIN sono comunemente utilizzati in ambito industriale e di automazione. Il contenitore del DADCM-08 non fa eccezione.
Per garantirne la qualità, progettiamo e realizziamo il contenitore direttamente nella nostra fabbrica. È robusto e la sua installazione è molto semplice: basta montarlo sulla guida e bloccarlo tramite la clip posta sul fondo. Il grado di protezione del contenitore è IP30, protetto da sporco e polvere. Il materiale utilizzato è una miscela di plastica PC-ABS, resistente e termostabile.
I dispositivi Sentera stabiliscono comunicazione tra loro tramite il protocollo di comunicazione Modbus RTU, che opera su tecnologia RS485. In alcuni casi, è necessario comunicare con prodotti non Sentera, come attuatori per serrande, ventilatori EC, ecc. Questi dispositivi esterni possono essere collegati facilmente tramite il modulo DADCM-08.
I dispositivi esterni possono trasmettere informazioni tramite gli 8 ingressi analogici forniti da questo modulo. Il tipo di ingresso predefinito per questi ingressi è 0-10 VDC. Tuttavia, il tipo di ingresso è regolabile tramite il protocollo Modbus RTU. In particolare, per 4 degli 8 ingressi analogici è possibile selezionare tra le seguenti opzioni: 0-10 VDC, 0-20 mA o 0-100% PWM, mentre i restanti 4 ingressi possono essere configurati per segnali di ingresso 0-10 VDC o 0-20 mA.
I valori dei segnali di ingresso analogici vengono convertiti in valori memorizzati su 8 registri di ingresso Modbus. Questi registri possono essere letti da un dispositivo Master Modbus.
Modbus RTU
Il Modbus RTU su RS485 è un protocollo di comunicazione seriale molto diffuso. Rappresenta un metodo per trasmettere dati tra dispositivi tramite una rete di comunicazione seriale che utilizza la tecnologia RS485. Modbus RTU è comunemente impiegato in applicazioni industriali e di automazione per facilitare lo scambio di informazioni tra vari dispositivi, come sensori, controllori e attuatori, in modo affidabile e standardizzato.
Il convertitore analogico-Modbus DADCM-08 è un dispositivo che consente l'integrazione di segnali analogici in una rete di comunicazione Modbus. Permette ai segnali analogici provenienti da sensori o altri dispositivi di essere convertiti in registri digitali Modbus per scopi di monitoraggio e controllo. Il convertitore riceve segnali analogici in ingresso, li digitalizza e comunica i dati digitali attraverso il protocollo Modbus.
Il convertitore comunica con altri dispositivi Modbus o con un master Modbus utilizzando il protocollo Modbus. Tipicamente funziona come un dispositivo Slave Modbus, consentendo la lettura o scrittura dei dati tramite i codici funzione Modbus.
Cablaggio facilitato
La comunicazione Modbus RTU e l'alimentazione 24 VDC per questo modulo vengono effettuate tramite la presa RJ45. Il cablaggio viene eseguito utilizzando un cavo Ethernet standard. In alternativa, è possibile crimpare il proprio cavo con un connettore RJ45. È importante notare che l'uso di un'alimentazione 24 VDC Power over Modbus (PoM) richiede il rispetto degli standard appropriati di alimentazione e cablaggio per garantire un funzionamento sicuro e affidabile.
L'unità dispone di due prese RJ45 – una per PoM e l'altra per la connessione ad altri moduli Modbus.
Per alimentare il convertitore, abbiamo sviluppato appositamente un modulo di alimentazione 24 VDC montato su guida DIN.
I segnali di ingresso analogici vengono collegati in modo intuitivo.
Indicazioni LED
Il contenitore dell'unità presenta tre indicatori LED verdi – alimentazione, trasmissione dati e ricezione dati. Di serie, ciascuna delle due prese RJ45 è dotata di due LED verdi. Quando lampeggiano, indicano una comunicazione Modbus RTU attiva.
Contenitore per guida DIN
I contenitori per guida DIN sono progettati per montare e proteggere componenti elettronici o elettrici su una guida DIN all’interno di armadi elettrici o pannelli di controllo. I contenitori per guida DIN sono comunemente utilizzati in ambito industriale e di automazione. Il contenitore del DADCM-08 non fa eccezione.
Per garantirne la qualità, progettiamo e realizziamo il contenitore direttamente nella nostra fabbrica. È robusto e la sua installazione è molto semplice: basta montarlo sulla guida e bloccarlo tramite la clip posta sul fondo. Il grado di protezione del contenitore è IP30, protetto da sporco e polvere. Il materiale utilizzato è una miscela di plastica PC-ABS, resistente e termostabile.
