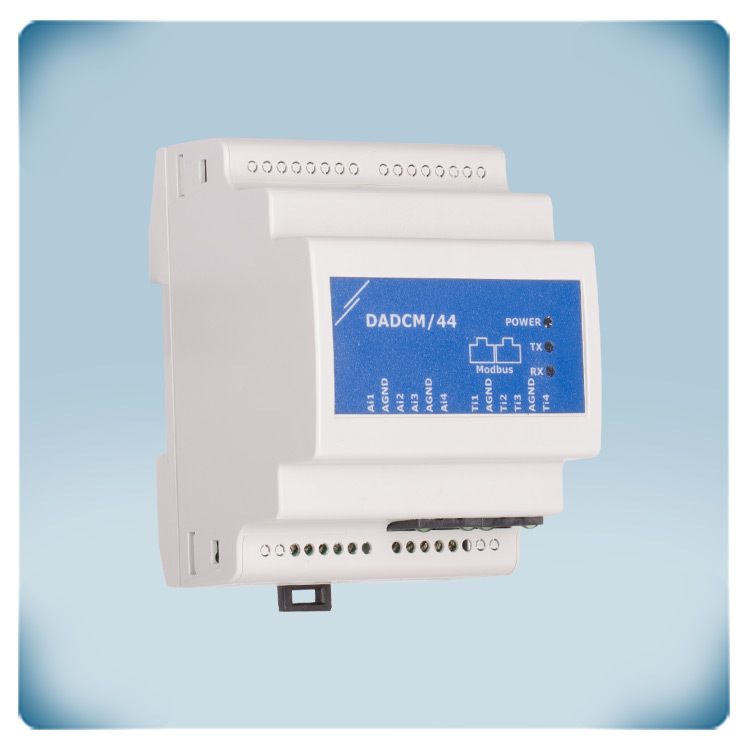

Modulo I / O Modbus RTU | 4 ingressi di temp. | 4 ingressi analog.
Descrizione del prodotto
Questo modulo I / O Modbus RTU dispone di 4 ingressi per sonde di temperatura e 4 ingressi analogici. I segnali in ingresso delle sonde di temperatura e degli ingressi analogici vengono trasferiti nei registri di ingresso Modbus RTU. L'alimentazione è 24 VDC PoM. Ciò significa che sia l'alimentazione che la comunicazione Modbus RTU sono collegate tramite la presa RJ45. Le sonde di temperatura PT500 o PT1000 possono essere collegate tramite i 4 ingressi di temperatura. Il tipo dei 4 ingressi analogici può essere selezionato tramite Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. Il tipo di ingresso predefinito per i 4 ingressi analogici è 0-10 VDC. Questo modulo può essere montato su guida DIN in un armadio elettrico.
Specifiche e descrizioni aggiuntive
Come funziona?
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un ventilatore EC, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DDACM-O3. Possono ricevere comandi tramite le 3 uscite analogiche di questo modulo. È possibile selezionare i tipi di uscita: 0-10 VDC / 0-20 mA / 0-100% PWM. Queste uscite non sono separate galvanicamente dall'ingresso Modbus RTU.
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un ventilatore EC, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DDACM-O3. Possono ricevere comandi tramite le 3 uscite analogiche di questo modulo. È possibile selezionare i tipi di uscita: 0-10 VDC / 0-20 mA / 0-100% PWM. Queste uscite non sono separate galvanicamente dall'ingresso Modbus RTU.
Modbus RTU a I / O analogico
Il valore dei segnali di ingresso analogici in ingresso viene trasferito in un valore in 8 registri di ingresso Modbus. Un dispositivo master Modbus può leggere i registri di ingresso. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45.
Il valore dei segnali di ingresso analogici in ingresso viene trasferito in un valore in 8 registri di ingresso Modbus. Un dispositivo master Modbus può leggere i registri di ingresso. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45.
Montaggio su guida DIN
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
