Convertitore di Frequenza 400 V | 1,2 A | 0,37kW | IP66

Nessuno ha ancora commentato questo prodotto, sii il primo (vedi sotto), apprezziamo la tua opinione!
Codice articolo FI-E44012E6-19
GTIN 0.540.100.301.827.9
Numero Intrastat 85.04.40.85
Categoria VFD classificato per esterni, pannello operativo standard
Stock attuale 0 U.
Tempi di rifornimento magazzino 4 Settimana(-e)

Descrizione del prodotto

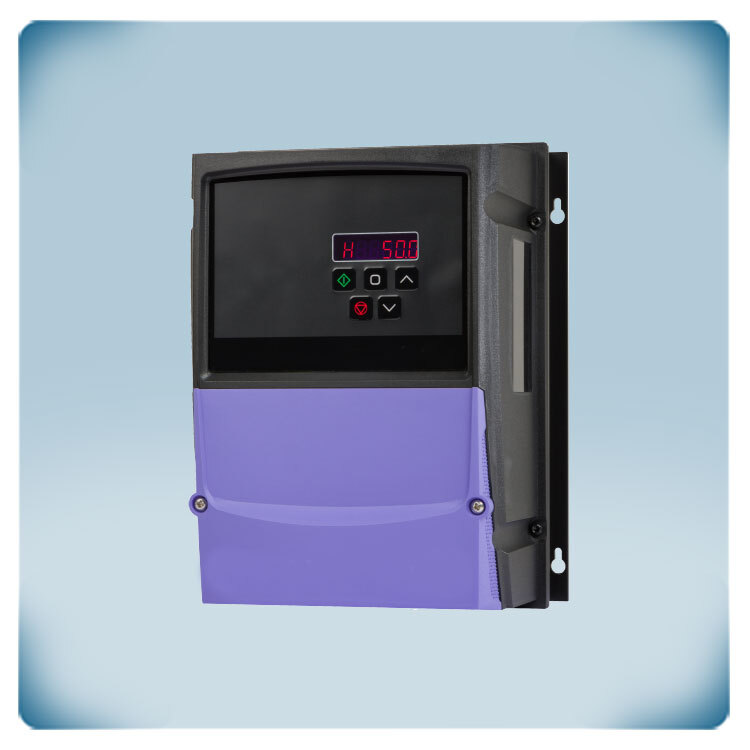

Convertitore di frequenza variabile IP66 per motori 400 Volt. La tensione di alimentazione è 400 V trifase. La corrente massima del motore è 1,2 A. La velocità del motore può essere impostata tramite la tastiera intuitiva o tramite gli ingressi. La configurazione è semplificata tramite 14 parametri di base e funzioni macro applicative. Questo convertitore di frequenza può controllare ventilatori o pompe nelle applicazioni HVAC. Il contenitore è a tenuta di acqua e polvere.

Offre una protezione IP66 contro l'ingresso di sporco e acqua. Il dissipatore di calore è resistente alla corrosione. Questo convertitore di frequenza può controllare motori a 400 V IE3, IE4, a magneti permanenti, brushless DC o sincroni a riluttanza. Il filtro EMC integrato è di Classe C1.

Codice produttore: ODE-3-140012-3F1A.

Specifiche e descrizioni aggiuntive

Convertitore di frequenza 3ph 400 Volt per applicazioni HVAC
Grazie alla maggiore capacità di potenza del trifase 400 volt, può essere utilizzato per più applicazioni, come grandi ventilatori e pompe nei sistemi HVAC. Rispetto a una versione monofase, la combinazione di un inverter di frequenza alimentato trifase e un motore trifase è generalmente più efficace e utile. Per le applicazioni HVAC, questo rende l'inverter di frequenza ideale per la gestione di ventilatori o pompe. Inoltre, è estremamente facile da usare. In molti casi, l'inverter di frequenza può essere utilizzato subito dopo l'installazione mantenendo le impostazioni predefinite.

Contenitore IP66 per montaggio esterno su superficie
Contenitore per montaggio a parete è progettato per proteggere l'elettronica in ambienti difficili e in applicazioni esterne. Offre una protezione IP66 contro l'ingresso di acqua, sporco e contaminanti. Questo consente di installare questo inverter di frequenza direttamente sull'impianto, anche in applicazioni che richiedono lavaggi frequenti. Elimina la necessità di un quadro elettrico. È consigliabile proteggere il dispositivo dalla neve e dalla luce solare diretta.

Facile da usareCome collegare gli ingressi
Selezionando una delle macro applicative, le impostazioni più importanti vengono preconfigurate automaticamente. Questo ti risparmia la definizione delle funzionalità per i diversi ingressi. Queste funzionalità sono predefinite nelle macro applicative. Le impostazioni predefinite sono sufficienti per molte applicazioni. Le applicazioni tipiche includono ventilatori AC, soffianti, pompe centrifughe, estrattori di fumi e regolatori di flusso d'aria. Di default, l'ingresso 1 viene utilizzato per avviare il motore. Un potenziometro opzionale da 10K può essere collegato ai terminali 5, 6 e 7 per regolare la velocità del ventilatore. Quando l'ingresso 3 è attivato, il motore funziona alla velocità predefinita nel parametro 20. Quando l'ingresso 3 non è attivato (o non collegato), la velocità del motore può essere regolata tramite il potenziometro esterno (o segnale di controllo analogico).

Modulazione a larghezza di impulso
Gli inverter di frequenza controllano la tensione e la frequenza del motore tramite una tecnologia chiamata modulazione a larghezza di impulso. Questa tecnologia converte la tensione AC fornita in tensione DC. Un inverter di frequenza ha un bus DC, che può essere visto come un serbatoio di riserva per l'energia disponibile. Questo serbatoio viene riempito sia dalla tensione di alimentazione (tramite il raddrizzatore) che dall'energia rigenerativa proveniente dal motore che fluisce indietro durante la frenata. Questa tensione DC viene riconvertita in una sorta di tensione alternata tramite IGBT. Gli IGBT o transistor bipolari a gate isolato sono transistor bipolari con un terminale di gate isolato che possono commutare alta corrente elettrica ad alta velocità. Grazie al controllo intelligente degli IGBT, sia la tensione del motore che la frequenza del motore possono essere controllate. Questo consente un controllo ottimale del motore e un funzionamento efficiente dal punto di vista energetico. Questo inverter di frequenza richiede una tensione di alimentazione monofase a 230 V. Controlla motori a induzione trifase 230 V IE2, IE3 e IE4. Inoltre, può anche controllare motori a magneti permanenti, motori DC senza spazzole e motori a riluttanza sincrona.

Filtro EMC integrato classe C1 standard
Uno svantaggio degli IGBT ad alta frequenza di commutazione è il fatto che inquinano la rete elettrica con segnali di interferenza armonica più elevati (inquinamento EMC). Per minimizzare questo inquinamento della rete, un filtro EMC di classe C1 è integrato come standard. Questo blocca l'inquinamento e riduce le interferenze con altri dispositivi elettronici installati nell'area circostante. Tuttavia, solo il filtro EMC non è sufficiente per eliminare tutte le interferenze. Oltre al filtro EMC, sono necessarie un'installazione e un cablaggio corretti per minimizzare le interferenze. I cavi di alimentazione dovrebbero sempre essere separati dai cavi di segnale e di rete.

∞ Comprensione del controllo della velocità della ventilatore
