Potenziometro 10 Kohm | PCB con trimmer | passo 5 mm
Descrizione del prodotto

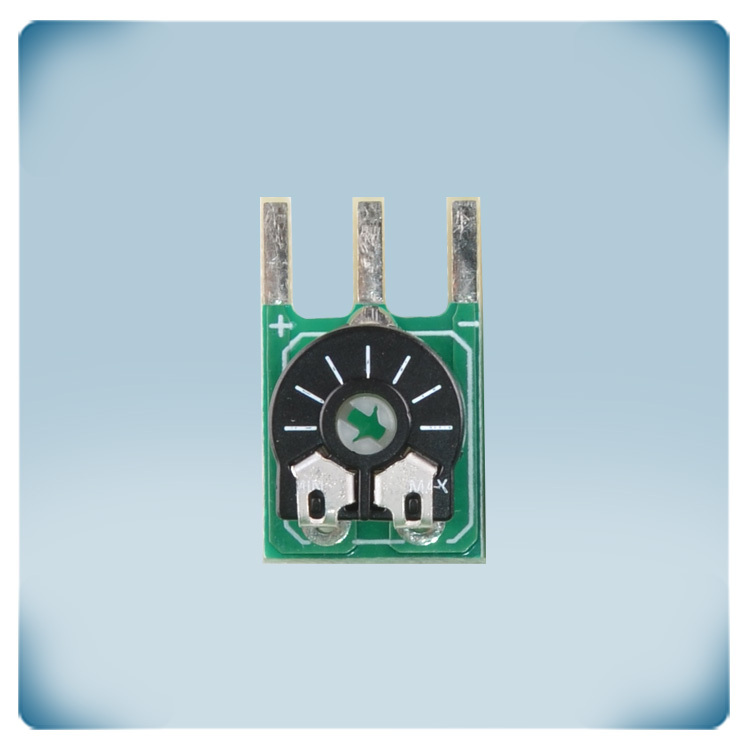

Si tratta di una scheda elettronica con trimmer da 10 kΩ. I reofori hanno un passo di 5 mm. Può essere integrato in un'installazione per regolare la velocità dei ventilatori. Il valore resistivo è compreso tra 0 e 10 kΩ. Può gestire una tensione di ingresso nell'intervallo da 0 a 30 V CC. Il segnale di uscita variabile (valore di resistenza) può essere impostato tramite il trimmer. Sono disponibili due versioni del prodotto: PTV-X05.5 per il montaggio in morsettiere con passo 5 mm e PTV-X10.0 per montaggio in morsettiere con passo 10 mm.
Documenti
Specifiche e descrizioni aggiuntive
Come funziona?
Il valore di uscita del potenziometro cambia (0 - 10 KΩ) in base alla posizione della manopola. Questa uscita può controllare direttamente i ventilatori EC o gli attuatori per serrande. Può anche controllare a distanza i regolatori di velocità per ventilatori AC (serie EVS o MVS) o i convertitori di frequenza (serie FI-E). Per esempio. il potenziometro può essere installato nel soggiorno mentre il regolatore di velocità del ventilatore è situato in un locale tecnico adiacente.
Tensione di ingresso
Questo potenziometro ha un valore di uscita di 0 - 10 kΩ. Può gestire tensioni di ingresso comprese tra 0 e 12 VDC.

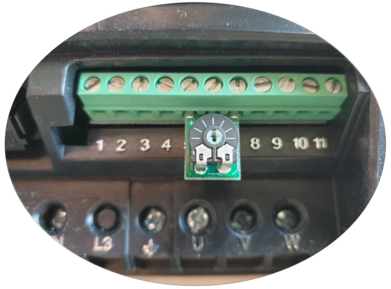

Adatto a morsettiere con passo 5 mm
I pin di questo PCB hanno un passo di 5 mm. Questo PCB si inserisce in una morsettiera con un passo di 5 mm.
I pin di questo PCB hanno un passo di 5 mm. Questo PCB si inserisce in una morsettiera con un passo di 5 mm.
![](/it/file/articolo/immagine/descrizione/ptv-x05.0/adw_ptv-x05.0_ita_2.png)
