Controller pressione aria costante | display | -125 to 125 Pa | PoM
Descrizione del prodotto
Questo è un regolatore di pressione differenziale con display. La tensione di alimentazione è 24 VDC PoM. L'intervallo operativo è compreso tra -125 e +125 Pa.
Controlla la velocità del ventilatore per mantenere la pressione differenziale o il flusso d'aria costante al setpoint. Il controllo della velocità dell'aria è possibile anche in combinazione con un set di collegamento con tubo di Pitot: PSET-PTS-200. Il setpoint può essere regolato tramite comunicazione Modbus RTU.
L'uscita del sensore può controllare ventilatori EC, convertitori di frequenza o regolatori di velocità per ventilatori AC tramite una tensione che va da 0 a 10 V. Se necessario, è possibile selezionare un altro tipo di uscita. Il display LED a 7 segmenti e i quattro indicatori LED forniscono una chiara indicazione visiva dello stato del trasmettitore e dei valori controllati.
Un'applicazione tipica è quella di garantire un flusso volumetrico costante di aria pulita, indipendentemente dalla richiesta. Il setpoint della pressione differenziale e tutte le altre impostazioni possono essere regolate tramite Modbus RTU.
Specifiche e descrizioni aggiuntive
Pressione costante, flusso d'aria o velocità dell'aria?
Questo controller di pressione differenziale controlla le ventole EC o i regolatori di velocità delle ventole AC. Mantiene la pressione differenziale [Pa] costante al setpoint impostato. Il range operativo è -125 a +125 Pa. È anche possibile controllare la velocità della ventola in base al flusso d'aria [m³/h] o alla velocità dell'aria [m/s]. Per controllare il flusso d'aria basato sul fattore K della ventola, usa il set di collegamento opzionale tipo PSET-PVC-200 o PSET-QF-200. Questo set di collegamento può essere utilizzato anche per controllare la pressione differenziale. Per controllare il flusso d'aria basato sulla sezione del condotto [cm²] o sulla velocità dell'aria [m/s], usa il set di collegamento opzionale tipo PSET-PTS-200 o PSET-PTL-200. Il setpoint può essere regolato tramite Modbus RTU.
Questo controller di pressione differenziale controlla le ventole EC o i regolatori di velocità delle ventole AC. Mantiene la pressione differenziale [Pa] costante al setpoint impostato. Il range operativo è -125 a +125 Pa. È anche possibile controllare la velocità della ventola in base al flusso d'aria [m³/h] o alla velocità dell'aria [m/s]. Per controllare il flusso d'aria basato sul fattore K della ventola, usa il set di collegamento opzionale tipo PSET-PVC-200 o PSET-QF-200. Questo set di collegamento può essere utilizzato anche per controllare la pressione differenziale. Per controllare il flusso d'aria basato sulla sezione del condotto [cm²] o sulla velocità dell'aria [m/s], usa il set di collegamento opzionale tipo PSET-PTS-200 o PSET-PTL-200. Il setpoint può essere regolato tramite Modbus RTU.
Pressione differenziale negli impianti HVAC
La pressione differenziale si riferisce alla misura della varianza tra due pressioni di processo. Gli strumenti progettati per misurare la pressione differenziale dispongono di due connessioni di processo. Le operazioni di riscaldamento e raffreddamento rappresentano circa il 40 % del consumo energetico negli edifici commerciali. Questo spinge i proprietari e i gestori delle strutture a cercare modi per ottimizzare le operazioni HVAC, con l’obiettivo di ridurre i costi operativi mantenendo la qualità degli spazi occupati. Un componente chiave per migliorare l’efficienza dei sistemi HVAC è l’uso di trasduttori a bassa pressione differenziale.
I controllori di pressione differenziale bassa di Sentera sono impiegati per controllare il flusso d’aria e le pressioni differenziali tra due punti designati all’interno di un sistema HVAC. Questi dati consentono alla struttura di monitorare le prestazioni del sistema in tempo reale tramite il sistema di gestione dell’edificio (BMS), facilitando regolazioni e ottimizzazioni di riscaldamento, raffreddamento o flusso d’aria secondo necessità. Il monitoraggio continuo di queste misurazioni da parte del BMS consente regolazioni dinamiche del flusso d’aria, assicurando condizioni interne ottimali con un consumo energetico ridotto.
I nostri controllori di pressione differenziale bassa sono progettati per l'integrazione permanente nei sistemi di controllo HVAC. Facilitano il monitoraggio delle basse pressioni tra ambienti, delle pressioni statiche nei condotti e della pressione differenziale sui filtri, fornendo un segnale in uscita analogico a una ventola EC o a un regolatore di velocità per ventole AC. La velocità della ventola viene poi regolata aumentandola o riducendola per ottimizzare i livelli di pressione all'interno del sistema secondo necessità.
Indicazione visiva
Un display LED a 7 segmenti mostra la pressione misurata, il flusso d'aria o la velocità dell'aria. Inoltre, i LED verde, giallo e rosso forniscono indicazioni visive sui valori misurati. Il verde indica che la pressione è entro il range accettabile, mentre il giallo segnala un range di allarme. Il rosso indica che la pressione differenziale è fuori dal range accettabile. Questi LED mostrano anche lo stato del flusso d'aria o della velocità. Il secondo LED verde mostra lo stato del dispositivo, illuminandosi quando l'alimentazione e la comunicazione Modbus RTU sono attive.
Un display LED a 7 segmenti mostra la pressione misurata, il flusso d'aria o la velocità dell'aria. Inoltre, i LED verde, giallo e rosso forniscono indicazioni visive sui valori misurati. Il verde indica che la pressione è entro il range accettabile, mentre il giallo segnala un range di allarme. Il rosso indica che la pressione differenziale è fuori dal range accettabile. Questi LED mostrano anche lo stato del flusso d'aria o della velocità. Il secondo LED verde mostra lo stato del dispositivo, illuminandosi quando l'alimentazione e la comunicazione Modbus RTU sono attive.
Come funziona
Questo controller di pressione regola la velocità delle ventole EC o dei regolatori di velocità delle ventole AC in base alla pressione differenziale, al flusso d'aria o alla velocità misurati. Regola la velocità della ventola per mantenere costante il valore misurato al setpoint, che può essere modificato tramite Modbus RTU.
Questo controller di pressione regola la velocità delle ventole EC o dei regolatori di velocità delle ventole AC in base alla pressione differenziale, al flusso d'aria o alla velocità misurati. Regola la velocità della ventola per mantenere costante il valore misurato al setpoint, che può essere modificato tramite Modbus RTU.
Questo controller non dispone di uscita analogica e comunica con ventole EC o regolatori di velocità delle ventole AC tramite Modbus RTU. Inoltre, i fattori P e I possono essere regolati tramite Modbus RTU per adattare il tempo di reazione della ventola all'applicazione. "P" e "I" si riferiscono ai parametri di controllo proporzionale e integrale in un sistema di controllo. Regolando questi fattori, l'utente può ottimizzare le prestazioni, la reattività e la stabilità del sistema.
Riduzione del tempo di installazione
Un solo connettore RJ45 è tutto ciò che serve per collegare questo sensore! Comunicazione Modbus RTU e alimentazione a 24 VDC sono connesse tramite un unico cavo - lo chiamiamo Power over Modbus o PoM. Tutti i valori misurati sono disponibili tramite comunicazione Modbus RTU.
Un solo connettore RJ45 è tutto ciò che serve per collegare questo sensore! Comunicazione Modbus RTU e alimentazione a 24 VDC sono connesse tramite un unico cavo - lo chiamiamo Power over Modbus o PoM. Tutti i valori misurati sono disponibili tramite comunicazione Modbus RTU.
Alta qualità
L'involucro è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto robusto e offre una buona protezione contro gli urti. Gli ugelli di connessione per la pressione sono realizzati in alluminio. L'involucro del controller offre una protezione IP65 contro l'ingresso di polvere e acqua. Questo controller di pressione può essere montato a parete.
L'involucro è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto robusto e offre una buona protezione contro gli urti. Gli ugelli di connessione per la pressione sono realizzati in alluminio. L'involucro del controller offre una protezione IP65 contro l'ingresso di polvere e acqua. Questo controller di pressione può essere montato a parete.

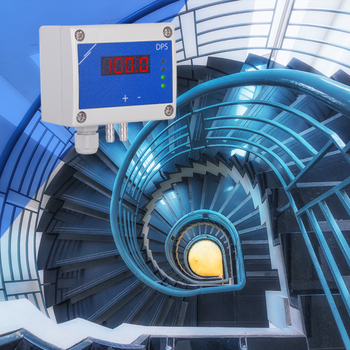

Mantenere la sovrapressione nelle scale
Un'applicazione comune per i controller di pressione differenziale con questo range consiste nel regolare la pressione dell'aria in ambienti come scale o camere bianche. Ad esempio, nelle scale, mantenere una sovrapressione costante può impedire l'infiltrazione di fumo in caso di incendio.
Un'applicazione comune per i controller di pressione differenziale con questo range consiste nel regolare la pressione dell'aria in ambienti come scale o camere bianche. Ad esempio, nelle scale, mantenere una sovrapressione costante può impedire l'infiltrazione di fumo in caso di incendio.
Analogamente, nelle camere bianche, il controllo preciso della pressione differenziale è fondamentale per gestire i livelli di contaminazione e mantenere gli standard di pulizia. Questi controller svolgono un ruolo essenziale nel garantire sicurezza, pulizia ed efficienza operativa in vari ambienti industriali e commerciali.
