Dichiarazione di conformità UE
Controller press. aria costante | display | 0-1000 Pa | 24 VAC - VDC
Descrizione del prodotto
Questo è un regolatore di pressione differenziale con display. La tensione di alimentazione è 24 VAC-VDC. L'intervallo operativo è compreso tra 0 e 1.000 Pa.
Controlla la velocità del ventilatore per mantenere la pressione differenziale o il flusso d'aria costante al setpoint. Il controllo della velocità dell'aria è possibile anche in combinazione con un set di collegamento con tubo di Pitot: PSET-PTS-200. Il setpoint può essere regolato tramite comunicazione Modbus RTU.
L'uscita del sensore può controllare ventilatori EC, convertitori di frequenza o regolatori di velocità per ventilatori AC tramite una tensione che va da 0 a 10 V. Se necessario, è possibile selezionare un altro tipo di uscita. Il display LED a 7 segmenti e i quattro indicatori LED forniscono una chiara indicazione visiva dello stato del trasmettitore e dei valori controllati.
Un'applicazione tipica è quella di garantire un flusso volumetrico costante di aria pulita, indipendentemente dalla richiesta. Il setpoint della pressione differenziale e tutte le altre impostazioni possono essere regolate tramite Modbus RTU.
Specifiche e descrizioni aggiuntive
Pressione differenziale negli impianti HVAC
La pressione differenziale si riferisce alla misura della varianza tra due pressioni di processo. Gli strumenti progettati per misurare la pressione differenziale dispongono di due connessioni di processo. Le operazioni di riscaldamento e raffreddamento rappresentano circa il 40% del consumo energetico negli edifici commerciali. Questo spinge i proprietari e i gestori delle strutture a cercare modi per ottimizzare le operazioni HVAC, con l’obiettivo di ridurre i costi operativi mantenendo la qualità degli spazi occupati. Un componente chiave per migliorare l’efficienza dei sistemi HVAC è l’uso di trasduttori a bassa pressione differenziale.
I controllori di pressione differenziale bassa di Sentera sono impiegati per controllare il flusso d’aria e le pressioni differenziali tra due punti designati all’interno di un sistema HVAC. Questi dati consentono alla struttura di monitorare le prestazioni del sistema in tempo reale tramite il sistema di gestione dell’edificio (BMS), facilitando regolazioni e ottimizzazioni di riscaldamento, raffreddamento o flusso d’aria secondo necessità. Il monitoraggio continuo di queste misurazioni da parte del BMS consente regolazioni dinamiche del flusso d’aria, assicurando condizioni interne ottimali con un consumo energetico ridotto.
I nostri controllori di pressione differenziale bassa sono progettati per l'integrazione permanente nei sistemi di controllo HVAC. Facilitano il monitoraggio delle basse pressioni tra ambienti, delle pressioni statiche nei condotti e della pressione differenziale sui filtri, fornendo un segnale in uscita analogico a una ventola EC o a un regolatore di velocità per ventole AC. La velocità della ventola viene poi regolata aumentandola o riducendola per ottimizzare i livelli di pressione all'interno del sistema secondo necessità.
Questo controller di pressione differenziale controlla le ventole EC o i regolatori di velocità delle ventole AC. Mantiene la pressione differenziale costante al setpoint impostato. Il range operativo è 0 a 1000 Pa. È anche possibile controllare la velocità della ventola in base al flusso d'aria [m³/h] o alla velocità dell'aria [m/s]. Per controllare il flusso d'aria basato sul fattore K della ventola, usa il set di collegamento opzionale tipo PSET-PVC-200 o PSET-QF-200. Questo set di collegamento può essere utilizzato anche per controllare la pressione differenziale. Per controllare il flusso d'aria basato sulla sezione del condotto [cm²] o sulla velocità dell'aria [m/s], usa il set di collegamento opzionale tipo PSET-PTS-200 o PSET-PTL-200. Il setpoint può essere regolato tramite Modbus RTU.
Indicazione visiva
Il display LED a 7 segmenti visualizza la pressione misurata, il flusso d'aria o la velocità dell'aria. Inoltre, i LED verde, giallo e rosso offrono un'indicazione visiva del valore misurato. Il LED verde indica che il livello di pressione è entro il range. Quando il livello di pressione entra nell'area di allarme, il LED giallo si accende. Il rosso indica che la pressione differenziale è fuori range. I LED possono anche visualizzare lo stato del flusso d'aria o della velocità dell'aria. Il secondo LED verde indica lo stato del sensore. Viene attivato quando l'alimentazione e la comunicazione Modbus RTU sono abilitate.
Il display LED a 7 segmenti visualizza la pressione misurata, il flusso d'aria o la velocità dell'aria. Inoltre, i LED verde, giallo e rosso offrono un'indicazione visiva del valore misurato. Il LED verde indica che il livello di pressione è entro il range. Quando il livello di pressione entra nell'area di allarme, il LED giallo si accende. Il rosso indica che la pressione differenziale è fuori range. I LED possono anche visualizzare lo stato del flusso d'aria o della velocità dell'aria. Il secondo LED verde indica lo stato del sensore. Viene attivato quando l'alimentazione e la comunicazione Modbus RTU sono abilitate.
Come funziona?
Questo controller di pressione ha un'uscita analogica. Questa uscita controlla le ventole EC o i regolatori di velocità delle ventole AC basati sulla pressione differenziale misurata, sul flusso d'aria o sulla velocità dell'aria. La velocità della ventola è regolata per mantenere costante il valore misurato al setpoint. Il setpoint può essere regolato tramite Modbus RTU. Per rendere questo controller compatibile con la maggior parte delle ventole EC e dei regolatori di velocità AC, il tipo di uscita può essere regolato tramite Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM. Per adattare il tempo di reazione della ventola all'applicazione, i fattori P e I possono essere regolati tramite Modbus RTU.
Questo controller di pressione ha un'uscita analogica. Questa uscita controlla le ventole EC o i regolatori di velocità delle ventole AC basati sulla pressione differenziale misurata, sul flusso d'aria o sulla velocità dell'aria. La velocità della ventola è regolata per mantenere costante il valore misurato al setpoint. Il setpoint può essere regolato tramite Modbus RTU. Per rendere questo controller compatibile con la maggior parte delle ventole EC e dei regolatori di velocità AC, il tipo di uscita può essere regolato tramite Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM. Per adattare il tempo di reazione della ventola all'applicazione, i fattori P e I possono essere regolati tramite Modbus RTU.
Connessione a 3 fili
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegate tramite il blocco terminale a morsetti. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per fili solidi o intrecciati. Questo sensore controller può essere alimentato a 24 VDC o a 24 VAC. È destinato alla connessione a 3 fili. Il terminale di massa dell'uscita (GND) è internamente collegato alla massa della tensione di alimentazione (V-). Assicurati di non collegare questa massa comune ad altri dispositivi alimentati con tensione DC.
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegate tramite il blocco terminale a morsetti. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per fili solidi o intrecciati. Questo sensore controller può essere alimentato a 24 VDC o a 24 VAC. È destinato alla connessione a 3 fili. Il terminale di massa dell'uscita (GND) è internamente collegato alla massa della tensione di alimentazione (V-). Assicurati di non collegare questa massa comune ad altri dispositivi alimentati con tensione DC.
Alta qualità
L'involucro è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto robusto e offre una buona protezione contro gli urti. Gli ugelli di connessione per la pressione sono realizzati in alluminio. L'involucro del sensore offre una protezione IP65 contro l'ingresso di polvere e acqua. Questo controller di pressione può essere montato a parete.
L'involucro è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto robusto e offre una buona protezione contro gli urti. Gli ugelli di connessione per la pressione sono realizzati in alluminio. L'involucro del sensore offre una protezione IP65 contro l'ingresso di polvere e acqua. Questo controller di pressione può essere montato a parete.

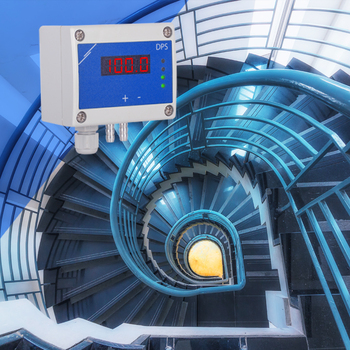

Mantenere la sovrapressione nelle scale
Un'applicazione tipica per i controller di pressione differenziale con questo range è mantenere una pressione inferiore o superiore nelle scale o nelle camere bianche.
Ad esempio, creando una sovrapressione costante nelle scale, queste rimangono prive di fumo in caso di incendio.
Un'applicazione tipica per i controller di pressione differenziale con questo range è mantenere una pressione inferiore o superiore nelle scale o nelle camere bianche.
Ad esempio, creando una sovrapressione costante nelle scale, queste rimangono prive di fumo in caso di incendio.
