Explication des signaux A et B en Modbus RTU

Le protocole Modbus RTU, utilisé sur des réseaux RS-485, repose sur une communication robuste et fiable grâce à des signaux appelés A et B. Chez Sentera, ces signaux sont intégrés à une prise RJ45, qui centralise à la fois la communication, l'alimentation et la mise à la terre, simplifiant ainsi le câblage.


🧩 Signification des signaux A et B dans RS-485

  • Signal A : Aussi appelé "D+" ou "non-inverse". C’est l’un des deux fils de la paire différentielle utilisée pour la transmission des données.
  • Signal B : Aussi appelé "D-" ou "inverse". Ce fil complète le signal A avec une polarité opposée.

La transmission différentielle permet aux appareils de lire la différence de tension entre A et B, réduisant les interférences et maintenant la fiabilité sur de longues distances.

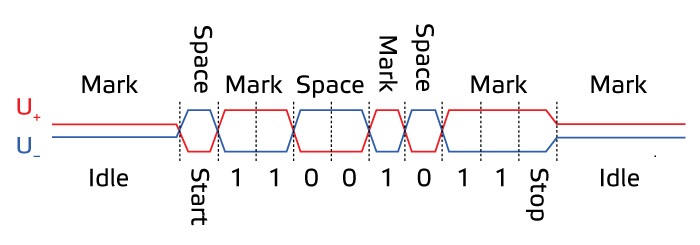

 A-B Signals


🔌 Schéma de câblage avec une prise RJ45 selon la convention Sentera

La prise RJ45 de Sentera est spécifiquement configurée pour prendre en charge à la fois l'alimentation, la communication Modbus et la mise à la terre. Voici la correspondance des broches :

Broche RJ45 Fonction Description
1 et 2 Alimentation 24 VCC Pour alimenter le dispositif.
3 et 4 Signal A (RS-485) Ligne de données A pour Modbus RTU.
5 et 6 Signal B (RS-485) Ligne de données B pour Modbus RTU.
7 et 8 Masse ou terre (GND) Référence commune pour alimentation et communication.

⚡ Conseils pratiques pour une connexion réussie

  1. Respectez la polarité : Une inversion des fils A et B (broches 3-4 et 5-6) entraîne des erreurs de communication. Veillez à suivre strictement cette convention.
  2. Mettez à la terre (broches 7 et 8) : Une bonne connexion au GND réduit les risques de perturbations ou de différences de potentiel entre dispositifs.
  3. Ajoutez des résistances de terminaison : Installez des résistances de 120 Ω à chaque extrémité du bus RS-485 pour éviter les réflexions de signal.
  4. Alimentation via RJ45 : Vérifiez que votre source d’alimentation est compatible avec le 24 VCC pour éviter tout dommage au dispositif.

🏭 Exemple d’utilisation avec Sentera

Si vous connectez un capteur Sentera (par exemple un RCTH ou un DCMF) à un régulateur universel de vitesse de ventilateur via Modbus RTU :

  • Les broches 1 et 2 fourniront l’alimentation 24 VCC au capteur.
  • Les broches 3 à 6 transmettront les données via les signaux A et B.
  • Les broches 7 et 8 assureront une référence commune pour éviter les interférences.

Cette architecture centralisée permet une installation rapide et fiable tout en minimisant les erreurs de câblage. Elle est idéale pour les applications CVC où robustesse et simplicité sont essentielles.
