Potentiomètre pour ventilateur EC | Modbus RTU | contact sec

Code article SPV-8-010-CP
GTIN 0.540.100.301.755.5
No d'intrastat 90.32.89.00
Catégorie Potentiomètres tension d'alimentation 230 VCA
Stock actuel 7 Unité
Temps d'avance d'usine 4 Semaine(s)

Description du produit

Le potentiomètre SPV-8-010-CP peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse de ventilateur AC ou d'actionneurs de registre. Il nécessite une tension d'alimentation dans la plage de 85 à 264 VCA et fournit un signal de sortie variable en continu qui peut être ajusté via le bouton rotatif avec une position d'arrêt. La sortie à contact sec peut être utilisée pour le contrôle marche / arrêt à distance des variateurs de vitesse de ventilateur. Via Modbus RTU, les types de sortie suivants peuvent être sélectionnés: 0-10 VCC / 0-20 mA / 0-100% PWM. En position d'arrêt, la sortie est 0 VCC / 0 mA / 0% PWM. La plage de sortie est réglable via Modbus RTU. La plage minimale peut être réglée entre 0 et 40 % et la plage maximale entre 60 et 100 %. Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).

Spécifications et descriptions supplémentaires


Le SPV est un potentiomètre 0-10 VCC

La série SPV peut être utilisée comme un simple potentiomètre. Le bouton rotatif permet de régler une valeur de sortie. Cette valeur de sortie peut contrôler les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse CA (série EVS ou MVS) ou des variateurs de fréquence (série FI-E).

Potentiomètre 0-10 VCC avec communication Modbus RTU !
Ce n'est pas qu'un simple potentiomètre. Il s'agit d'un potentiomètre numérique à la pointe de la technologie. Il peut fonctionner de manière autonome ou être intégré dans un réseau Modbus-RTU. Par exemple : le potentiomètre peut toujours contrôler un ventilateur EC via 0-10 VDC. En même temps, le système de gestion du bâtiment peut lire la valeur du point de consigne du potentiomètre. Le système de gestion du bâtiment peut même prendre le contrôle de la sortie du potentiomètre 0-10 V si nécessaire.

Potentiomètre Modbus RTU
La série SPV offre un contrôle entièrement numérique pour les variateurs de vitesse de ventilateur CA (série RTVS1) via Modbus RTU. Les deux appareils sont connectés numériquement. Cela réduit le risque de perturbations et offre la possibilité d'augmenter la longueur de câble entre le potentiomètre et le variateur de vitesse du ventilateur.

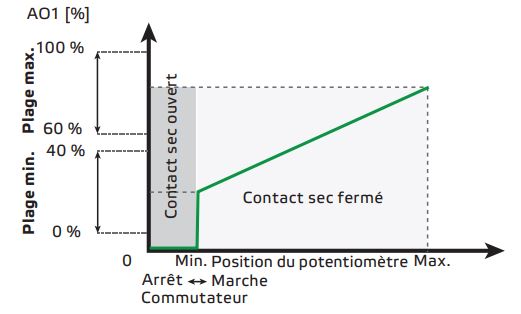

Niveaux minimum et maximum réglables
Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de soucis, les limites supérieures et inférieures de la sortie de ce potentiomètre peuvent être ajustées via Modbus RTU. Par exemple : par défaut, le signal de sortie est de 0 à 10 VCC. Il peut être réglé sur 4 à 9 V ou sur une autre plage personnalisée.

régler niveau min et max du potentiomètre

Signal de sortie réversible
Par défaut, la sortie du potentiomètre passe de bas en haut. Il est possible d'inverser la sortie de ce potentiomètre pour qu'elle passe de haut en bas. Par exemple : par défaut, le signal de sortie est de 0 à 10 VCC. Il peut être réglé vers 10 à 0 VCC.

Alimentation 230 VCA
Ce potentiomètre fonctionne directement sur une tension secteur de 230 VCA. Aucune alimentation électrique séparée n'est requise!

Différents types de sortie
Le type de sortie de ce potentiomètre peut être sélectionné via Modbus RTU: 0—10 VCC, 0—20 mA ou 0—100% PWM.

Sortie contact sec
Ce potentiomètre a une sortie à contact sec. Cette sortie à contact sec peut être utilisée pour contrôler un appareil externe (par exemple, un registre) ou pour activer ou désactiver un moteur. Lorsque le bouton du potentiomètre est tourné complètement dans le sens antihoraire, le contact sec est ouvert. Lorsque vous tournez le bouton du potentiomètre dans le sens des aiguilles d'une montre, le contact se ferme.

Pour plus d'informations, visitez notre microsite.


Remarques, critiques et notes

25/01/2024
Nereikia jokio papildomo 10V šaltinio, tik 230 V valdomas išėjimas 0-10V ir kas didelis pliusas mano nuomone, tai sausas kontaktas. Jį visada galima rasti kur panaudoti.
03/01/2024
Simple and looks nice. Good value for money.
14/12/2023
Simple manual controller with Modbus RTU connection!
06/11/2023
High-quality RPM controller to use with an EC fan. Pleased with the appearance and additional dry contact. Integration into the existing Modbus network did not cause any problems.
