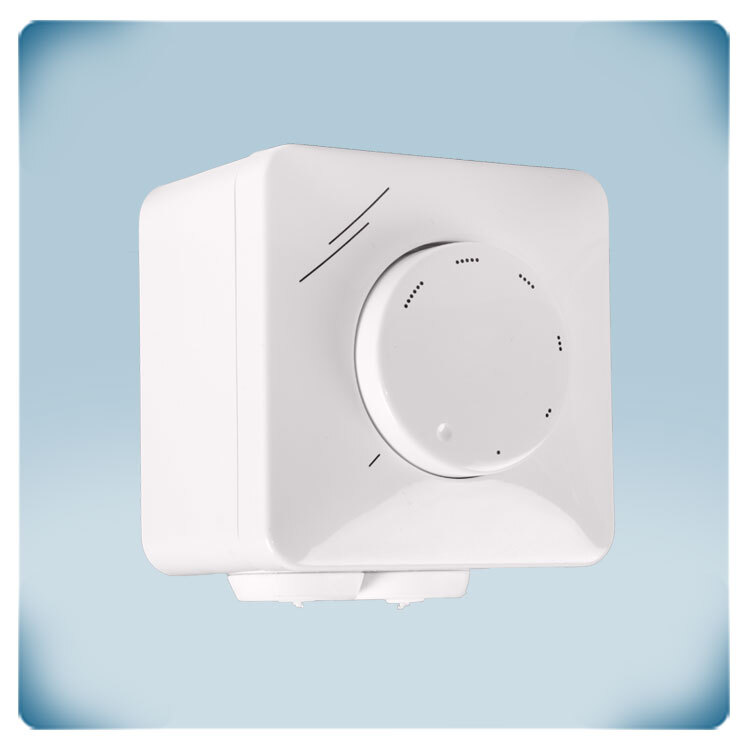

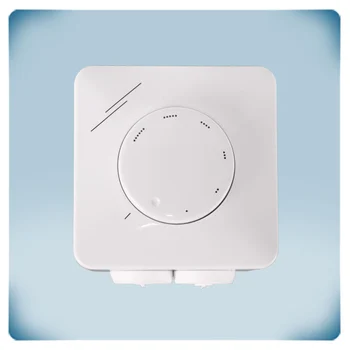

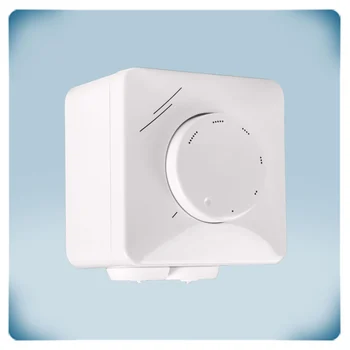

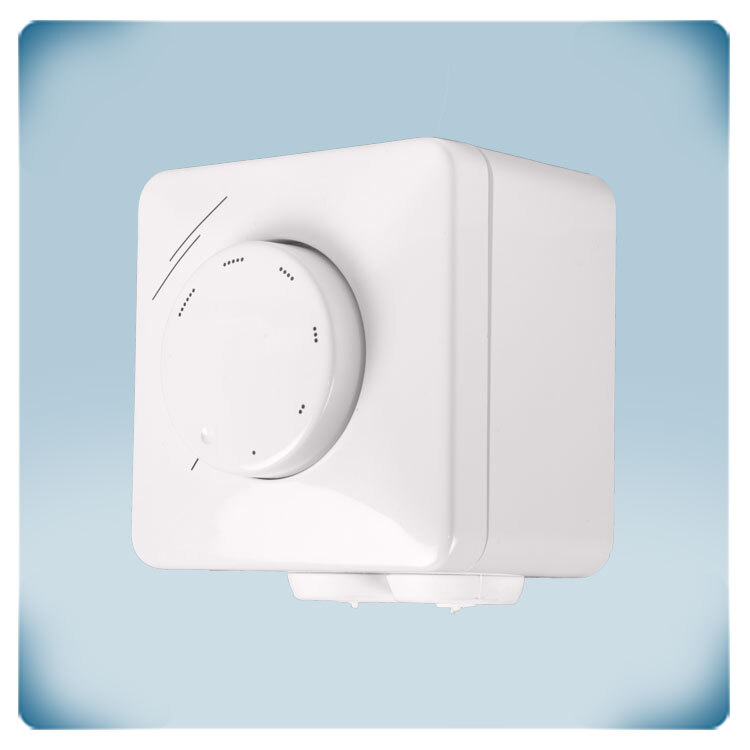

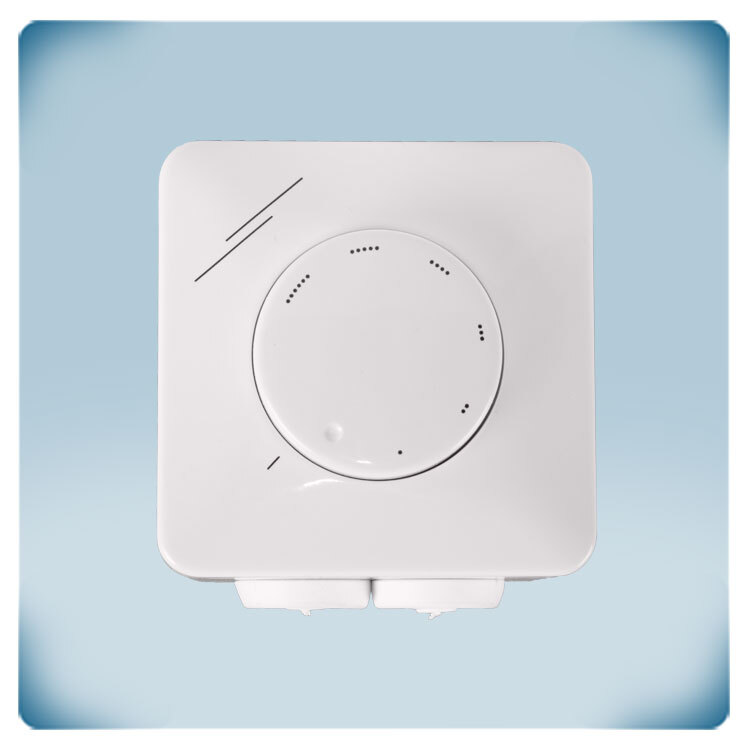

Potentiomètre moteur EC | marche-arrêt à distance | 10 KOhm
Description du produit

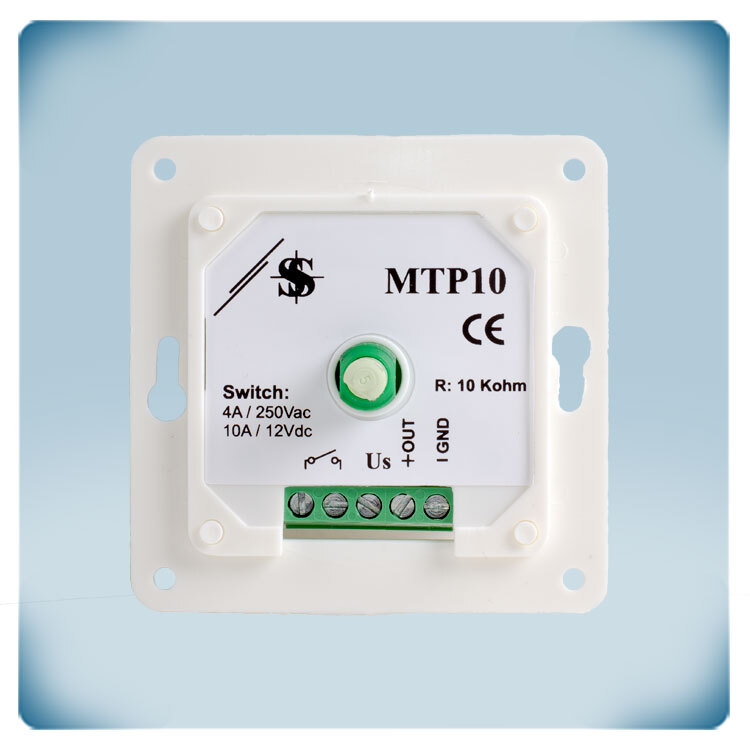

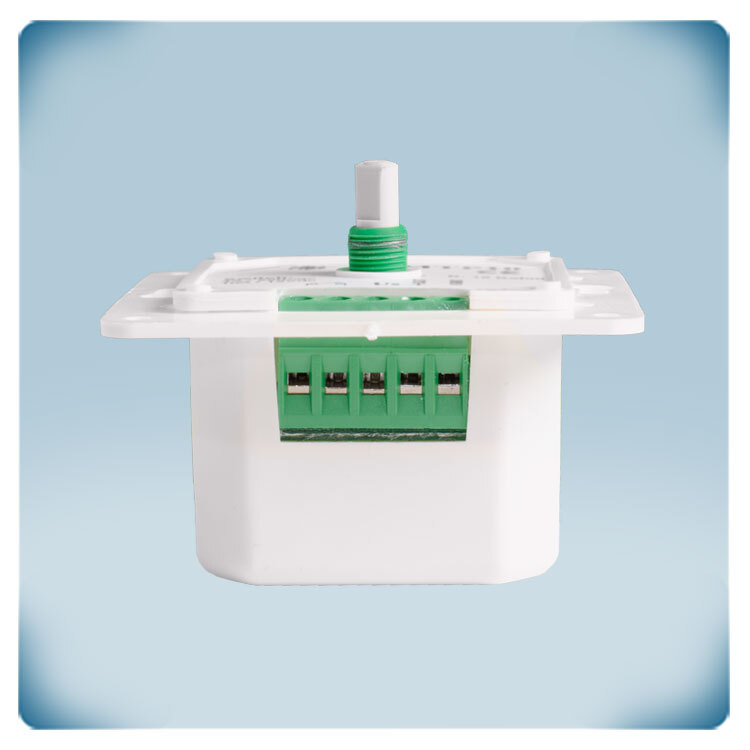

Le potentiomètre MTP-X010-NA peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse pour ventilateur AC ou d'actionneurs. Ce potentiomètre a une valeur de résistance de 10 kΩ et nécessite une tension d'entrée comprise entre 0 et 12 VCC. Il fournit un signal de sortie variable continu qui peut être ajusté via un bouton rotatif avec position d'arrêt. La plage du signal de sortie va de 0 VCC vers la tension fournie. En position d'arrêt, la sortie est de 0 VCC. La sortie à contact sec peut être utilisée pour la commutation marche / arrêt à distance d'un équipement externe.
Spécifications et descriptions supplémentaires
À quoi sert un potentiomètre dans une installation CVC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Potentiomètre passif
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.

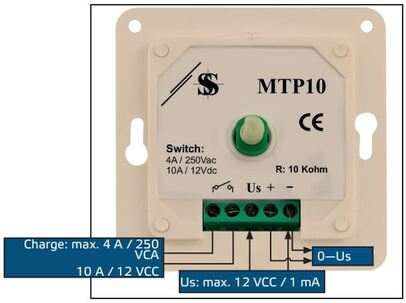

Tension d’entrée
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Position d’arrêt
Le bouton rotatif a une position d’arrêt : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, il sort de la position d’arrêt. Le signal de commande passera immédiatement à son niveau de limite inférieure. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarrera et accélérera vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
Le bouton rotatif a une position d’arrêt : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, il sort de la position d’arrêt. Le signal de commande passera immédiatement à son niveau de limite inférieure. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarrera et accélérera vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
Sortie contact sec
La sortie à contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie du contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, le contact se ferme immédiatement.
La sortie à contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie du contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, le contact se ferme immédiatement.
