Variateur de vitesse 7,5 A | régulateur chauffage AC
Description du produit
Le GTTE1-75L22 est un variateur de vitesse pour un ventilateur AC avec des éléments chauffants électriques. Le ventilateur AC et l'élément chauffant sont contrôlés pour maintenir la température constante. Il commande des moteurs monophasés avec un courant total maximal de 7,5 A et un élément chauffant électrique avec un courant maximal de 16 A. La vitesse du ventilateur AC est contrôlée en 5 étapes. La température ambiante est mesurée via la sonde PT500. La tension d'alimentation des ventilateurs et du chauffage est séparée par 2 câbles d'alimentation avec prises. Deux ventilateurs AC et l'élément chauffant peuvent être connectés via les prises Schuko Euro. Pas besoin de câblage complexe - plug & play!
Spécifications et descriptions supplémentaires
Fonctionnement silencieux et longue durée de vie
Le GTTE-1 est un variateur de vitesse pour moteurs à courant alternatif monophasé. Il est équipé d'autotransformateurs qui réduisent la tension du moteur en 5 étapes. Cette technique assure une forme sinusoïdale parfaite et garantit un fonctionnement très silencieux et une longue durée de vie du moteur. Un revêtement spécial sur les autotransformateurs assure également un fonctionnement silencieux du variateur de vitesse lui-même. Les variateurs de vitesse basés sur des autotransformateurs constituent la solution la plus robuste et la plus simple pour les moteurs à courant alternatif contrôlables en tension.
Le GTTE-1 est un variateur de vitesse pour moteurs à courant alternatif monophasé. Il est équipé d'autotransformateurs qui réduisent la tension du moteur en 5 étapes. Cette technique assure une forme sinusoïdale parfaite et garantit un fonctionnement très silencieux et une longue durée de vie du moteur. Un revêtement spécial sur les autotransformateurs assure également un fonctionnement silencieux du variateur de vitesse lui-même. Les variateurs de vitesse basés sur des autotransformateurs constituent la solution la plus robuste et la plus simple pour les moteurs à courant alternatif contrôlables en tension.
Contrôle de la vitesse du ventilateur basé sur la température
Ce variateur de vitesse dispose de deux prises Schuko Euro pour connecter des ventilateurs AC. Un ventilateur de soufflage et un ventilateur d'extraction peuvent être connectés. Lorsque la température ambiante est inférieure à la température requise, le(s) ventilateur(s) fonctionnent à la vitesse minimale. Lorsque la température ambiante dépasse la température requise, la vitesse du ventilateur augmente progressivement.
Ce variateur de vitesse dispose de deux prises Schuko Euro pour connecter des ventilateurs AC. Un ventilateur de soufflage et un ventilateur d'extraction peuvent être connectés. Lorsque la température ambiante est inférieure à la température requise, le(s) ventilateur(s) fonctionnent à la vitesse minimale. Lorsque la température ambiante dépasse la température requise, la vitesse du ventilateur augmente progressivement.
Commande de chauffage électrique
Un chauffage électrique peut être connecté via la troisième prise Schuko. Lorsque la température ambiante descend en dessous de la température requise, le chauffage électrique est activé. Lorsque la température ambiante est supérieure à la température réglée, le chauffage est désactivé.
Un chauffage électrique peut être connecté via la troisième prise Schuko. Lorsque la température ambiante descend en dessous de la température requise, le chauffage électrique est activé. Lorsque la température ambiante est supérieure à la température réglée, le chauffage est désactivé.
Brancher et utiliser !

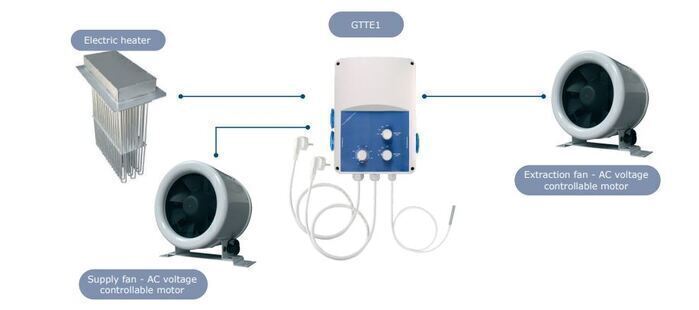

Ce variateur de vitesse est prêt à l'emploi! Il ne nécessite aucun câblage. Il est équipé de deux câbles d'alimentation séparés avec prises Schuko Euro (longueur de câble 1,5 m). Cela permet d'alimenter le(s) ventilateur(s) et le chauffage électrique via différents circuits. Le ventilateur de soufflage, le ventilateur d'extraction et le chauffage électrique peuvent être connectés via trois prises Schuko Euro séparées.
Ce variateur de vitesse est prêt à l'emploi! Il ne nécessite aucun câblage. Il est équipé de deux câbles d'alimentation séparés avec prises Schuko Euro (longueur de câble 1,5 m). Cela permet d'alimenter le(s) ventilateur(s) et le chauffage électrique via différents circuits. Le ventilateur de soufflage, le ventilateur d'extraction et le chauffage électrique peuvent être connectés via trois prises Schuko Euro séparées.
Vitesse du ventilateur haute et basse
La vitesse minimale et maximale du moteur peut être réglée via les deux commutateurs rotatifs.
La vitesse minimale et maximale du moteur peut être réglée via les deux commutateurs rotatifs.
Température ambiante
La température ambiante est mesurée via la sonde de température passive (PT500). Cette sonde de température est déjà connectée et a une longueur de câble de 4 m. La température de consigne peut être réglée via le potentiomètre sur le panneau avant.
La température ambiante est mesurée via la sonde de température passive (PT500). Cette sonde de température est déjà connectée et a une longueur de câble de 4 m. La température de consigne peut être réglée via le potentiomètre sur le panneau avant.
Boîtier solide et robuste
Le boîtier du STR-1 est en plastique r-ABS de haute qualité. Ce matériau est extrêmement résistant à la température et offre une protection élevée contre les chocs électriques. Le boîtier est conçu pour un montage mural et offre une protection contre la poussière et l'humidité selon la classification IP54.
Le boîtier du STR-1 est en plastique r-ABS de haute qualité. Ce matériau est extrêmement résistant à la température et offre une protection élevée contre les chocs électriques. Le boîtier est conçu pour un montage mural et offre une protection contre la poussière et l'humidité selon la classification IP54.
Vous pouvez trouver plus d'informations sur nos variateurs de vitesse sur le microsite Sentera.
