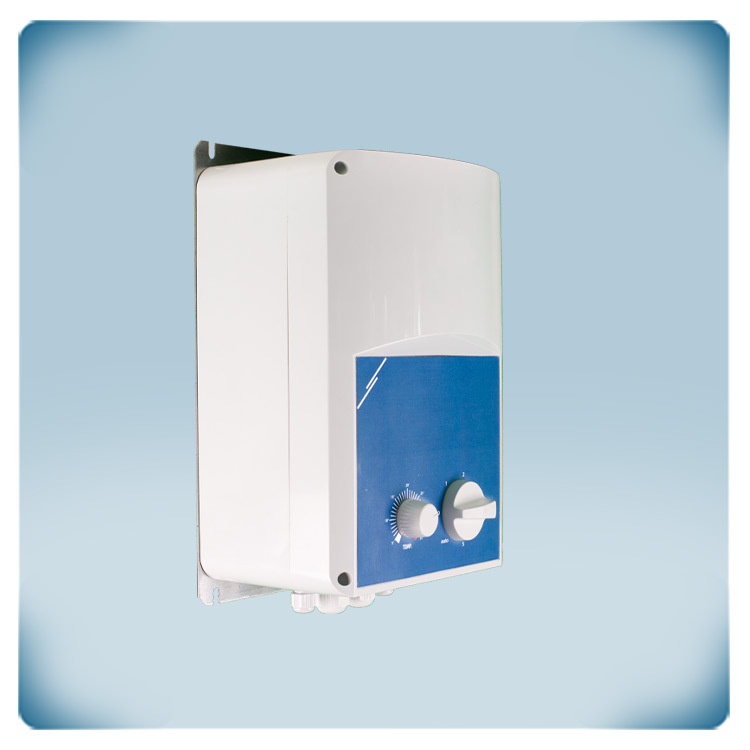

Variateur de vitesse 2,5 A | 5 positons | chauffage-refroidissement

Code article GTH-1-25L22
GTIN 0.540.100.301.749.4
No d'intrastat 90.32.89.00
Catégorie Régulation de la vitesse en fonction de température
Stock actuel 2 Unité
Temps d'avance d'usine 4 Semaine(s)

Description du produit

La gamme GTH de variateurs de vitesse à autotransformateur permet de réguler la vitesse de rotation des moteurs monophasés entrainant des ventilateurs. Ils ajustent la tension de sortie en fonction de la température mesurée. Ces variateurs sont particulièrement adaptés aux applications de chauffage ou de refroidissement.

Ils sont équipés d'autotransformateurs et offrent un contrôle automatique ou manuel de la vitesse du ventilateur CA.
• En mode automatique, la vitesse du ventilateur est ajustée automatiquement sur cinq niveaux en fonction des mesures d'un capteur de température passif externe (sonde PT500, non fournie).
• En mode manuel, il est possible de choisir l'une des cinq positions de vitesse du ventilateur via l'interrupteur de commande intégré, qui dispose de sept positions : arrêt, mode automatique et cinq vitesses différentes pour le mode manuel.

Une fois le point de consigne atteint, le ventilateur se désactive en mode automatique et manuel. La sortie non régulée est activée en même temps que le moteur et peut être utilisée pour contrôler une vanne (par exemple, une vanne d'alimentation pour le chauffage ou le refroidissement de l'eau). Le boîtier est conçu pour un montage en surface dans des environnements intérieurs (IP54).
Les tensions disponibles sont les suivantes : 0-(80)-110-140-170-230 VCA.
Le courant moteur maximal est de 2,5 A.

Spécifications et descriptions supplémentaires


Fonctionnement silencieux et longue durée de vie

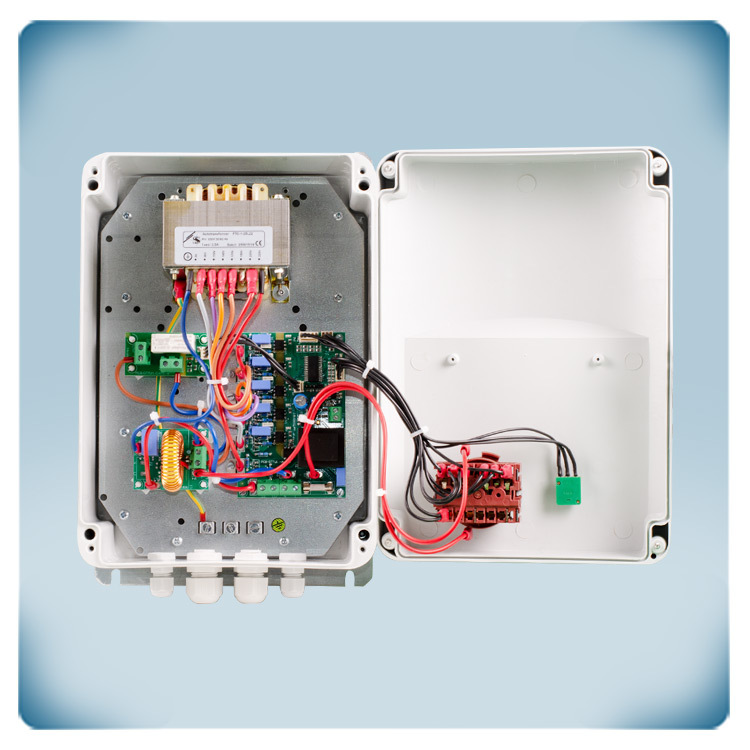

Le GTH est un variateur de vitesse pour moteurs à courant alternatif monophasé. Il est équipé d'autotransformateurs qui réduisent la tension du moteur en 5 étapes. Cette technique assure une forme sinusoïdale parfaite et garantit un fonctionnement très silencieux et une longue durée de vie du moteur. Un revêtement spécial sur les autotransformateurs assure également un fonctionnement silencieux du variateur de vitesse lui-même. Les variateurs de vitesse basés sur des autotransformateurs constituent la solution la plus robuste et la plus simple pour les moteurs à courant alternatif contrôlables en tension.

autotransformateur

Refroidissement ou chauffage

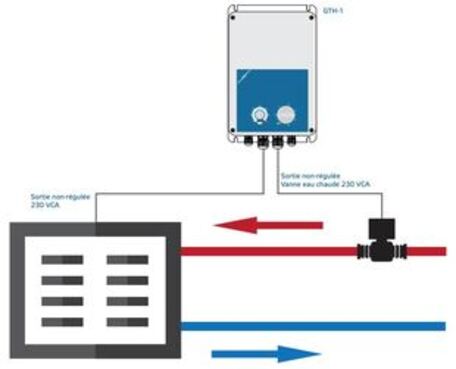

Le variateur de vitesse GTH peut être utilisé à des fins de chauffage ou de refroidissement (aérotherme). Au moyen d'un cavalier sur le circuit imprimé, le mode chauffage ou refroidissement peut être activé. La sortie non régulée de l'unité peut être utilisée pour activer une vanne d'alimentation en eau chaude (chauffage) ou une alimentation en liquide de refroidissement (refroidissement).

refroidissement ou chauffage

Mode manuel ou mode automatique
Le variateur GTH est équipé d'un commutateur rotatif à 7 positions. Cet interrupteur contient une position d'arrêt, 5 paliers manuelles et une position automatique. En mode manuel, 5 vitesses de ventilation peuvent être sélectionnées. Lorsqu'il est commuté en mode automatique, la vitesse du ventilateur sera basée sur le point de consigne de température requis. Le point de consigne de température peut être sélectionnée au moyen d'un potentiomètre intégré.

Sonde de température externe
Le régulateur GTH a une entrée pour une sonde de température PT500 en option. En fonction de l'entrée de cette sonde, le GTH contrôlera la vitesse du ventilateur en mode automatique.

Fixation facile
Grâce à la plaque externe intégrée, le GTH peut être facilement fixé en applique sur un mur ou un panneau.

Boîtier solide et robuste
Le boîtier du GTH est en plastique r-ABS de haute qualité. Ce matériau est extrêmement résistant à la température et offre une protection élevée contre les chocs électriques. Le boîtier est conçu pour un montage mural et offre une protection contre la poussière et l'humidité selon la classification IP54.

Vous pouvez trouver plus d'informations sur nos variateurs de vitesse sur le microsite Sentera.
