Variateur de vitesse à autotransformateur 7,5 A | bi-horaire
Description du produit
Ces variateurs de vitesse à autotransformateur régulent la vitesse de rotation des moteurs monophasés contrôlables en tension avec un courant maximum de 7,5 A par pas en faisant varier la tension du moteur. Ils sont équipés d'autotransformateurs pour contrôler manuellement la vitesse du ventilateur en cinq étapes et pour générer une tension moteur régulée avec une forme sinusoïdale parfaite. L'entrée de commutation intégrée permet de sélectionner deux vitesses optimales du moteur et de les commuter via un thermostat, une horloge ou un interrupteur. Cette fonctionnalité haute / basse vitesse permet de réaliser d'importantes économies d'énergie. La sortie non-régulée peut être utilisée pour activer une vanne, un voyant de fonctionnement, un registre, etc. Le boîtier est conçu pour un montage en surface dans des environnements intérieurs (IP54).
Documents
Spécifications et descriptions supplémentaires

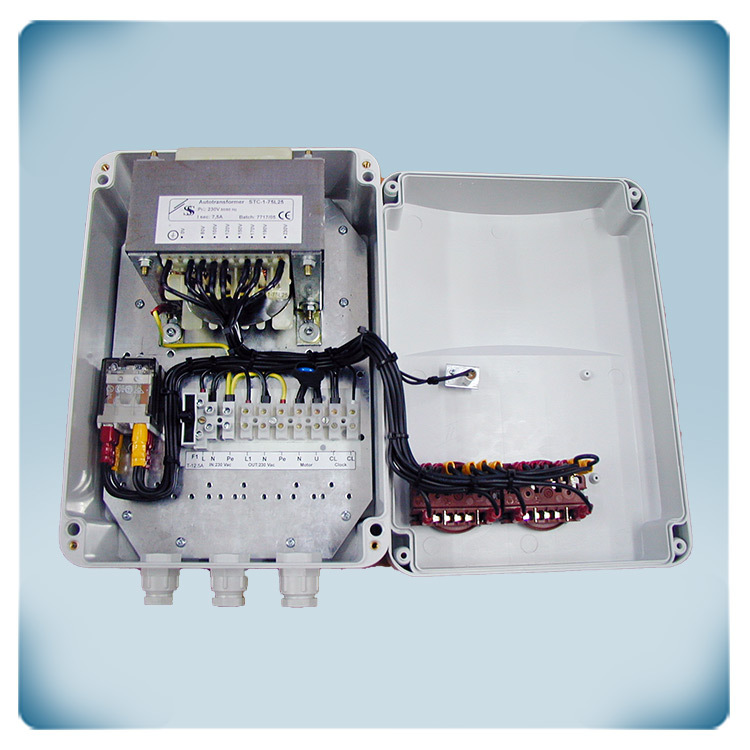

Le SC2-1 est un variateur de vitesse pour moteurs à courant alternatif monophasé. Il est équipé d'autotransformateurs qui réduisent la tension du moteur en 5 étapes. Cette technique assure une forme sinusoïdale parfaite et garantit un fonctionnement très silencieux et une longue durée de vie du moteur. Un revêtement spécial sur les autotransformateurs assure également un fonctionnement silencieux du variateur de vitesse lui-même. Les variateurs de vitesse basés sur des autotransformateurs constituent la solution la plus robuste et la plus simple pour les moteurs à courant alternatif contrôlables en tension.
![autotransformateur](/fr/dossiers/article/image/description/sc2-1-75l25/voltage_reduction_autotransformer.jpg)

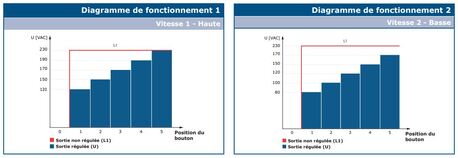

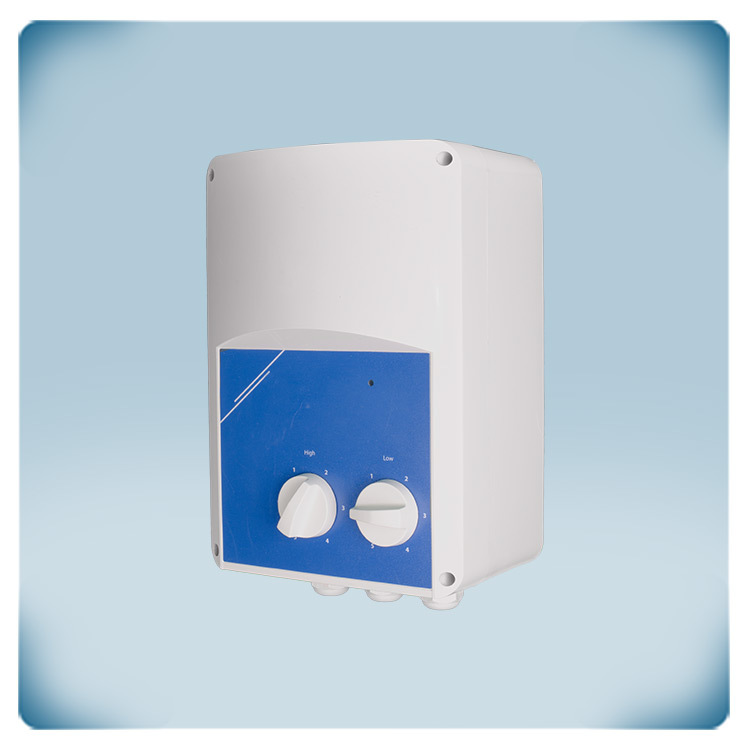

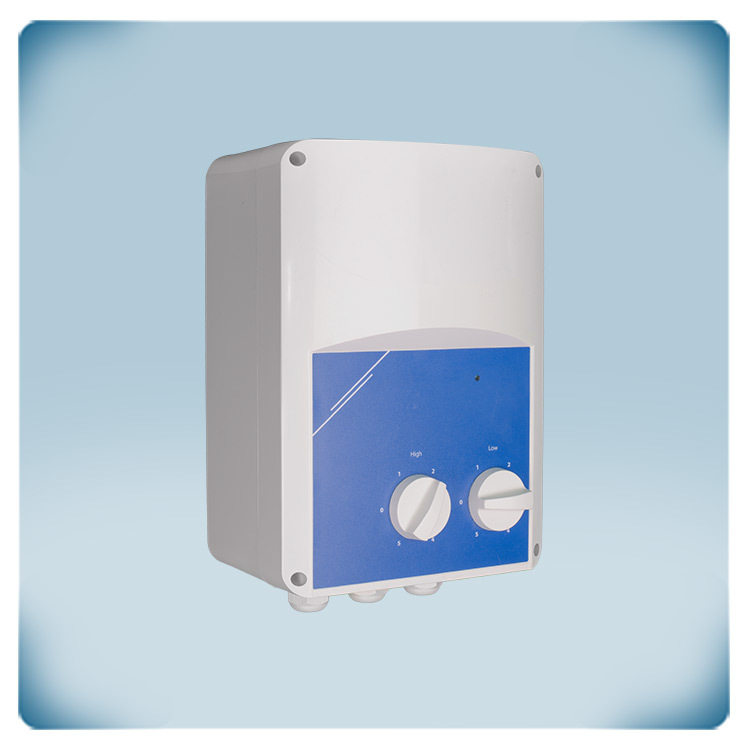

Le SC2-1 est équipé de deux boutons rotatifs pour sélectionner deux vitesses différentes (haute / basse). Au moyen d'un contact sec dans le variateur de vitesse, un interrupteur ou une horloge peut être lié pour passer manuellement ou automatiquement du régime haut au régime bas.
![deux vitesses](/fr/dossiers/article/image/description/sc2-1-75l25/sc2.jpg)
Le variateur de vitesse SC2-1 peut être connecté de manière simple et rapide. Aucun réglage ou ajustement spécifique n'est nécessaire pour rendre l'appareil opérationnel. Il suffit de connecter la sortie régulée au moteur puis de connecter le variateur au secteur.
Le SC2-1 a une sortie 230 VCA non régulée. Cette sortie devient active dès que la sortie régulée vers le moteur est activée et peut être utilisée pour ouvrir une vanne de gaz, un actionneur de registre d’air ou un éclairage supplémentaire.

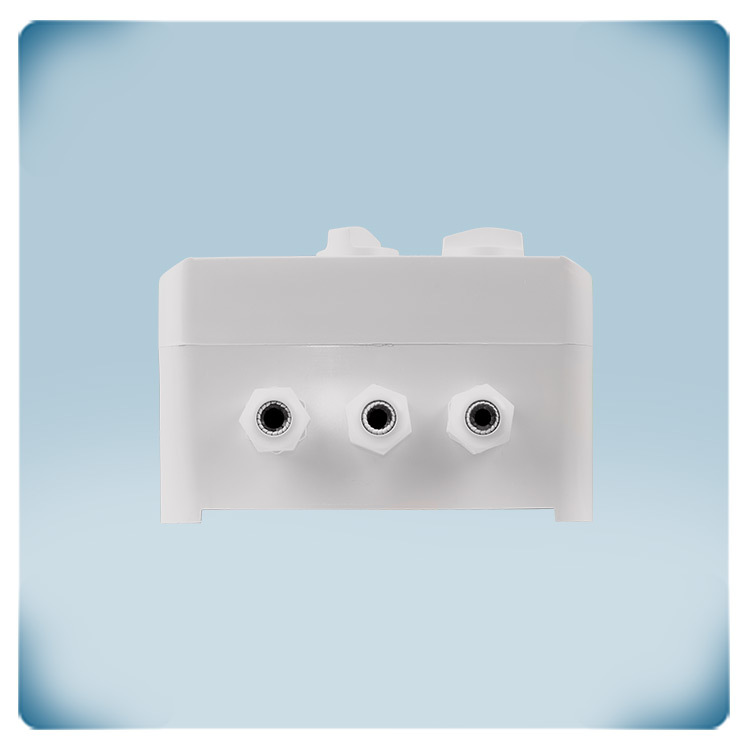

Le boîtier du SC2-1 est en plastique r-ABS de haute qualité pour les modèles jusqu'à 7,5 A. Ce matériau est extrêmement résistant à la température et offre une protection élevée contre les chocs électriques. Pour les modèles à partir de 7,5 A, le boîtier est en acier. Les deux boîtiers sont conçus pour un montage mural et offrent une protection contre la poussière et l'humidité selon la classification IP54.
