Variateur électronique 6 A | en continue | entrée analogique
Description du produit
Ces variateurs de vitesse électroniques régulent la vitesse des moteurs monophasés contrôlables en tension avec un courant maximum de 6 A en faisant varier la tension du moteur via un contrôle d'angle de phase (technologie Triac). Les variateurs MVS disposent d'une communication Modbus RTU et d'une entrée pour générer une commande de marche / arrêt à distance. La vitesse minimale et maximale est réglable en interne via un trimmer. La tension de sortie vers le moteur peut être régulée via l'entrée analogique (0-10 VCC / 0-20 mA) ou via Modbus RTU dans la plage entre la tension fournie et la tension de sortie minimale sélectionnée (30-70% de la tension fournie) ). La série dispose d'une sortie non-régulée pour connecter une vanne, un voyant de fonctionnement, un amortisseur, etc. Il existe deux modes de démarrage - 'Kick-start' et 'Soft-start' - et différents modes de fonctionnement, sélectionnables via Modbus RTU. Le moteur peut être activé ou désactivé via l'interrupteur marche / arrêt intégré. Le boîtier IP20 est conçu pour un montage sur rail DIN et dispose d'une protection des doigts.
Spécifications et descriptions supplémentaires

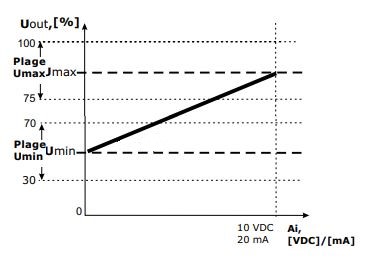

Entrée analogique
La vitesse de ventilation requise peut être régulée via le signal d'entrée analogique. Ce signal analogique peut être de 0 à 10 VCC ou de 0 à 20 mA. Cette entrée analogique peut être régulée en mode ascendant ou descendant. En mode ascendant, le moteur fonctionnera à faible vitesse lorsque le signal analogique est à sa valeur minimale (0 VCC). Le moteur fonctionnera à vitesse élevée lorsque l'entrée analogique est au maximum (10 VCC). En mode descendant, le fonctionnement est inversé.
Dans le cas où aucun signal 0-10 VCC n'est disponible, vous pouvez connecter un potentiomètre externe 10 KOhm via l'alimentation 12 VCC intégrée.
La vitesse de ventilation requise peut être régulée via le signal d'entrée analogique. Ce signal analogique peut être de 0 à 10 VCC ou de 0 à 20 mA. Cette entrée analogique peut être régulée en mode ascendant ou descendant. En mode ascendant, le moteur fonctionnera à faible vitesse lorsque le signal analogique est à sa valeur minimale (0 VCC). Le moteur fonctionnera à vitesse élevée lorsque l'entrée analogique est au maximum (10 VCC). En mode descendant, le fonctionnement est inversé.
Dans le cas où aucun signal 0-10 VCC n'est disponible, vous pouvez connecter un potentiomètre externe 10 KOhm via l'alimentation 12 VCC intégrée.
Marche-arrêt du moteur
Le moteur peut être activé ou désactivé via un interrupteur externe. Ce commutateur optionnel peut être connecté à l'entrée numérique du régulateur de vitesse du ventilateur.
Le moteur peut être activé ou désactivé via un interrupteur externe. Ce commutateur optionnel peut être connecté à l'entrée numérique du régulateur de vitesse du ventilateur.
Facile à configurer
Pour la plupart des applications, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. Si nécessaire, les paramètres peuvent être personnalisés via Modbus RTU ou via les commutateurs et les trimmers internes.
Pour la plupart des applications, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. Si nécessaire, les paramètres peuvent être personnalisés via Modbus RTU ou via les commutateurs et les trimmers internes.
Sortie non régulée
La sortie non régulée (230 VCA) est active lorsque le moteur est activé. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc.
Par exemple : lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
La sortie non régulée (230 VCA) est active lorsque le moteur est activé. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc.
Par exemple : lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.

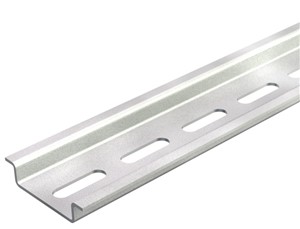

Montage sur rail DIN
Le boîtier peut être monté sur rail DIN et offre une protection IP20 contre la pénétration de saleté, de poussière et d'humidité. Le couvercle en plastique offre une protection contre le contact avec les pièces sous tension.
