Transmetteur pression différentielle 0-1.000 Pa | écran, VCC | VCA
Description du produit
Ce transmetteur est conçu pour mesurer la pression différentielle (Pa), le débit volumique (m³ / h) ou la vitesse de l'air (m / s) dans les applications CVC. Outre l'affichage LED à 7 segments, les quatre indicateurs LED fournissent une indication visuelle claire de l'état du transmetteur et des valeurs mesurées. La sortie analogique (0-10 VCC / 0-20 mA / 0-100% PWM) et la communication Modbus RTU les rendent compatibles avec la plupart des installations. Les séries DPS sont équipées d'un transducteur de pression différentielle haute résolution entièrement numérique. Ils peuvent être utilisés pour surveiller la pression différentielle sur un filtre d'air afin de générer une alerte en cas de pollution du filtre. Ils peuvent surveiller le débit volumique pour garantir l'apport d'air frais. Une autre application typique consiste à surveiller la vitesse de l'air dans les conduits. Tous les paramètres peuvent être ajustés via Modbus RTU. Ce capteur nécessite une tension d'alimentation de 18-34 VCC / 15-24 VCA ±10 %. Il peut être utilisé dans une plage de 0 à 1.000 Pa. Boîtier IP65.
Spécifications et descriptions supplémentaires
Surveiller l’apport d'air frais?

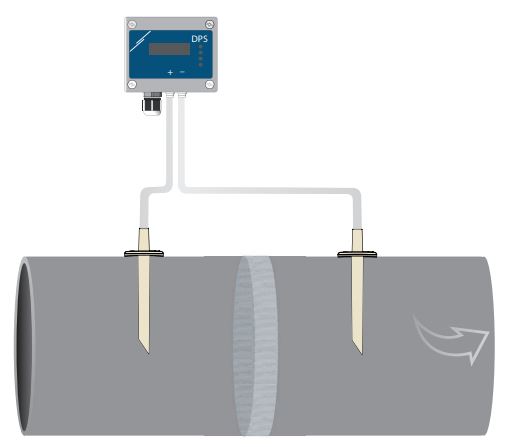

Ce transmetteur de pression différentielle peut être utilisé pour surveiller le débit d'air et l’apport d’air frais. Il peut également être utilisé pour surveiller l'état des filtres à air. Lorsque le filtre est pollué, la pression différentielle sur le filtre augmente. En combinaison avec une passerelle Internet, il est possible de recevoir des alertes lorsque des filtres sont obstrués.
Ce transmetteur de pression différentielle peut être utilisé pour surveiller le débit d'air et l’apport d’air frais. Il peut également être utilisé pour surveiller l'état des filtres à air. Lorsque le filtre est pollué, la pression différentielle sur le filtre augmente. En combinaison avec une passerelle Internet, il est possible de recevoir des alertes lorsque des filtres sont obstrués.
Pression différentielle, débit volumique ou vitesse de l'air?
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse d'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse d'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Indication visuelle à LED
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Facile à connecter !
Les borniers à cage à ressort réduisent le temps de câblageet d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Les borniers à cage à ressort réduisent le temps de câblageet d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Visibilité des informations
Le DPS est équipé d'un écran LED à 4 chiffres à 7 segments pour l'indication des valeurs mesurées.
Le DPS est équipé d'un écran LED à 4 chiffres à 7 segments pour l'indication des valeurs mesurées.
Comment ça marche?
Ce transmetteur dispose d’une sortie analogique. Le niveau de la sortie est proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. La plage par défaut de ce transmetteur est de 0 à 1000 Pa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 1000 Pa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Ce transmetteur dispose d’une sortie analogique. Le niveau de la sortie est proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. La plage par défaut de ce transmetteur est de 0 à 1000 Pa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 1000 Pa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
