Transmetteur encastré qualité air | sortie simple, VCA | VCC
Description du produit
Ces capteurs multifonctionnels intelligents mesurent les niveaux de température, d'humidité relative, de qualité de l'air (Composés Organiques Volatils Totaux) et la lumière ambiante.

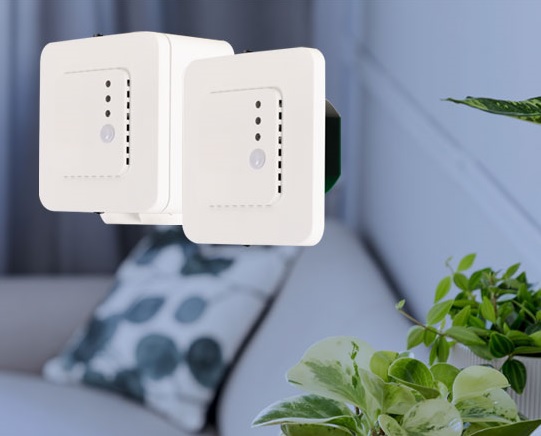

Leur boitier unique permet un montage encastré ou en surface.
Leur algorithme contrôle une seule sortie analogique / modulante basée sur les valeurs mesurées de T, Hr et COVT, qui peut être utilisée pour contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un registre alimenté par un actionneur.
Le type de sortie peut être sélectionné: 0-10 VCC / 0-20 mA / 0-100% PWM. La valeur de sortie est également disponible via Modbus RTU.
Tension d'alimentation: 15-24 VCA ± 10 % / 18-34 VCC.
Sur la base de la mesure COVT, une valeur équivalente de CO2 (CO2eq) est calculée. L'élément capteur COVT est remplaçable. Le micrologiciel peut facilement être mis à jour grâce au chargeur de démarrage.
Tous les paramètres peuvent être ajustés via Modbus RTU.
Grâce au capteur de lumière ambiante intégré, le système de ventilation peut être optimisé en fonction de l'occupation de la pièce.
L'intensité lumineuse des trois LED intégrées pour l'indication d'état peut être réglée via Modbus RTU.
Documents
Spécifications et descriptions supplémentaires
- La température mesurée,
- l'humidité relative,
- le COVT,
- le point de rosée et
- le niveau de lumière ambiante sont disponibles via Modbus RTU.
![tableau qualité de l'air](/fr/dossiers/article/image/description/fcvcg-r/qualit-eacute;-de-l-air.jpg)
La sortie de ce transmetteur peut contrôler un ventilateur EC, un variateur de vitesse de ventilateur AC ou un actionneur de registre. La valeur de sortie varie proportionnellement en fonction de la température mesurée, de l'humidité et de la concentration en COVT. Lorsqu'il faut plus d'air frais, le transmetteur augmentera la vitesse du ventilateur ou ouvrira le registre.

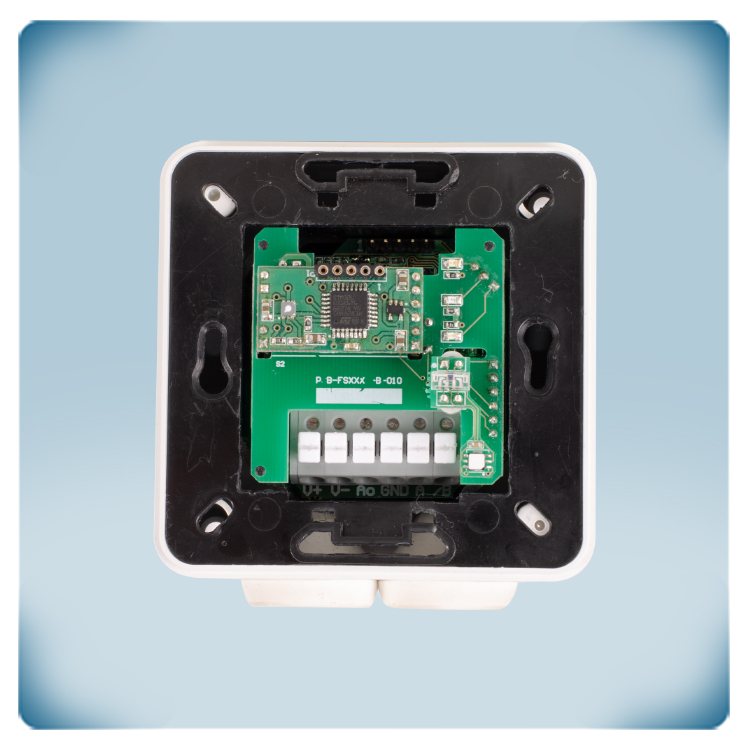

Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Ce transmetteur ne nécessite aucune configuration. Une fois installé, il est prêt à être utilisé. Les paramètres par défaut conviennent à la plupart des applications. Si nécessaire, les paramètres peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC / 0-20 mA / 0-100% PWM / Modbus RTU. L'intensité lumineuse des LED pour l'indication d'état est également réglable. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Ce transmetteur CVC est fabriqué en Europe. Chaque capteur est calibré et testé dans notre usine. Dans le cas peu probable d'une défaillance de l'élément du capteur COVT, ce module peut être remplacé. Nous utilisons des éléments capteurs et des composants de haute qualité. Cela garantit la stabilité et la précision à long terme de ce transmetteur CVC.
![Flush mounting sensor](/fr/dossiers/article/image/description/fcvcg-r/flush-mounting-sensor.jpg)
