Fiche technique

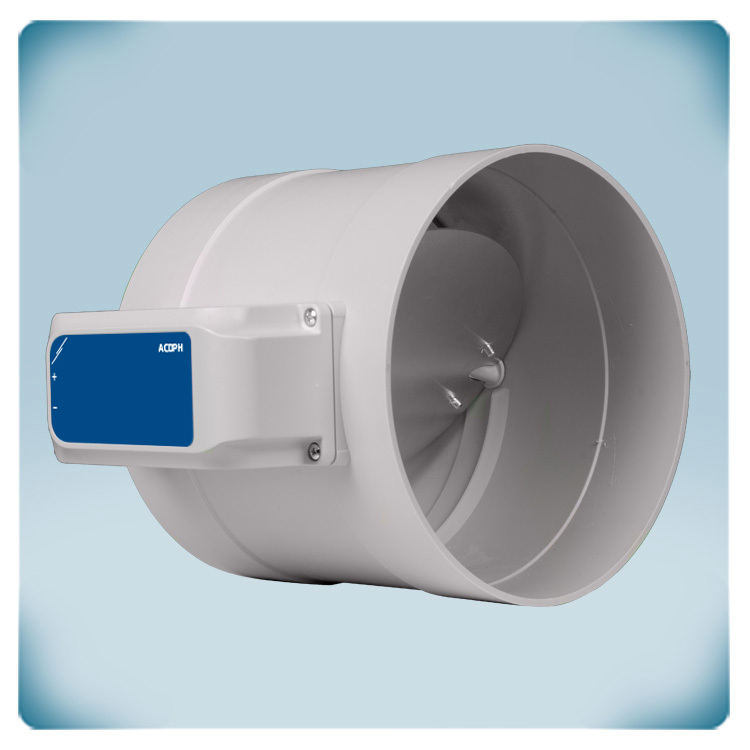

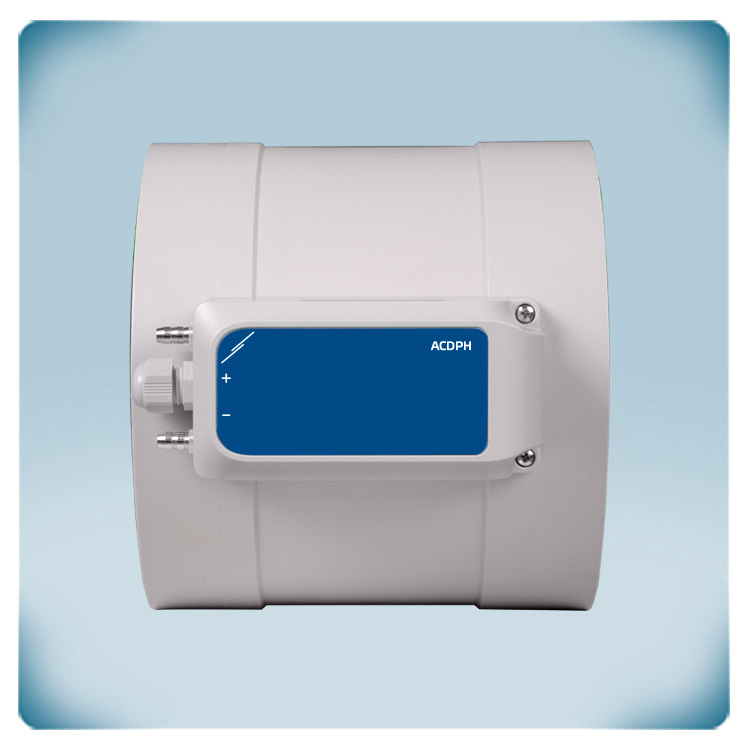

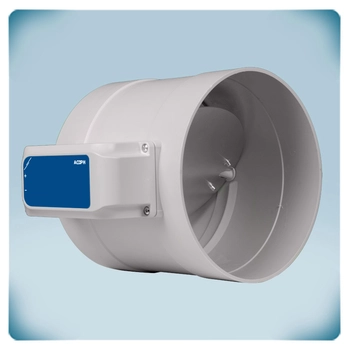

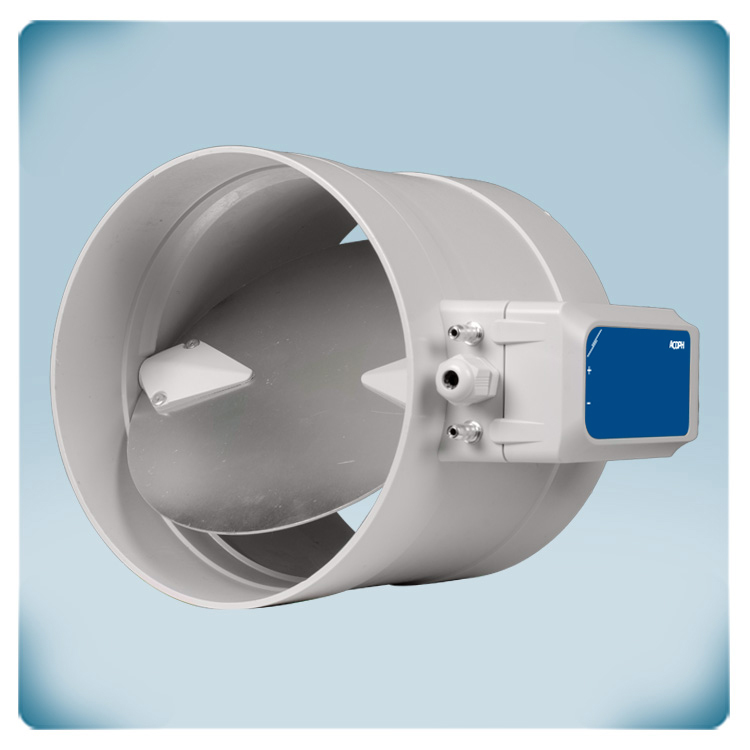

Registre motorisé circulaire avec contrôle pression | 160 mm
Description du produit
Contrôleur de volume d'air constant de diamètre 160 mm. Le volet motorisé est équipé d'un régulateur de pression différentielle intégré pour maintenir l'apport en air frais constant au point de consigne souhaité. La position du clapet est automatiquement ajustée pour maintenir la pression différentielle, le débit volumique d'air ou la vitesse de l'air constant au point de consigne souhaité. Le point de consigne, les positions minimale et maximale du clapet ainsi que tous les autres réglages peuvent être ajustés via la communication Modbus RTU. Il convient aux conduits d'air standard de diamètre 160 mm. Le clapet offre une étanchéité de classe 4 (EN1751). L'étanchéité de l'enceinte est de classe D conformément à la norme EN1751. Il peut contrôler les flux d'air pour des vitesses comprises entre 0 et 10 m/s. La tension d'alimentation est de 24 VDC, PoM.
Spécifications et descriptions supplémentaires
Assurer un Approvisionnement Constant en Volume d'Air
Ce volet motorisé circulaire possède un régulateur de pression intégré. La position de la lame du volet est automatiquement contrôlée pour maintenir la pression différentielle (débit volumique d'air ou vitesse de l'air) constante au point de consigne souhaité. En cas de demande fortement fluctuante en air frais dans les différentes pièces d'un bâtiment, cette vanne de régulation peut garantir un approvisionnement constant en air dans une certaine pièce. On l'appelle également un régulateur CAV (Constant Air Volume). Le point de consigne peut être ajusté via la communication Modbus RTU ou via la plateforme cloud SenteraWeb.
Une résistance minimale à l'écoulement d'air entraîne des économies d'énergie
Ce volet circulaire peut être utilisé en combinaison avec des conduits circulaires standard de diamètre 160 mm. Les conduits circulaires peuvent être insérés à l'intérieur du volet. Pour garantir l'étanchéité du système, la liaison entre le conduit et le volet doit être scellée avec du ruban en aluminium. Le volet n'entraîne pas de résistance supplémentaire à l'écoulement de l'air car les conduits peuvent être glissés dans le volet. Cela augmente le rendement de l'ensemble du système. Les résistances et les chutes de pression sont réduites au strict minimum. Par conséquent, la consommation d'énergie des ventilateurs sera nettement inférieure.
Réduction du temps d'installation
La communication Modbus RTU et la tension d'alimentation de 24 VDC peuvent être connectées via un seul câble UTP - nous l'appelons Power over Modbus ou PoM. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations 24 VDC de Sentera avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation. Ce régulateur CAV peut également être connecté via la borne de connexion. Veillez à ne pas connecter simultanément la tension d'alimentation via la borne de connexion et via la prise RJ45 !
Facilité d'utilisation
Le point de consigne de pression différentielle souhaité et tous les autres réglages peuvent être ajustés via la communication Modbus RTU. Après avoir écrit le point de consigne souhaité dans le registre Modbus Holding 25, le régulateur CAV ajustera automatiquement la position du volet et maintiendra la pression différentielle constante. Une vue d'ensemble complète de la carte des registres Modbus (tous les réglages ajustables) peut être téléchargée en haut de cette page.
Connexion cloud pour un contrôle à distance
Le régulateur CAV ACDPH peut fonctionner de manière autonome, il peut être intégré à un réseau Modbus RTU ou être connecté à SenteraWeb - le portail en ligne pour le CVC. Lorsqu'il est connecté à SenteraWeb, il est possible de contrôler et de surveiller à distance le régulateur CAV. SenteraWeb dispose d'un programmateur jour-semaine pour définir différents régimes pendant certaines périodes de la semaine. Lorsque la pression différentielle sort de la plage définie, des alertes et des notifications peuvent être envoyées à différents utilisateurs.

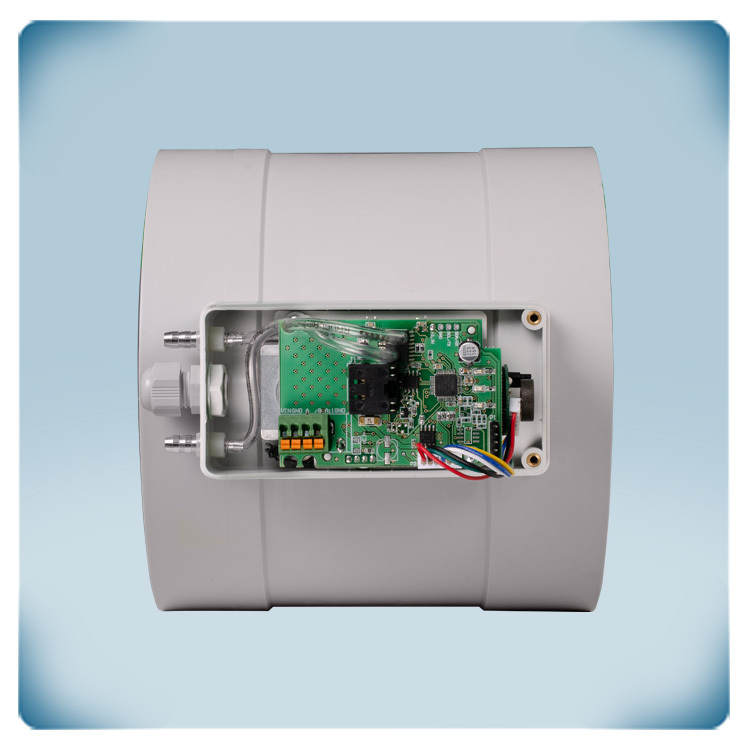

Actionneur intégré avec régulateur CAV

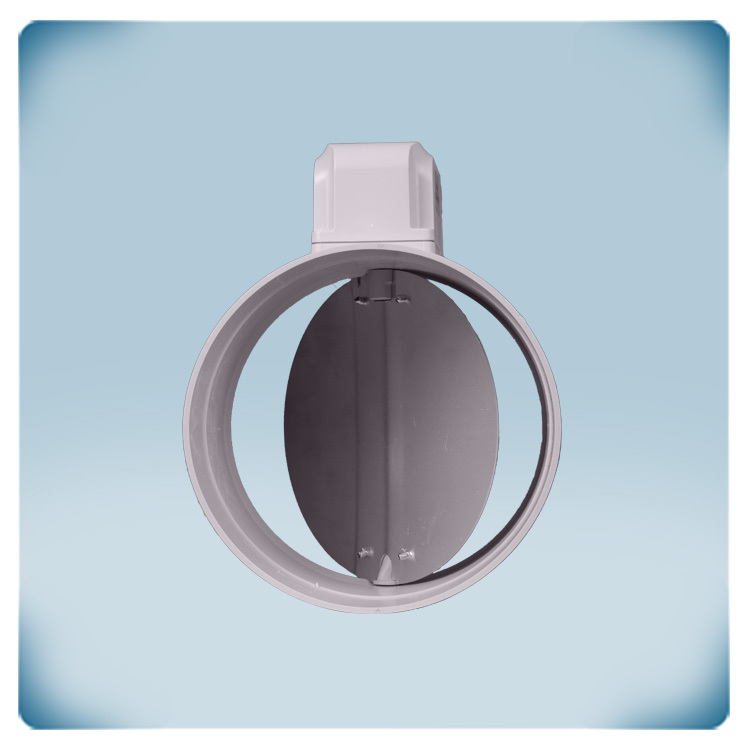

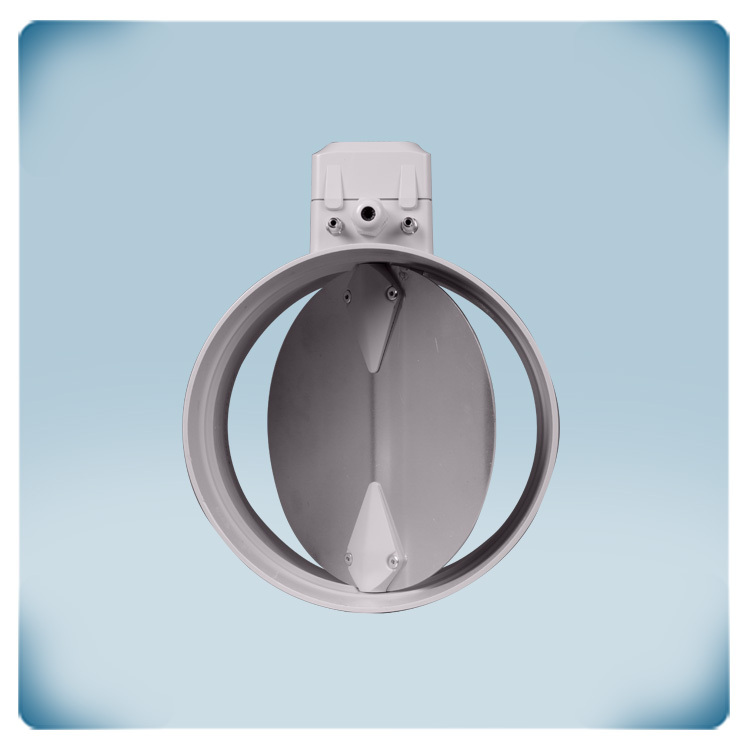

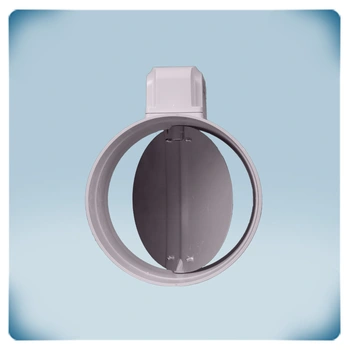

Le volet est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. La lame de volet en métal est protégée contre la corrosion. L'actionneur et le régulateur CAV sont parfaitement intégrés dans le volet. Cela minimise les frictions mécaniques et nous permet d'aligner tous les composants mécaniques de manière optimale.
Ce volet motorisé circulaire possède un régulateur de pression intégré. La position de la lame du volet est automatiquement contrôlée pour maintenir la pression différentielle (débit volumique d'air ou vitesse de l'air) constante au point de consigne souhaité. En cas de demande fortement fluctuante en air frais dans les différentes pièces d'un bâtiment, cette vanne de régulation peut garantir un approvisionnement constant en air dans une certaine pièce. On l'appelle également un régulateur CAV (Constant Air Volume). Le point de consigne peut être ajusté via la communication Modbus RTU ou via la plateforme cloud SenteraWeb.
Une résistance minimale à l'écoulement d'air entraîne des économies d'énergie
Ce volet circulaire peut être utilisé en combinaison avec des conduits circulaires standard de diamètre 160 mm. Les conduits circulaires peuvent être insérés à l'intérieur du volet. Pour garantir l'étanchéité du système, la liaison entre le conduit et le volet doit être scellée avec du ruban en aluminium. Le volet n'entraîne pas de résistance supplémentaire à l'écoulement de l'air car les conduits peuvent être glissés dans le volet. Cela augmente le rendement de l'ensemble du système. Les résistances et les chutes de pression sont réduites au strict minimum. Par conséquent, la consommation d'énergie des ventilateurs sera nettement inférieure.
Réduction du temps d'installation
La communication Modbus RTU et la tension d'alimentation de 24 VDC peuvent être connectées via un seul câble UTP - nous l'appelons Power over Modbus ou PoM. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations 24 VDC de Sentera avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation. Ce régulateur CAV peut également être connecté via la borne de connexion. Veillez à ne pas connecter simultanément la tension d'alimentation via la borne de connexion et via la prise RJ45 !
Facilité d'utilisation
Le point de consigne de pression différentielle souhaité et tous les autres réglages peuvent être ajustés via la communication Modbus RTU. Après avoir écrit le point de consigne souhaité dans le registre Modbus Holding 25, le régulateur CAV ajustera automatiquement la position du volet et maintiendra la pression différentielle constante. Une vue d'ensemble complète de la carte des registres Modbus (tous les réglages ajustables) peut être téléchargée en haut de cette page.
Connexion cloud pour un contrôle à distance
Le régulateur CAV ACDPH peut fonctionner de manière autonome, il peut être intégré à un réseau Modbus RTU ou être connecté à SenteraWeb - le portail en ligne pour le CVC. Lorsqu'il est connecté à SenteraWeb, il est possible de contrôler et de surveiller à distance le régulateur CAV. SenteraWeb dispose d'un programmateur jour-semaine pour définir différents régimes pendant certaines périodes de la semaine. Lorsque la pression différentielle sort de la plage définie, des alertes et des notifications peuvent être envoyées à différents utilisateurs.
Actionneur intégré avec régulateur CAV
Le volet est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. La lame de volet en métal est protégée contre la corrosion. L'actionneur et le régulateur CAV sont parfaitement intégrés dans le volet. Cela minimise les frictions mécaniques et nous permet d'aligner tous les composants mécaniques de manière optimale.
