Régulateur de vitesse de ventilateur pour chauffage à air chaud | 7,5A
Description du produit
Le régulateur de vitesse de ventilateur à 5 positions basé sur la mesure de la température pilote un ou plusieurs moteurs monophasés et commande un dispositif de chauffage. Le courant maximal combiné ne peut excéder 7,5 A. Le régulateur nécessite une sonde de température externe PT500. La sortie non régulée peut commander une vanne externe pour l'approvisionnement en eau chaude.
En mode chauffage, le ventilateur et la sortie non régulée sont activés lorsque la température ambiante descend en dessous de la température de consigne. La vitesse du ventilateur peut être réglée manuellement ou automatiquement.
En mode automatique, la vitesse du ventilateur augmente par palier à mesure que la température ambiante continue de descendre sous la consigne. Lorsque la température ambiante est supérieure à la température réglée, le ventilateur et la sortie non régulée sont désactivés.
En mode refroidissement, le fonctionnement est inversé. La vitesse du ventilateur est régulée par palier en faisant varier la tension du moteur grâce à la technologie de l'autotransformateur. Cette technologie garantit un fonctionnement silencieux du moteur. Le boitier permet un montage en applique dans des environnements intérieurs (IP54). La tension d'alimentation est de 230 VAC.
Spécifications et descriptions supplémentaires
Chauffage ou refroidissement ?
Ce régulateur de vitesse du ventilateur à 5 positions nécessite en option une sonde de température PT500 pour mesurer la température ambiante. En mode chauffage, le ventilateur est activé lorsque la température mesurée descend en dessous de la température de consigne. Lorsque la température mesurée est supérieure à la température sélectionnée, le ventilateur est désactivé. En mode refroidissement, la fonctionnalité est inversée. Via un cavalier, le mode chauffage ou le mode refroidissement peut être sélectionné.
Capteur de température PT500
La température ambiante est mesurée via le capteur de température PT500. Ce capteur de température est disponible dans différents types d'enceintes. Les capteurs de température PT500 sont des thermomètres à résistance de platine. Leur valeur de résistance de sortie change en fonction de la température mesurée. À 0 °C, un capteur PT500 a une valeur de résistance de 500 ohms. Lorsque la température mesurée augmente, la valeur de sortie augmente. Cependant, le câble de ces capteurs a également une valeur de résistance. Plus le câble est long, plus la valeur de résistance est élevée. Des longueurs de câble excessives peuvent donc influencer la température mesurée. Par conséquent, il est conseillé de limiter les longueurs de câble de ce type de capteurs. Plus le câble est long, plus le risque de mesures défectueuses et d'inexactitudes est élevé.
Sélection manuelle ou automatique de la vitesse du ventilateur ?
Via l'interrupteur rotatif, la vitesse du ventilateur peut être réglée manuellement. Si le mode "Auto" est sélectionné, la vitesse du ventilateur augmentera automatiquement en 5 étapes lorsque la température ambiante descend en dessous de la température sélectionnée. Plus la différence est grande, plus la vitesse du ventilateur sera élevée. En mode refroidissement, la vitesse du ventilateur augmentera si la température mesurée dépasse la température sélectionnée (mode Auto).
Sortie non régulée

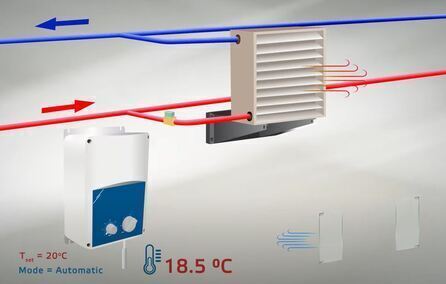

En mode chauffage, la sortie non régulée est activée lorsque la température ambiante est inférieure à la température sélectionnée. En mode refroidissement, le fonctionnement est inversé. Dans cette application, la sortie non régulée contrôle la vanne d'approvisionnement en eau chaude (mode chauffage). La sortie non régulée est soit EN MARCHE (230 VAC) soit ARRÊT (0 VAC). Le courant maximal de la sortie non régulée est de 2 A (charges résistives). En mode chauffage, la sortie non régulée est généralement utilisée pour contrôler une vanne d'eau afin de réguler le débit d'eau chaude ou un relais pour activer un chauffe-eau électrique. La sortie non régulée est activée simultanément avec le ventilateur. Lorsque le ventilateur fonctionne, le chauffage est activé.
Technologie de l'autotransformateur

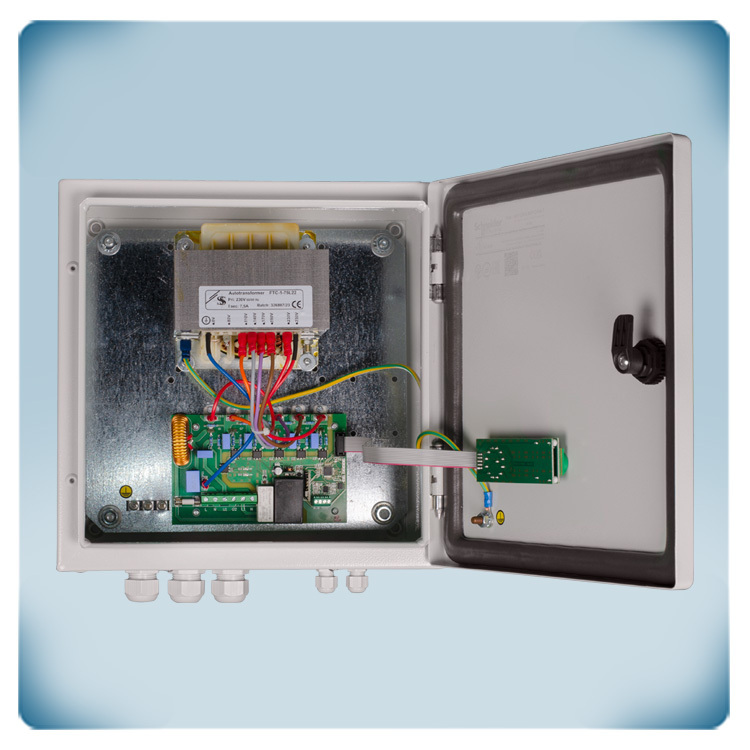

La technologie de l'autotransformateur est utilisée pour réduire la tension du moteur et la vitesse du ventilateur en 5 niveaux. Ce régulateur convient donc uniquement aux moteurs à tension réglable. Si vous n'êtes pas sûr que votre moteur soit à tension réglable, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension de moteur de forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement spécial imprégné réduit le bruit électrique des autotransformateurs.
Boîtier solide
Assurez-vous que le régulateur de vitesse du ventilateur puisse se refroidir suffisamment. Installez-le de préférence dans un endroit frais, de préférence pas en plein soleil. Le boîtier est en acier de haute qualité, ce qui est important compte tenu du poids des autotransformateurs. Grâce au boîtier métallique, la dissipation de chaleur est également beaucoup plus efficace. Par conséquent, la capacité maximale de ce régulateur de vitesse est exceptionnellement élevée. Le boîtier offre une protection IP54 contre la poussière et l'eau. Ce régulateur de vitesse du ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
