Régulateur de pression différentielle -125 à 125 Pa, PoM
Description du produit
La série HPSP contrôle la pression différentielle (Pa), le débit volumique (m³ / h) ou la vitesse de l'air (m / s) dans les applications CVC. Ils peuvent contrôler directement les ventilateurs EC, les variateurs de fréquence ou les variateurs de vitesse grâce à leur algorithme de contrôle PI avec fonction anti-remonte. Cela en fait le régulateur idéal pour les applications à volume d'air variable ou VAV. Ils maintiennent constante la pression différentielle, le débit volumique ou la vitesse de l'air demandés, quelle que soit la demande. Le point de consigne, la plage de pression et tous les autres paramètres peuvent être ajustés via Modbus RTU. Le contrôle de la vitesse de l'air est possible en combinaison avec le kit de connexion de tube de Pitot en option: PSET-PTx-200. Les quatre indicateurs LED fournissent une indication visuelle claire de l'état du régulateur et des valeurs contrôlées. Cet appareil dispose d'une connexion «Power over Modbus» ou PoM. Cela signifie que la communication Modbus RTU et l'alimentation 24 VCC peuvent être connectées via un seul connecteur RJ45. La sortie de contrôle est disponible via Modbus RTU. Il peut être utilisé dans une plage de 0 à 10.000 Pa.
Spécifications et descriptions supplémentaires
Réguler la pression différentielle et l’apport d'air frais
Ce régulateur de pression différentielle peut être utilisé pour réguler la pression différentielle ou l’apport d’air frais. Il est équipé d’un contrôle PI avec fonction anti-remontage. Il permet de paramétrer un point de consigne pour contrôle de la pression différentielle, du débit d’air ou du flux d'air.
Ce régulateur de pression différentielle peut être utilisé pour réguler la pression différentielle ou l’apport d’air frais. Il est équipé d’un contrôle PI avec fonction anti-remontage. Il permet de paramétrer un point de consigne pour contrôle de la pression différentielle, du débit d’air ou du flux d'air.
Pression différentielle, débit volumique ou vitesse de l'air ?

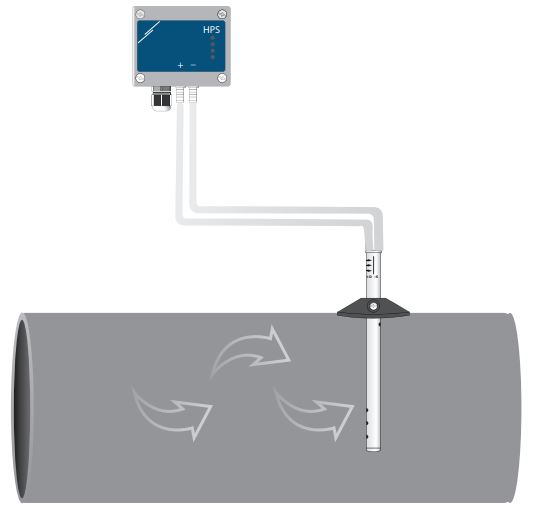

Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Réglage par Modbus RTU
Les points de consigne et les plages minimales et maximales du HPSP peuvent être paramétrés par Modbus, ainsi que la réinitialisation des registres Modbus (aux valeurs préréglées en usine). Le HPSP est équipé d’un interrupteur tactile pour le calibrage du point zéro.
Indication visuelle à LED
Ce régulateur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Ce régulateur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Un seul connecteur RJ45 suffit pour connecter ce transmetteur! La communication Modbus RTU et l'alimentation 24 VCC sont connectées via un seul câble, que nous appelons Power over Modbus ou PoM. Toutes les valeurs mesurées sont disponibles via la communication Modbus RTU.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
