Régulateur CVC résidentiel | 1,5 A | Boîtier blanc
Description du produit
Les régulateurs de vitesse variable électroniques RDCZ régulent la vitesse des moteurs monophasés contrôlables en tension avec un courant maximum de 1,5 A en faisant varier la tension du moteur via un contrôle d'angle de phase (technologie Triac). Ils disposent d'une communication Modbus RTU, d'une interface intégrée à 3 boutons et d'un écran LED à 7 segments. Ces régulateurs CVC résidentiels sont conçus pour contrôler directement les ventilateurs CA, mais ils peuvent également être utilisés pour contrôler les actionneurs de registre, l'éclairage ou d'autres appareils qui nécessitent une tension CA régulée. Ils disposent d'une large plage de tension d'alimentation (110-230 VCA / 50-60 Hz) et d'une tension de sortie régulée (30 - 100% de la tension d'entrée) avec des niveaux minimum et maximum réglables. Les séries RDCZ sont disponibles en boîtier anthracite ou blanc avec un indice de protection IP54 ou IP44. Les deux versions sont adaptées au montage en surface (IP54) et encastré (IP44). En mode manuel, la tension de sortie peut être ajustée via l'interface à 3 boutons. Le mode automatique signifie que la tension de sortie est contrôlée par un transmetteur Sentera CVC qui est connecté au RDCZ via Modbus RTU. Cela permet d'optimiser la vitesse ou l'apport d'air frais en fonction des besoins: apport d'air frais en fonction de la température, de l'humidité relative, du dioxyde de carbone, de la qualité de l'air intérieur, etc.
Documents
Spécifications et descriptions supplémentaires
Manuellement ou automatiquement

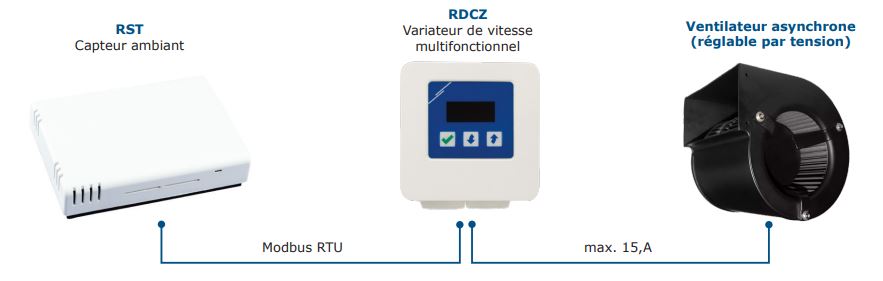

Le RDCZ est un variateur de vitesse électronique multifonctionnel. En combinaison avec un transmetteur Sentera (T, Hr, CO2), il fonctionne de manière entièrement automatique. Il ajuste la vitesse du ventilateur VCA en fonction des valeurs mesurées par le transmetteur et du point de consigne réglé sur le RDCZ (contrôle PI). En mode manuel (lorsqu'aucun transmetteur Sentera n'est connecté), la vitesse du ventilateur peut être réglée de 2 à 10 étapes. Les différentes étapes peuvent être sélectionnées au moyen des boutons poussoirs.
![Capteur de pièce avec variateur de vitesse électronique](/fr/dossiers/article/image/description/rdcz9-15-wh/variateur-de-vitesse-électronique.jpg)
Le RDCZ est équipé d'un écran LCD (3 chiffres, 7 segments) sur lequel, en mode automatique, la valeur mesurée par le capteur ou le pourcentage de la sortie vers le moteur peut être affiché. En mode manuel, le pas sélectionné (2 à 10) ou le pourcentage de la sortie vers le moteur peut être affiché.
Le RDCZ peut être réglé pour laisser le moteur tourner à pleine vitesse pendant quelques secondes au démarrage, puis pour ralentir jusqu'à la vitesse sélectionnée (Kick-start). D'autre part, vous pouvez également choisir de laisser le moteur accélérer lentement jusqu'à la vitesse sélectionnée (Soft-start).
Le RDCZ peut être installé de façon encastré (boîtier DIN) ou en montage mural. Lorsqu'il est intégré, l'appareil offre une protection IP44, lorsqu'il est monté en surface, il offre une protection IP54.
Ce variateur de vitesse est fabriqué en Europe en utilisant les composants électroniques les plus fiables et les plus modernes. Il peut contrôler (plusieurs) moteurs avec un courant maximal total égal à son courant nominal sur une base continue. Il n'est pas nécessaire de surdimensionner ce variateur.
