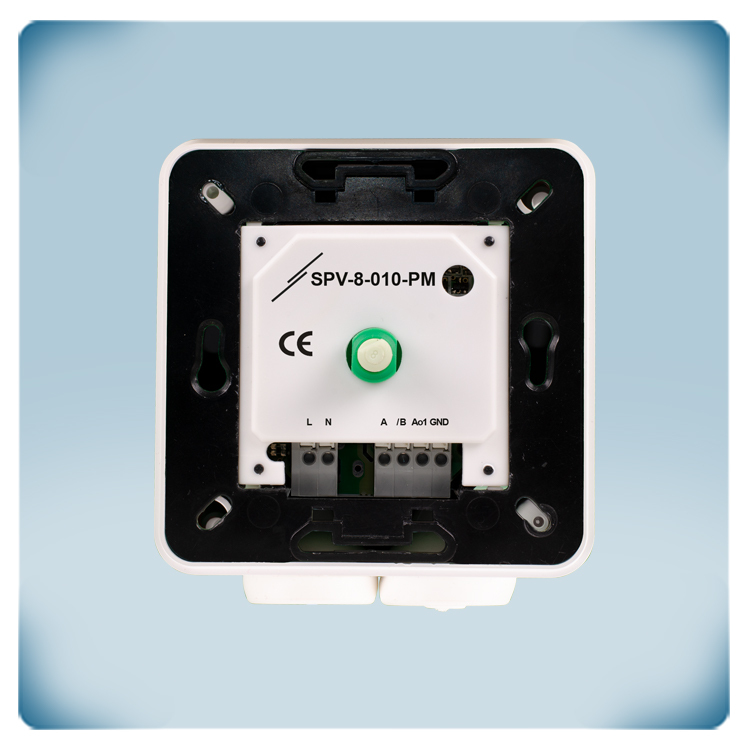

.webp "Réglage potentiomètre ventilateur EC | Modbus RTU")
Déclaration CE
Potentiomètre pour ventilateur EC | Modbus RTU
Description du produit
Le potentiomètre SPV-8-010-PM peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse de ventilateur AC ou d'actionneurs de registre. Il nécessite une tension d'alimentation dans la plage de 85 à 264 VCA et fournit un signal de sortie variable en continu qui peut être ajusté via le bouton rotatif avec une position d'arrêt. Via Modbus RTU, les types de sortie suivants peuvent être sélectionnés: 0-10 VCC / 0-20 mA / 0-100% PWM. En position d'arrêt, la sortie est 0 VCC / 0 mA / 0% PWM. La plage de sortie est réglable via Modbus RTU. La plage minimale peut être réglée entre 0 et 40 % et la plage maximale entre 60 et 100 %. Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).
Spécifications et descriptions supplémentaires
Le SPV est un potentiomètre 0-10 VCC
La série SPV peut être utilisée comme un simple potentiomètre. Le bouton rotatif permet de régler une valeur de sortie. Cette valeur de sortie peut contrôler les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse CA (série EVS ou MVS) ou des variateurs de fréquence (série FI-E).
Potentiomètre 0-10 VCC avec communication Modbus RTU !
Ce n'est pas qu'un simple potentiomètre. Il s'agit d'un potentiomètre numérique à la pointe de la technologie. Il peut fonctionner de manière autonome ou être intégré dans un réseau Modbus-RTU. Par exemple : le potentiomètre peut toujours contrôler un ventilateur EC via 0-10 VDC. En même temps, le système de gestion du bâtiment peut lire la valeur du point de consigne du potentiomètre. Le système de gestion du bâtiment peut même prendre le contrôle de la sortie du potentiomètre 0-10 V si nécessaire.
Potentiomètre Modbus RTU
La série SPV offre un contrôle entièrement numérique pour les variateurs de vitesse de ventilateur CA (série RTVS1) via Modbus RTU. Les deux appareils sont connectés numériquement. Cela réduit le risque de perturbations et offre la possibilité d'augmenter la longueur de câble entre le potentiomètre et le variateur de vitesse du ventilateur.
Niveaux minimum et maximum réglables
Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de soucis, les limites supérieures et inférieures de la sortie de ce potentiomètre peuvent être ajustées via Modbus RTU. Par exemple : par défaut, le signal de sortie est de 0 à 10 VCC. Il peut être réglé sur 4 à 9 V ou sur une autre plage personnalisée.
Signal de sortie réversible
Par défaut, la sortie du potentiomètre passe de bas en haut. Il est possible d'inverser la sortie de ce potentiomètre pour qu'elle passe de haut en bas. Par exemple : par défaut, le signal de sortie est de 0 à 10 VCC. Il peut être réglé vers 10 à 0 VCC.
Alimentation 230 VCA
Ce potentiomètre fonctionne directement sur une tension secteur de 230 VCA. Aucune alimentation électrique séparée n'est requise!
Différents types de sortie
Le type de sortie de ce potentiomètre peut être sélectionné via Modbus RTU: 0—10 VCC, 0—20 mA ou 0—100% PWM.
