Potentiomètre pour ventilateur EC | fonction M-A | 85-264 VCA
Description du produit
Potentiomètre de commande de ventilateur actif avec fonctionnalité marche / arrêt intégrée, conçu pour contrôler les appareils nécessitant un signal d'entrée infini 0-10 VCD / 0-20 mA / PWM. Tension d'alimentation USV: 85-264 VCA / 50-60 Hz, sortie: 0-10 VCD / 0-20 mA / PWM. Valeurs de sortie minimale et maximale réglables via des trimmers internes.
Spécifications et descriptions supplémentaires
A quoi sert un potentiomètre CVC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Facile à installer
Ce potentiomètre fonctionne directement sur une tension secteur dans la plage de 85 à 230 VCA. Aucune alimentation électrique séparée n'est requise ! La tension de sortie est de 0 à 10 VCC.
Ce potentiomètre fonctionne directement sur une tension secteur dans la plage de 85 à 230 VCA. Aucune alimentation électrique séparée n'est requise ! La tension de sortie est de 0 à 10 VCC.

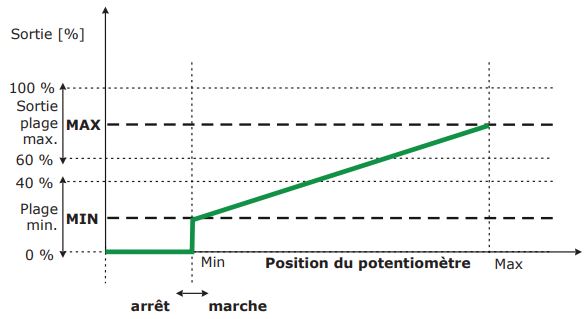

Niveaux minimum et maximum réglables
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de soucis, les limites supérieures et inférieures de la sortie de ce potentiomètre peuvent être ajustées par trimmer.
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de soucis, les limites supérieures et inférieures de la sortie de ce potentiomètre peuvent être ajustées par trimmer.
Position d’arrêt
Le bouton rotatif a une position d’arrêt : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, il sort de la position d’arrêt. Le signal de commande passera immédiatement à son niveau de limite inférieure. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarrera et accélérera vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
Le bouton rotatif a une position d’arrêt : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, il sort de la position d’arrêt. Le signal de commande passera immédiatement à son niveau de limite inférieure. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarrera et accélérera vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
Indicateur de fonctionnement à LED
L'indicateur de fonctionnement à LED verte s'allume lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre. En position d'arrêt, la LED verte est désactivée.
L'indicateur de fonctionnement à LED verte s'allume lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre. En position d'arrêt, la LED verte est désactivée.
Pour plus d'informations, visitez notre microsite.
