Potentiomètre moteur EC | position arrêt
Description du produit

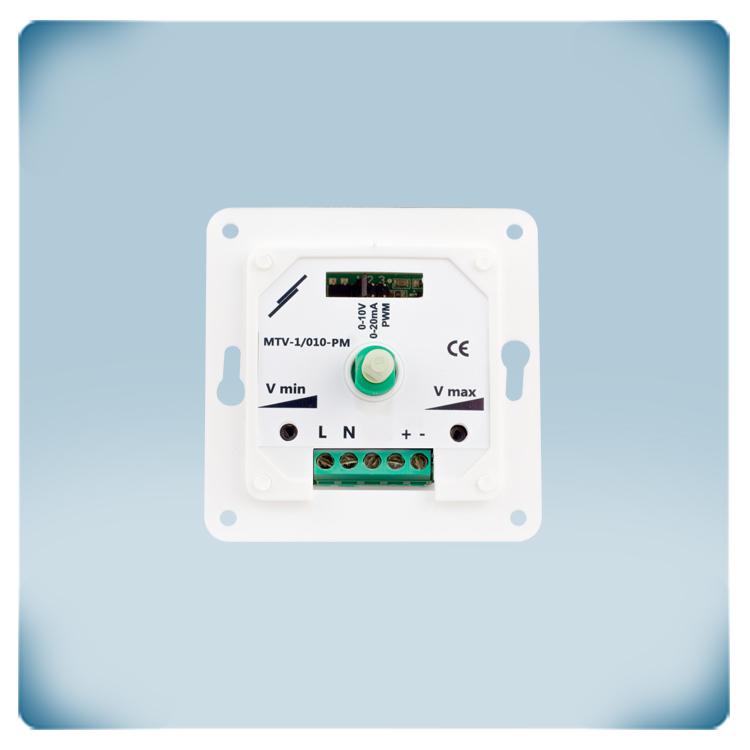

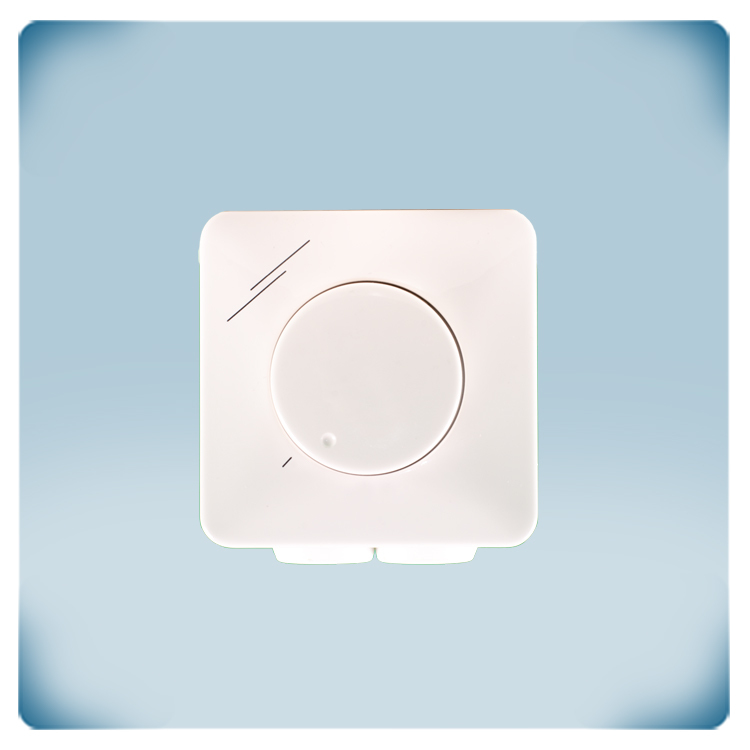

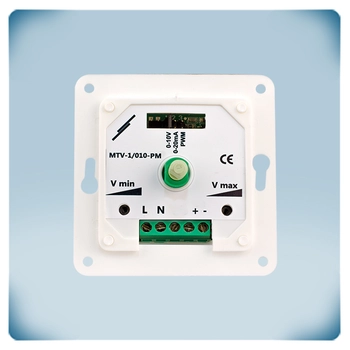

Le potentiomètre MTV-1-010-PM peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse pour ventilateur AC ou d'amortisseurs actionnés par actionneur. Il nécessite une tension d'alimentation de 230 VAC et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif avec position d'arrêt. Via un commutateur DIP, les types de sortie suivants peuvent être sélectionnés: 1-10 VDC / 2-20 mA / 10-100% PWM. En position d'arrêt, la sortie est 0 VDC / 0 mA / 0% PWM. La plage de sortie est réglable via deux potentiomètres internes entre Vmin (10-70%) et Vmax (30-100%). Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).
Documents
Spécifications et descriptions supplémentaires
- Sortie sélectionnable: 1—10 VCC, 2—20 mA ou 10-100% PWM
- 0 VCC / 0 mA / 0% PWM en position d'arrêt
- Contrôle infiniment variable de la tension de sortie

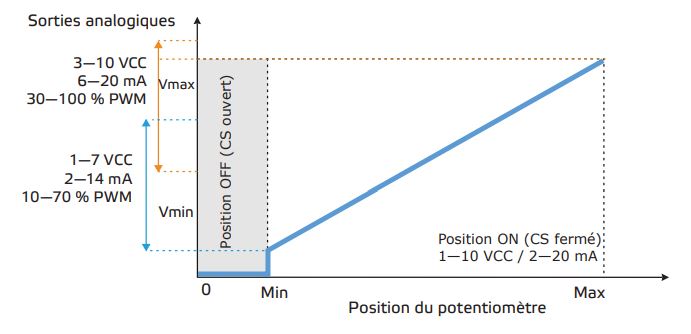

- Sortie minimum (Vmin) et maximum (Vmax) sélectionnable par les trimmers internes
- Un boîtier étanche aux éclaboussures

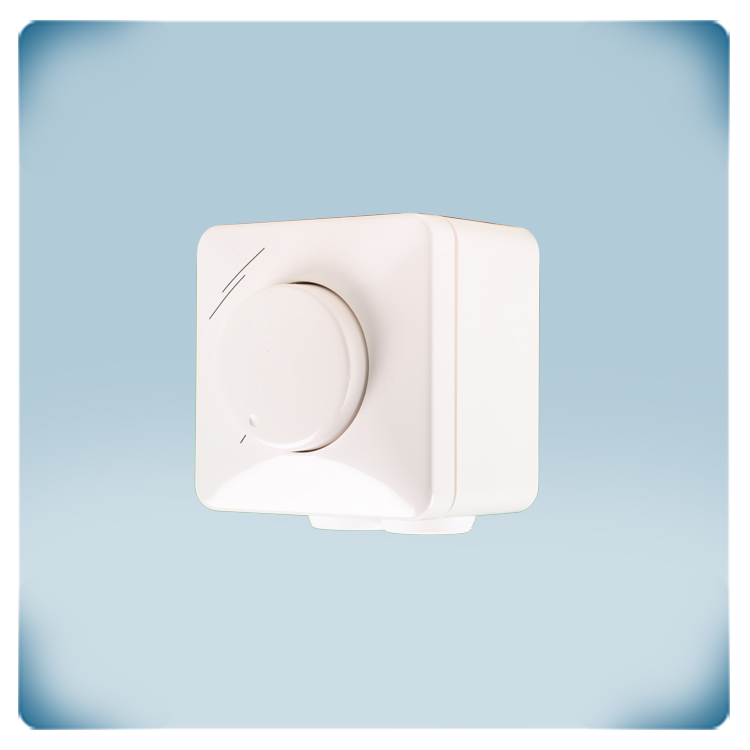

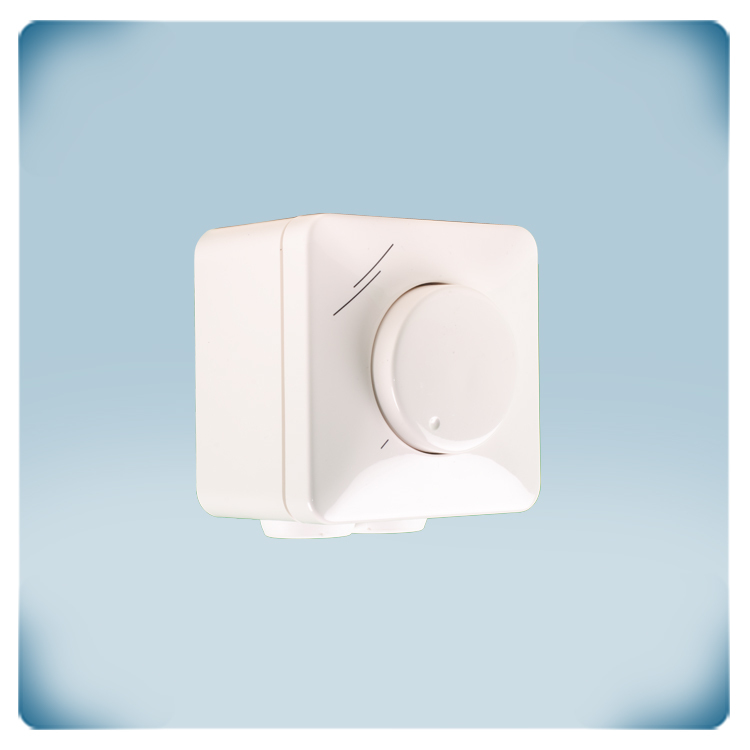

- Montage encastré ou en surface
![régulation sortie min et max potentiomètre](/fr/dossiers/article/image/description/mtv-1-010-pm/sélectionner-plage-min-et-max-potentiomètre.jpg)
