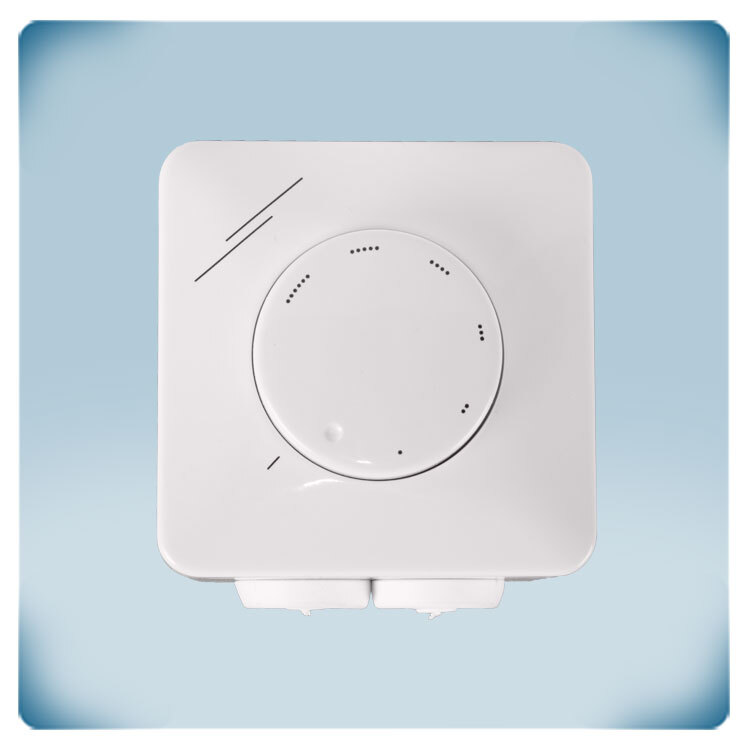

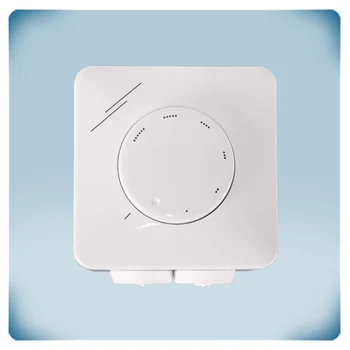

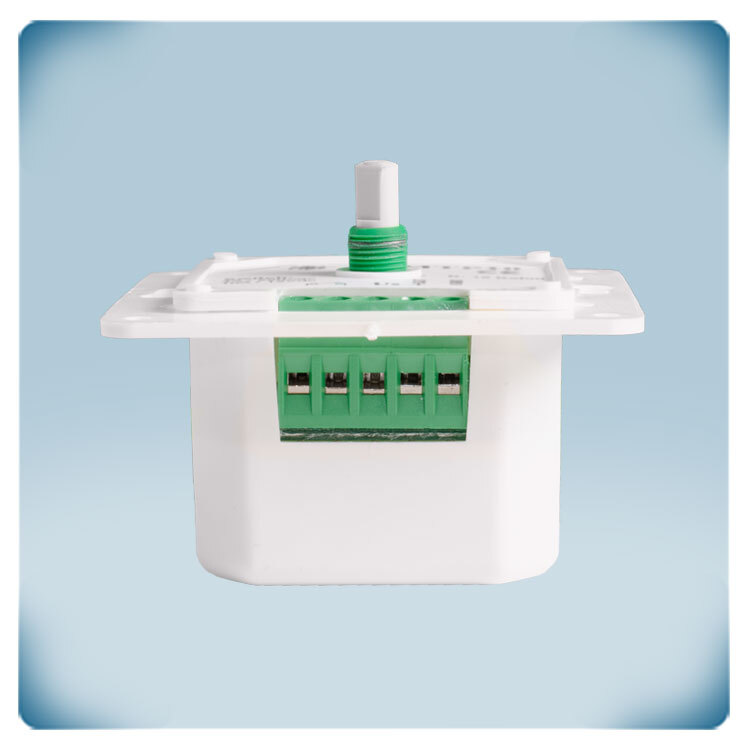

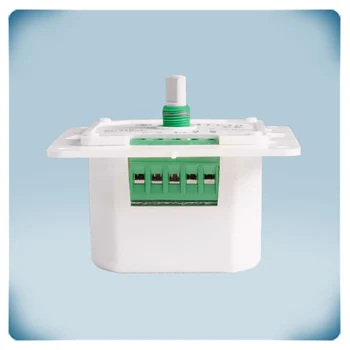

Potentiomètre moteur EC | position arrêt
Description du produit

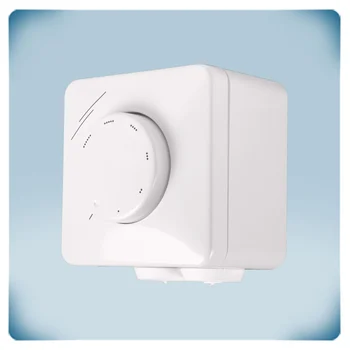

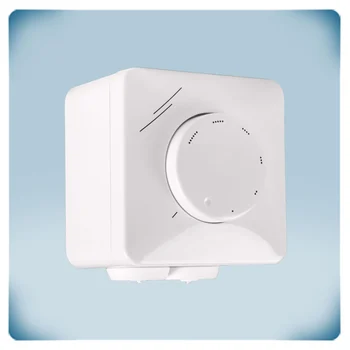

Le potentiomètre MTP-G010-AT est destiné à la commande manuelle de ventilateurs EC, de variateurs de vitesse de ventilateur AC et d'actionneurs. Il nécessite une tension d'alimentation de 24 VCC ou 24 VCA et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif avec position d'arrêt. La plage de sortie est réglable via deux potentiomètres internes entre Vmin (0—7 VCC) et Vmax (3—10 VCC). Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).
Spécifications et descriptions supplémentaires
À quoi sert un potentiomètre 0-10 VCC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Alimentation 24 V
Alimentation 24 V
24 VCC ou 24 VCA sont des tensions d'alimentation couramment utilisées dans l'industrie CVC. Sentera propose une gamme complète d'alimentations 24 V de haute qualité.

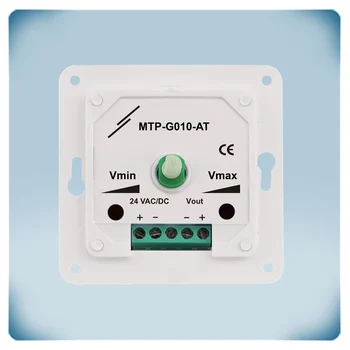

Niveaux minimum et maximum réglables
Niveaux minimum et maximum réglables
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. La limite basse du signal de commande peut être ajustée via un trimmer intégré. Parfois, un ventilateur est surdimensionné. Dans ce cas, la limite haute du signal de commande peut être réduite via un trimmer. Cela limitera la vitesse maximale du ventilateur.

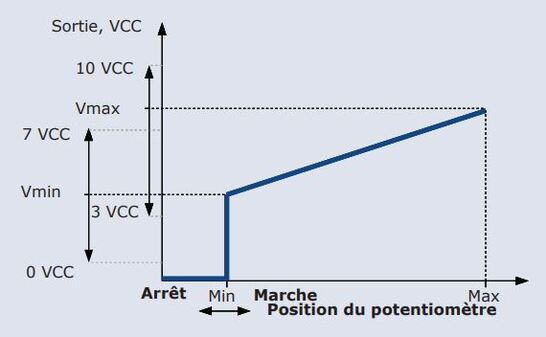

Quelles sont les limites du signal de commande ?
Quelles sont les limites du signal de commande ?
La valeur minimale du signal de commande peut être réglée entre 0 et 7 VCC. La valeur maximale du signal de commande peut être réglée entre 3 et 10 VCC. Vérifiez toujours que les limites appliquées entraînent un signal de commande conforme aux spécifications de l'appareil connecté. Par exemple : si la tension fournie est de 15 VCC et que la limite haute est réglée sur 100%, l'appareil connecté doit être capable de gérer un signal de commande jusqu'à 15 VCC.
Position d’arrêt
Position d’arrêt
Le bouton rotatif a une position d’arrêt : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, il sort de la position d’arrêt. Le signal de commande passera immédiatement à son niveau de limite inférieure. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarrera et accélérera vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
