Potentiomètre moteur EC | plage réglable
Description du produit

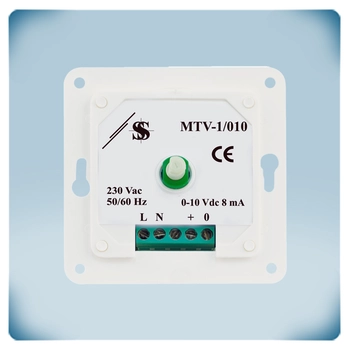

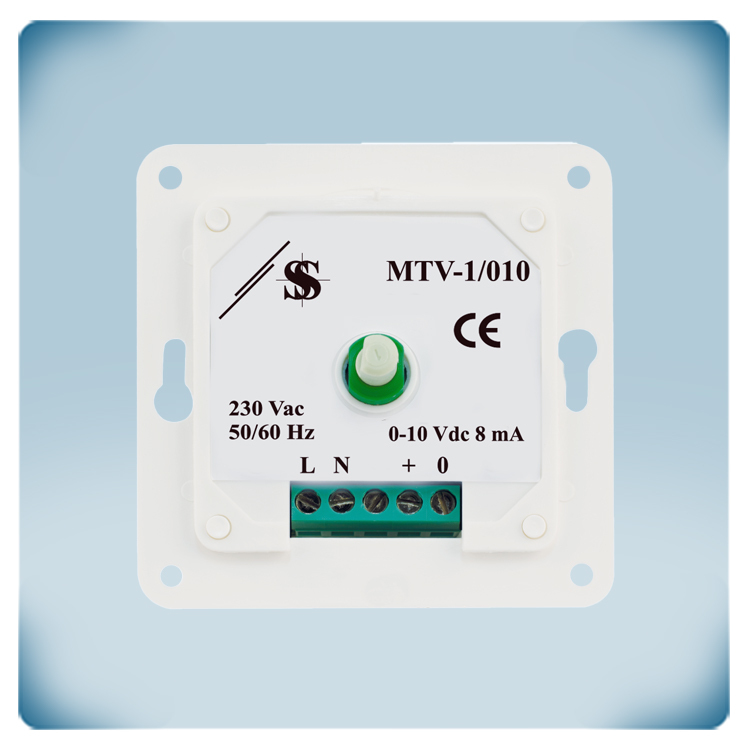

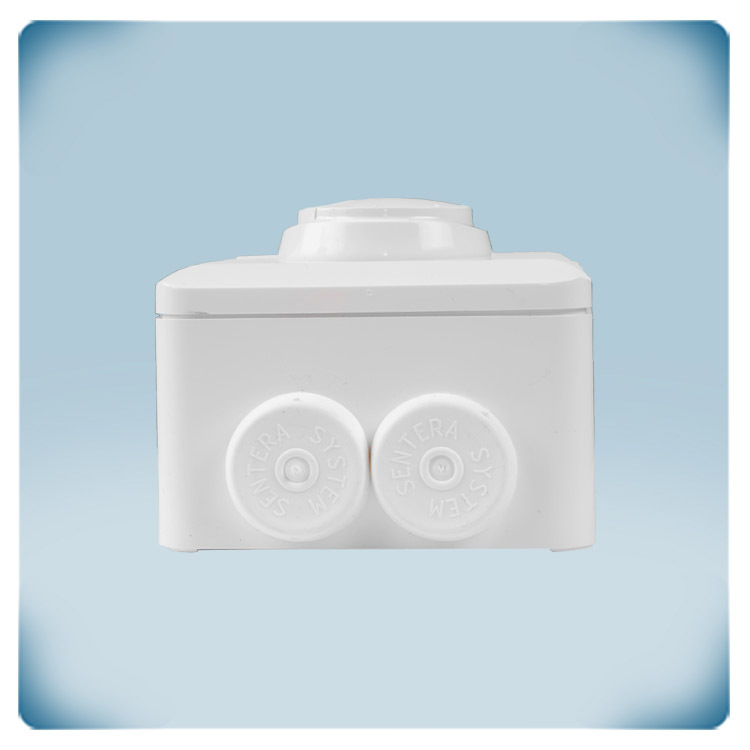

Le potentiomètre MTV-1-010-NA peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse pour ventilateur AC ou d'actionneurs. Il nécessite une tension d'alimentation de 230 VCA et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif sans position d'arrêt. Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).
Documents
Spécifications et descriptions supplémentaires
A quoi sert un potentiomètre 0-10 VCC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.

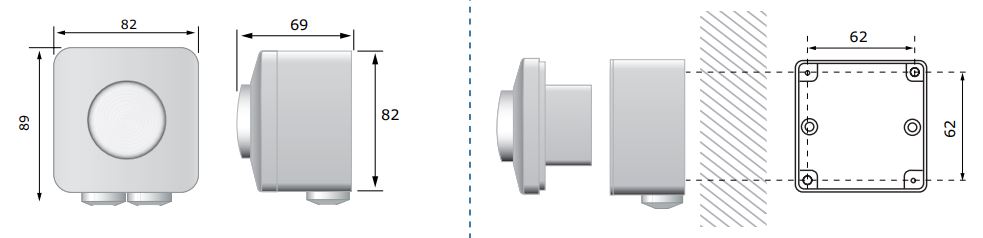

![câblage potentiomètre MTV](/fr/dossiers/article/image/description/mtv-1-010-na/raccordements-potentiomètre-mtv.jpg)
Alimentation 230 VCA
Ce potentiomètre fonctionne directement sur une tension secteur de 230 VCA. Aucune alimentation électrique séparée n'est requise!
La tension de sortie est de 0 à 10 VCC.
Sans position d’arrêt
Dans certaines situations, il est techniquement ou légalement tenu d'assurer une alimentation en air frais minimale en toutes circonstances. Comme ce potentiomètre n'a pas de position d’arrêt, le signal de commande n'atteindra jamais 0 VCC. Même lorsque le bouton rotatif est en position minimum (tourné dans le sens antihoraire), le signal de commande sera à la valeur minimum, proche de 0 VCC.
Pour plus d'informations, visitez notre microsite.
