Potentiomètre moteur EC | marche-arrêt à distance
Description du produit

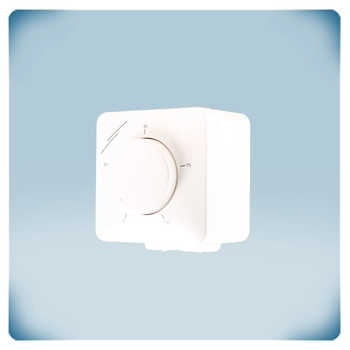

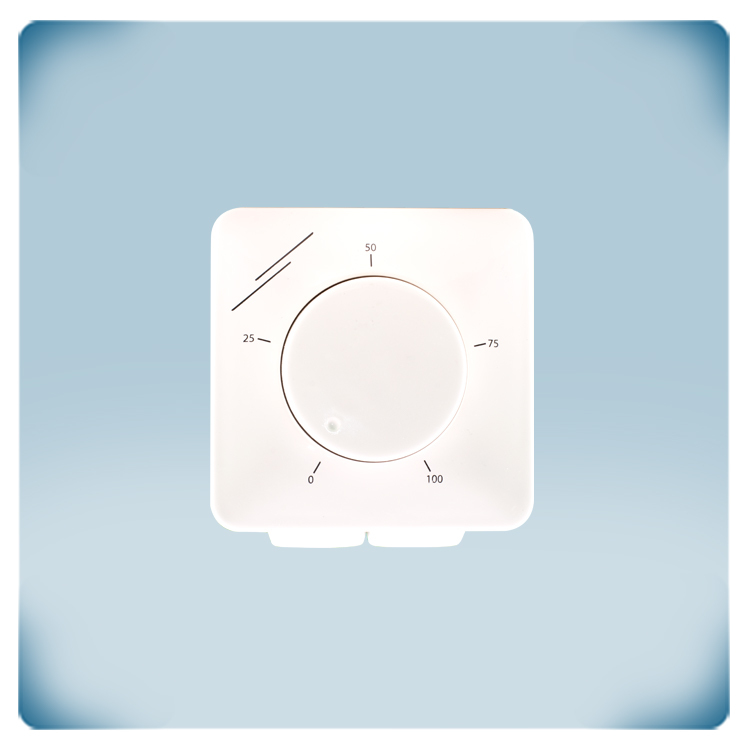

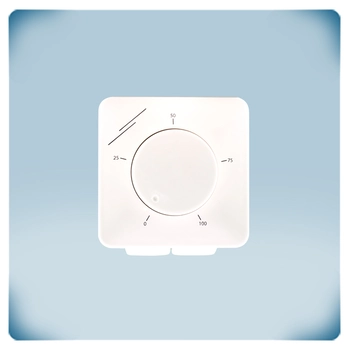

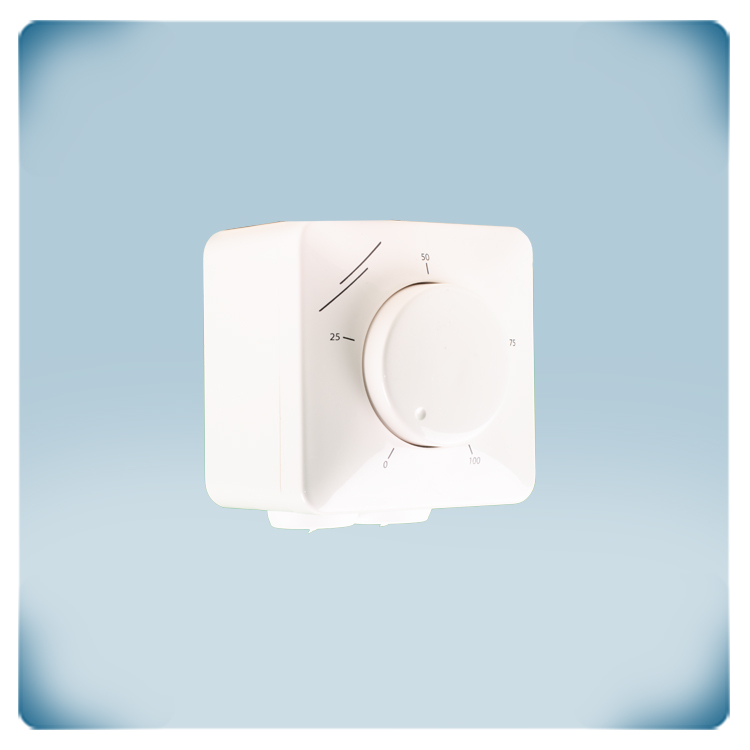

Le potentiomètre MTV-1-010-CP peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse pour ventilateur AC ou d'actionneurs. Il nécessite une tension d'alimentation de 230 VCA et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif sans position d'arrêt. Via une entrée à contact sec, le signal de sortie peut être activé ou désactivé - cette fonction est destinée à la commutation marche / arrêt à distance. Via un micro commutateur, les types de sortie suivants peuvent être sélectionnés: 1-10 VCC / 2-20 mA / 10-100% PWM. La plage de sortie est réglable via deux potentiomètres internes entre Vmin (10-70%) et Vmax (30-100%). Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).
Documents
Spécifications et descriptions supplémentaires
- Sortie sélectionnable: 1—10 VCC, 2—20 mA ou 10-100% PWM
- Contrôle infiniment variable de la tension de sortie

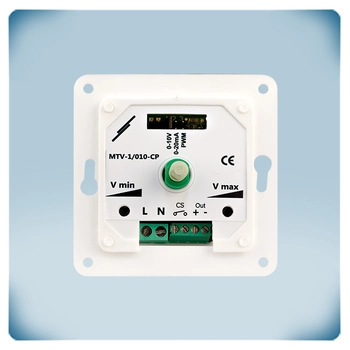

- Sortie minimum (Vmin) et maximum (Vmax) sélectionnable par trimmer interne
- Entrée (contact sec) pour la commutation marche / arrêt à distance

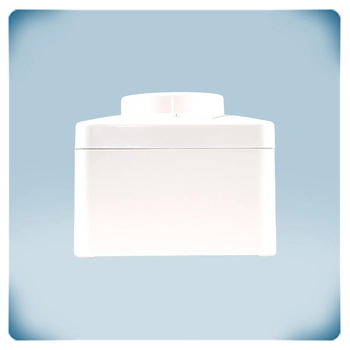

- Boîtier étanche aux éclaboussures

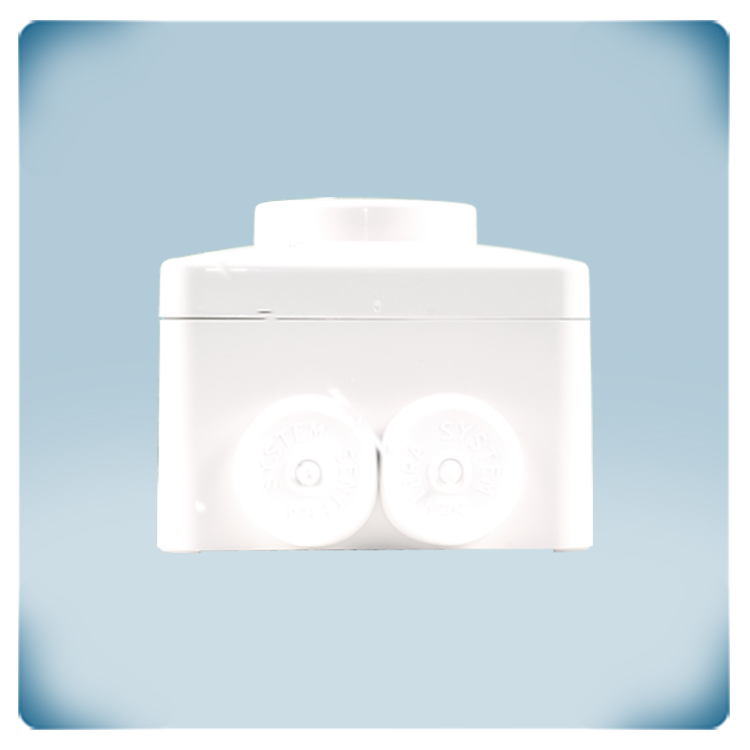

- Montage encastré ou en surface

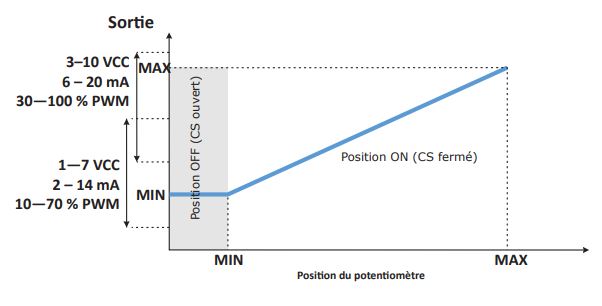

![réguler sortie min et max du potentiomètre](/fr/dossiers/article/image/description/mtv-1-010-cp/sélectionner-position-min-et-max-du-potentiomètre.jpg)
