Potentiomètre CVC | sans position d'arrêt | Modbus RTU
Description du produit
Présentation du SDP-M010-BT, la solution idéale pour un contrôle précis des systèmes de ventilation. Ce potentiomètre avancé intègre Modbus RTU, permettant une mise en réseau sans accroc et une connexion optionnelle au cloud SenteraWeb. Il peut aussi s’intégrer facilement à un système de gestion technique du bâtiment (GTB) compatible Modbus RTU.
Polyvalent, le SDP-M010-BT offre un contrôle sur les ventilateurs EC, les actionneurs de registre, les variateurs électroniques de vitesse de ventilateur CA ou les variateurs de fréquence. Il permet un réglage manuel du signal de sortie continu via un bouton rotatif, sans position OFF, évitant ainsi tout risque d’arrêt accidentel du système.
Les paramètres – incluant les limites de réglage, le contrôle inverse ou le forçage de la sortie – sont configurables dans les registres Modbus et accessibles via le réseau ou le cloud, selon les besoins d'exploitation.
Avec un boîtier résistant aux éclaboussures, le SDP-M010-BT est conçu pour des installations encastrées (IP44) ou en surface (IP54), assurant une performance fiable dans divers environnements. Cette adaptabilité en fait un choix de confiance pour répondre aux exigences en matière de contrôle de ventilation.
Alliant efficacité, précision et adaptabilité, le SDP-M010-BT est une solution robuste et durable, répondant aux standards de qualité pour garantir une performance optimale dans toutes les configurations de ventilation.
Spécifications et descriptions supplémentaires
Applications typiques
La sortie analogique du potentiomètre est généralement utilisée comme signal de commande. En règle générale, un potentiomètre est utilisé pour régler à distance la vitesse d'un ventilateur EC ou pour envoyer la vitesse du moteur demandée à un variateur de fréquence ou à un variateur de vitesse de ventilateur AC. Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique ou une armoire électrique.
La sortie analogique du potentiomètre est généralement utilisée comme signal de commande. En règle générale, un potentiomètre est utilisé pour régler à distance la vitesse d'un ventilateur EC ou pour envoyer la vitesse du moteur demandée à un variateur de fréquence ou à un variateur de vitesse de ventilateur AC. Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique ou une armoire électrique.
Modbus RTU
Ce potentiomètre est doté de la communication Modbus RTU, un protocole de communication standard utilisé pour les échanges entre dispositifs électroniques. Simple à déployer et à maintenir, il est souvent employé pour connecter un ordinateur de supervision d'installation ou de système avec une unité terminale distante (RTU).
Sentera a développé le logiciel 3SM, téléchargeable gratuitement, dont l’interface intuitive facilite la configuration, le suivi et la mise à jour des produits équipés de Modbus RTU.
Ce potentiomètre est doté de la communication Modbus RTU, un protocole de communication standard utilisé pour les échanges entre dispositifs électroniques. Simple à déployer et à maintenir, il est souvent employé pour connecter un ordinateur de supervision d'installation ou de système avec une unité terminale distante (RTU).
Sentera a développé le logiciel 3SM, téléchargeable gratuitement, dont l’interface intuitive facilite la configuration, le suivi et la mise à jour des produits équipés de Modbus RTU.
Le type de sortie

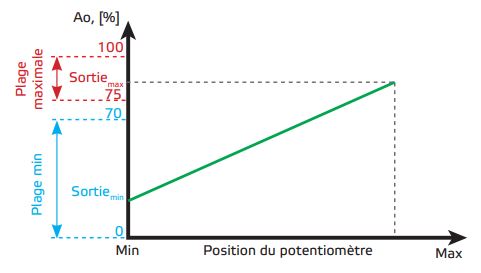

Différents types de sorties peuvent être sélectionnés: tension / courant / PWM. Le type de sortie peut être sélectionné dans le registre de maintien Modbus 11. Les valeurs minimale et maximale du type de sortie peuvent également être ajustées. Un aperçu complet de tous les paramètres réglables est disponible via la carte du registre Modbus de ce produit.
Écraser la sortie
Lorsque la fonction d'écrasement de sortie est activée, la valeur de sortie peut être définie via la communication Modbus RTU. Cela permet de passer outre le bouton rotatif et de contrôler à distance la valeur de sortie analogique du potentiomètre via la communication Modbus RTU.
Type de régulation de sortie
Par défaut, la sortie analogique passe de basse à haute vitesse (par exemple 0 à 10 Volts). Il est possible d'inverser l'opération. Dans ce cas, la valeur de sortie passe de haute en basse vitesse (par exemple 10 à 0 Volt). Le type de régulation de sortie peut être sélectionné dans le registre de maintien Modbus 17.
Toujours actif!
Ce potentiomètre n'a pas de position d'arrêt. Lorsque le bouton rotatif est réglé sur la position minimale, la valeur de la sortie analogique est égale à la valeur minimale. Cette valeur minimale peut être ajustée via le registre de maintien Modbus 15. Cette fonctionnalité peut s'avérer très utile dans les applications nécessitant un débit d'air constant.
Une simplicité d'installation inégalée
La série SDP offre une simplicité d'installation exceptionnelle, grâce à un bornier modulaire sans vis avec un pas de 5 mm. Cela réduit non seulement le temps d'installation, mais améliore également l'expérience utilisateur en supprimant la nécessité de visser et dévisser les bornes. La technologie de serrage sans vis garantit une connexion sécurisée sans besoin de contrôles fréquents ou de resserrage, même en cas de perturbations, de cycles de température ou de ruptures de brins.
La série SDP offre une simplicité d'installation exceptionnelle, grâce à un bornier modulaire sans vis avec un pas de 5 mm. Cela réduit non seulement le temps d'installation, mais améliore également l'expérience utilisateur en supprimant la nécessité de visser et dévisser les bornes. La technologie de serrage sans vis garantit une connexion sécurisée sans besoin de contrôles fréquents ou de resserrage, même en cas de perturbations, de cycles de température ou de ruptures de brins.
Boîtier deux-en-un.
Les potentiomètres de la série SDP sont adaptés pour une installation en surface ou encastrée, ce qui signifie qu'ils peuvent être installés sur ou dans tout type de mur : mur solide, cloison sèche ou même panneau en bois. Les trous de fixation s'adaptent parfaitement aux boîtiers muraux européens standard utilisés pour le montage encastré. La classe de protection est IP44 pour l'encastrement et IP54 pour le montage en surface. De plus, leur design est soigné et s’harmonise avec tout style d'intérieur. Ils sont très faciles à nettoyer avec un simple chiffon humide.
Les potentiomètres de la série SDP sont adaptés pour une installation en surface ou encastrée, ce qui signifie qu'ils peuvent être installés sur ou dans tout type de mur : mur solide, cloison sèche ou même panneau en bois. Les trous de fixation s'adaptent parfaitement aux boîtiers muraux européens standard utilisés pour le montage encastré. La classe de protection est IP44 pour l'encastrement et IP54 pour le montage en surface. De plus, leur design est soigné et s’harmonise avec tout style d'intérieur. Ils sont très faciles à nettoyer avec un simple chiffon humide.
Ainsi, nul besoin de choisir entre deux versions distinctes, car la série SDP les combine en une seule ! Un minimum d’outils, un peu de connaissances générales et de savoir-faire suffisent pour l'installer.
