Potentiomètre CVC | position d'arrêt | Modbus RTU
Description du produit
Présentation du SDP-M010-AT, votre solution ultime pour un contrôle précis des systèmes de ventilation. Ce potentiomètre avancé est doté d'une intégration Modbus RTU, permettant un réseau fluide et une connexion optionnelle au cloud SenteraWeb. Il peut également être intégré sans effort dans un système de gestion technique de bâtiment (GTB) compatible Modbus RTU.
Conçu pour la polyvalence, le SDP-M010-AT permet de contrôler des ventilateurs EC, des actionneurs de registre, des variateurs électroniques de vitesse de ventilateur CA ou des variateurs de fréquence. Prenez le contrôle grâce à son signal de sortie variable continu, réglé manuellement via son bouton rotatif. La fonction de position OFF assure une simplicité d'utilisation : un simple tour dans le sens antihoraire désactive le signal de contrôle.
Les paramètres, allant des réglages minimum et maximum au contrôle inverse et à la réécriture de sortie, peuvent être configurés dans les registres Modbus, les rendant accessibles via le réseau ou même par le cloud.
Conçu pour résister à diverses conditions environnementales, le SDP-M010-AT est doté d'un boîtier étanche, adapté au montage encastré (IP44) et au montage en surface (IP54). Cette adaptabilité garantit des performances fiables dans divers environnements, offrant une sécurité pour tous vos besoins en matière de contrôle de ventilation.
Efficace, précis et adaptable, le SDP-M010-AT se distingue comme le choix privilégié pour le contrôle des systèmes de ventilation. Découvrez la puissance à portée de main, grâce à un appareil qui allie parfaitement fonctionnalité et durabilité, garantissant des performances optimales dans chaque application.
Spécifications et descriptions supplémentaires
Applications typiques
La sortie analogique du potentiomètre est généralement utilisée comme signal de commande. En règle générale, un potentiomètre est utilisé pour régler à distance la vitesse d'un ventilateur EC ou pour envoyer la vitesse du moteur demandée à un variateur de fréquence ou à un variateur de vitesse de ventilateur AC. Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique ou une armoire électrique.
La sortie analogique du potentiomètre est généralement utilisée comme signal de commande. En règle générale, un potentiomètre est utilisé pour régler à distance la vitesse d'un ventilateur EC ou pour envoyer la vitesse du moteur demandée à un variateur de fréquence ou à un variateur de vitesse de ventilateur AC. Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique ou une armoire électrique.
Modbus RTUCe potentiomètre est doté de la communication Modbus RTU, un protocole de communication standard utilisé pour les échanges entre dispositifs électroniques. Simple à déployer et à maintenir, il est souvent employé pour connecter un ordinateur de supervision d'installation ou de système avec une unité terminale distante (RTU).
Sentera a développé le logiciel 3SM, téléchargeable gratuitement, dont l’interface intuitive facilite la configuration, le suivi et la mise à jour des produits équipés de Modbus RTU.
Le type de sortie

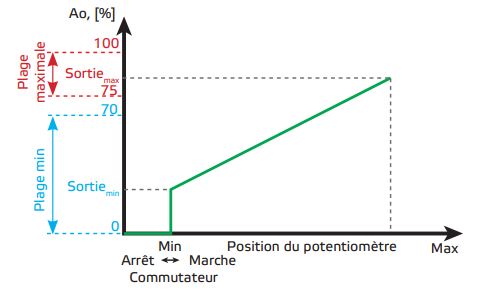

Différents types de sortie peuvent être sélectionnés : 0-10 VCC / 0-20 mA / 0-100 % PWM. Le type de sortie peut être ajusté dans le registre de maintien Modbus 11. Les valeurs de sortie minimale et maximale peuvent également être ajustées via les registres de maintien Modbus.
Écraser la sortie
Lorsque la fonction d'écrasement de sortie est activée, la valeur de sortie peut être définie via la communication Modbus RTU. Cela permet de passer outre le bouton rotatif et de contrôler à distance la valeur de sortie analogique du potentiomètre via la communication Modbus RTU.
Type de régulation de sortie
Par défaut, la sortie analogique passe de basse vitesse à haute vitesse (par exemple 0 à 10 VCC). Il est possible d'inverser l'opération. Dans ce cas, la valeur de sortie passe de haute vitesse à basse vitesse (par exemple 10 à 0 VCC). Le type de régulation de sortie peut être sélectionné dans le registre de maintien Modbus 17.
Position d'arrêt
Ce potentiomètre a une position d'arrêt. En position d'arrêt (position antihoraire), la valeur de la sortie analogique est de 0 %.
Sentera a développé le logiciel 3SM, téléchargeable gratuitement, dont l’interface intuitive facilite la configuration, le suivi et la mise à jour des produits équipés de Modbus RTU.
Le type de sortie
Différents types de sortie peuvent être sélectionnés : 0-10 VCC / 0-20 mA / 0-100 % PWM. Le type de sortie peut être ajusté dans le registre de maintien Modbus 11. Les valeurs de sortie minimale et maximale peuvent également être ajustées via les registres de maintien Modbus.
Écraser la sortie
Lorsque la fonction d'écrasement de sortie est activée, la valeur de sortie peut être définie via la communication Modbus RTU. Cela permet de passer outre le bouton rotatif et de contrôler à distance la valeur de sortie analogique du potentiomètre via la communication Modbus RTU.
Type de régulation de sortie
Par défaut, la sortie analogique passe de basse vitesse à haute vitesse (par exemple 0 à 10 VCC). Il est possible d'inverser l'opération. Dans ce cas, la valeur de sortie passe de haute vitesse à basse vitesse (par exemple 10 à 0 VCC). Le type de régulation de sortie peut être sélectionné dans le registre de maintien Modbus 17.
Position d'arrêt
Ce potentiomètre a une position d'arrêt. En position d'arrêt (position antihoraire), la valeur de la sortie analogique est de 0 %.

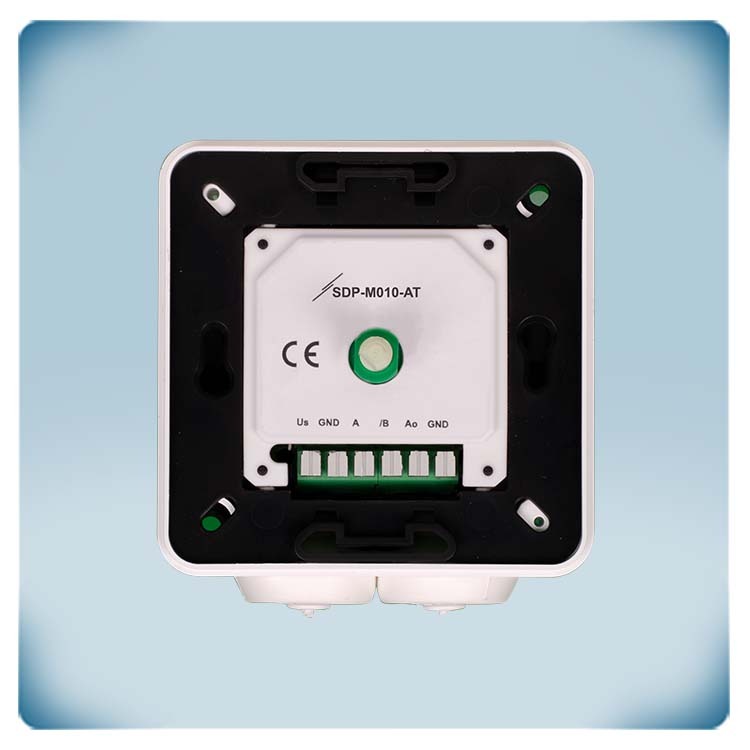

Une simplicité d'installation inégaléeLa série SDP offre une simplicité d'installation exceptionnelle, grâce à un bornier modulaire sans vis avec un pas de 5 mm. Cela réduit non seulement le temps d'installation, mais améliore également l'expérience utilisateur en supprimant la nécessité de visser et dévisser les bornes. La technologie de serrage sans vis garantit une connexion sécurisée sans besoin de contrôles fréquents ou de resserrage, même en cas de perturbations, de cycles de température ou de ruptures de brins.
Boîtier deux-en-unLes potentiomètres de la série SDP sont adaptés pour une installation en surface ou encastrée, ce qui signifie qu'ils peuvent être installés sur ou dans tout type de mur : mur solide, cloison sèche ou même panneau en bois. Les trous de fixation s'adaptent parfaitement aux boîtiers muraux européens standard utilisés pour le montage encastré. La classe de protection est IP44 pour l'encastrement et IP54 pour le montage en surface. De plus, leur design est soigné et s’harmonise avec tout style d'intérieur. Ils sont très faciles à nettoyer avec un simple chiffon humide.
Ainsi, nul besoin de choisir entre deux versions distinctes, car la série SDP les combine en une seule ! Un minimum d’outils, un peu de connaissances générales et de savoir-faire suffisent pour l'installer.
