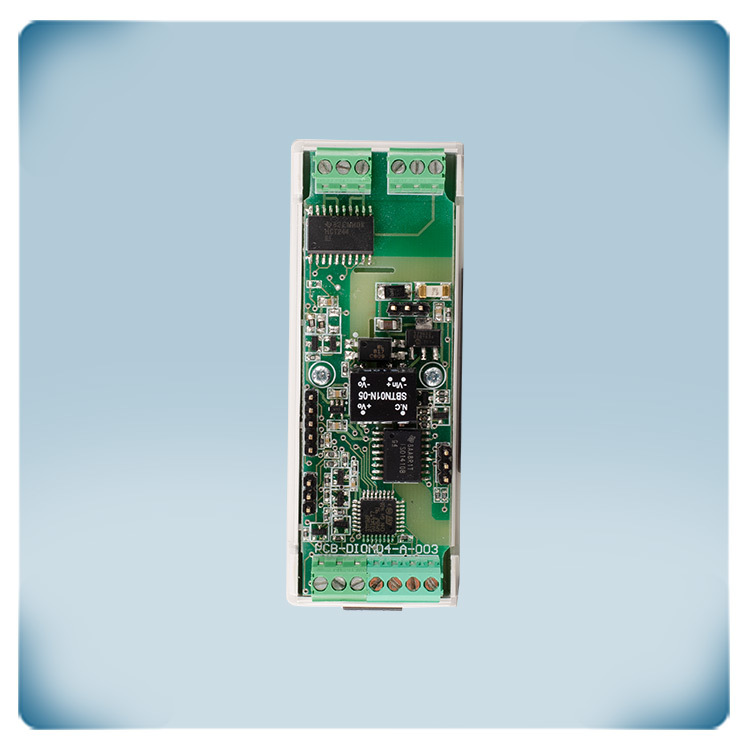

.webp "Circuit module entrée sortie | réseaux Modbus RTU")
Déclaration CE

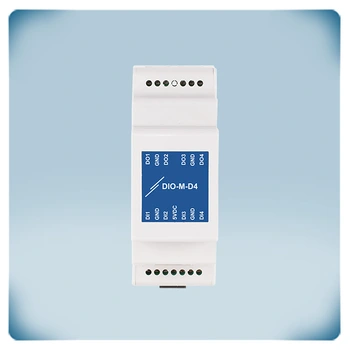

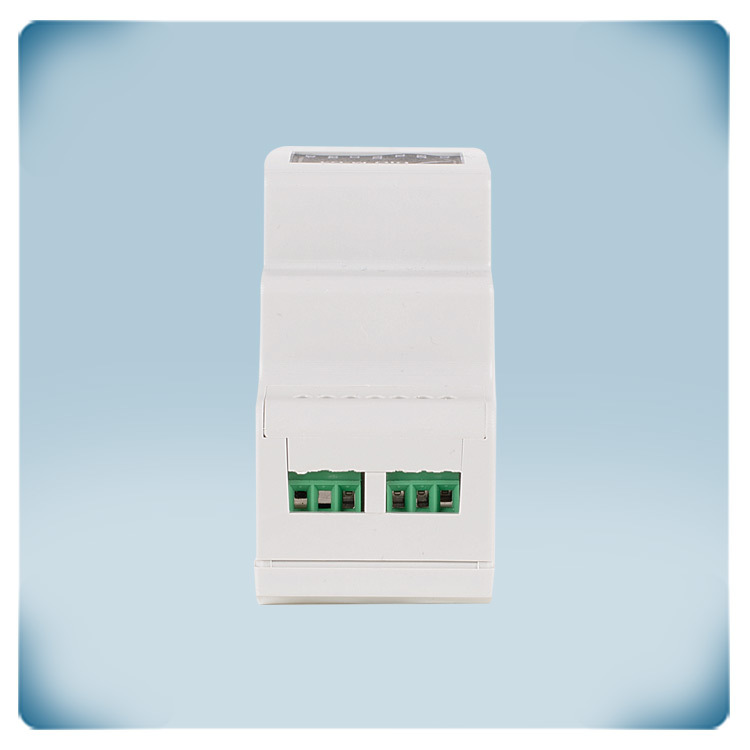

Module ES Modbus | 4 entrées | 4 sorties numériques
Description du produit

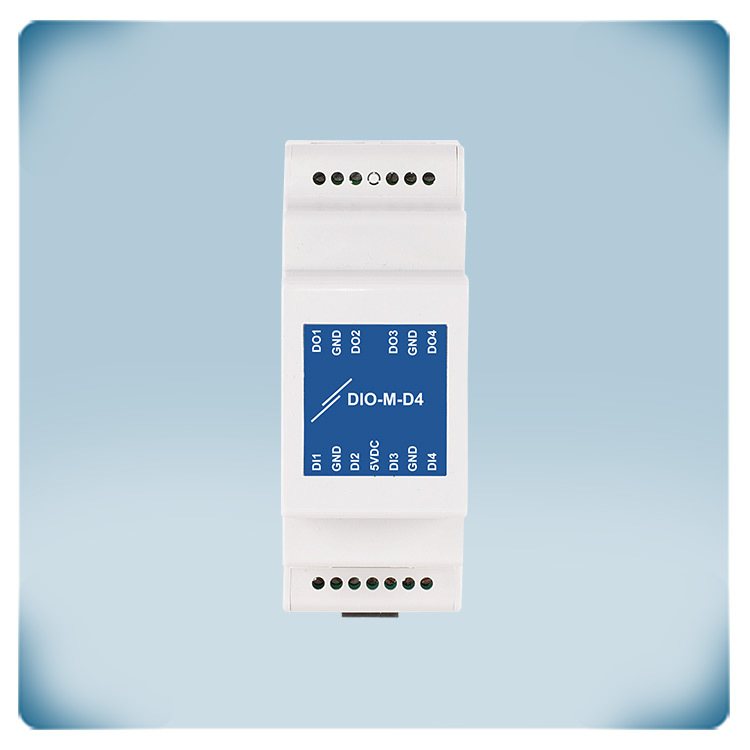

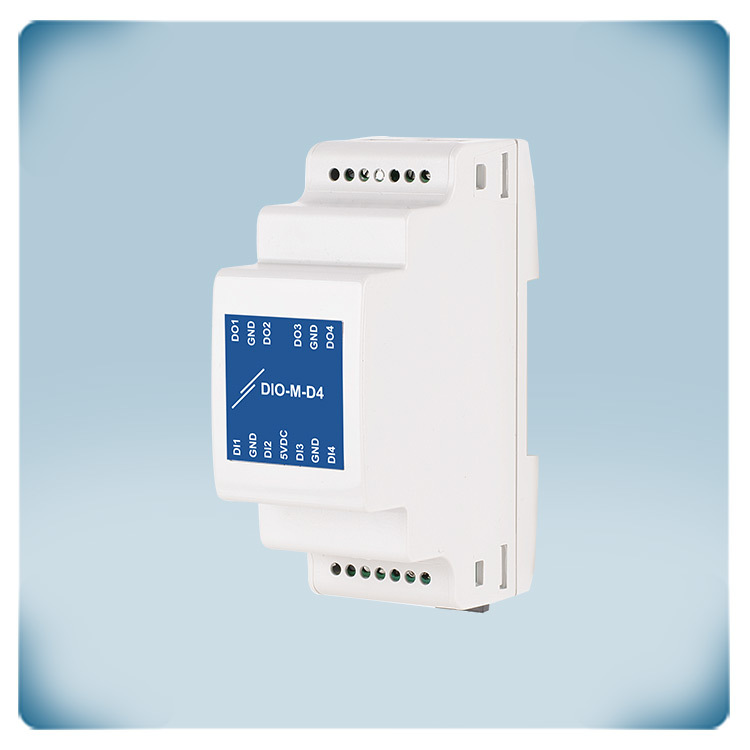

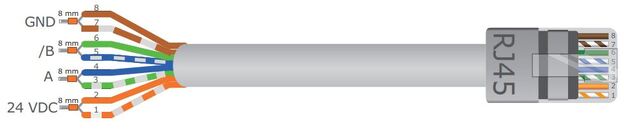

DIO-M-D4 est un module d’entrée/sortie pour réseaux Modbus RTU comprenant 4 entrées numériques à isolation galvanique, 4 sorties numériques et une communication Modbus RTU. Ce module permet de connecter des périphériques sans communication Modbus RTU au réseau Modbus RTU. Il dispose d'une connexion «Alimentation par Modbus» ou PoM. Cela signifie que la communication Modbus RTU et l'alimentation 24 VCC peuvent être connectées via un connecteur RJ45.
Spécifications et descriptions supplémentaires
Comment ça marche?
Les appareils Sentera communiquent entre eux via la communication Modbus RTU. Modbus RTU est un protocole de communication série qui utilise la technologie RS485. Certaines applications nécessitent une communication avec des produits non Sentera - par exemple un actionneur de registre, un interrupteur de porte, etc. Ces produits non Sentera peuvent être connectés via ce module DIO-M-D4. Ils peuvent recevoir des commandes via les sorties numériques de ce module. Ils peuvent envoyer des informations via les entrées numériques de ce module. Lorsqu'elles sont activées, les sorties numériques ont un niveau de sortie de 5 VDC. Ils sont protégés contre les courts-circuits. La charge maximale combinée est de 100 mA.
Mode normal
Le mode normal est le mode de fonctionnement par défaut. En mode normal, les sorties peuvent être activées en écrivant la valeur « 1 » dans le registre de maintien Modbus RTU correspondant. En mode normal, un dispositif maître Modbus RTU est nécessaire pour contrôler les sorties et lire les valeurs d'entrée de ce module.
Mode lié
Le mode lié peut être activé via Modbus RTU. En mode lié, les sorties interagiront avec les entrées. Si une entrée est activée, la sortie liée à cette entrée sera également activée. Il existe plusieurs possibilités pour activer les entrées numériques de ce module. Les entrées peuvent être activées par un dispositif externe avec une sortie numérique, une sortie à contact sec ou par un signal tacho. Un signal tachymétrique peut être utilisé pour mesurer la vitesse du moteur. Les signaux tachymétriques dans la plage de 0 à 60 000 tr/min ou de 0 à 1 000 Hz peuvent être détectés.

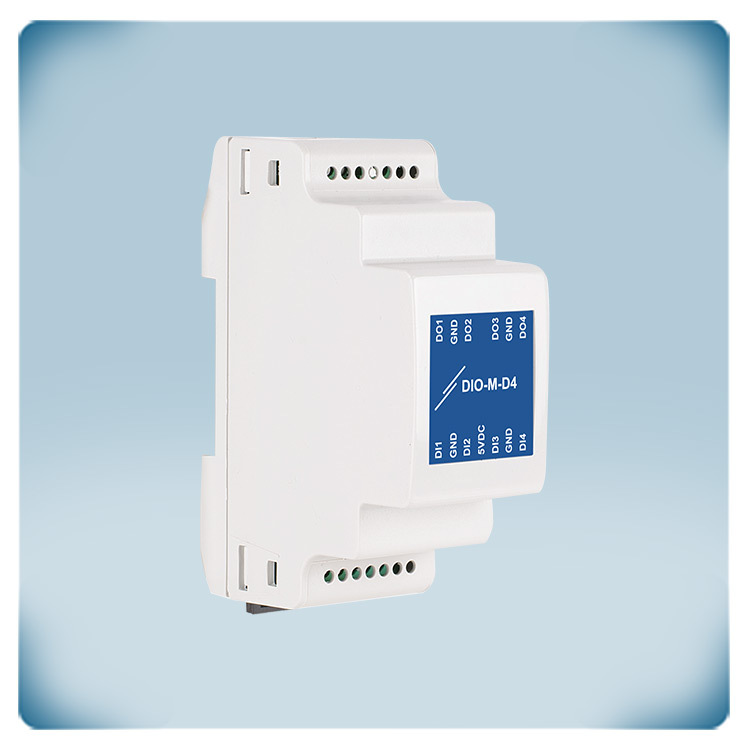

Montage sur rail DIN

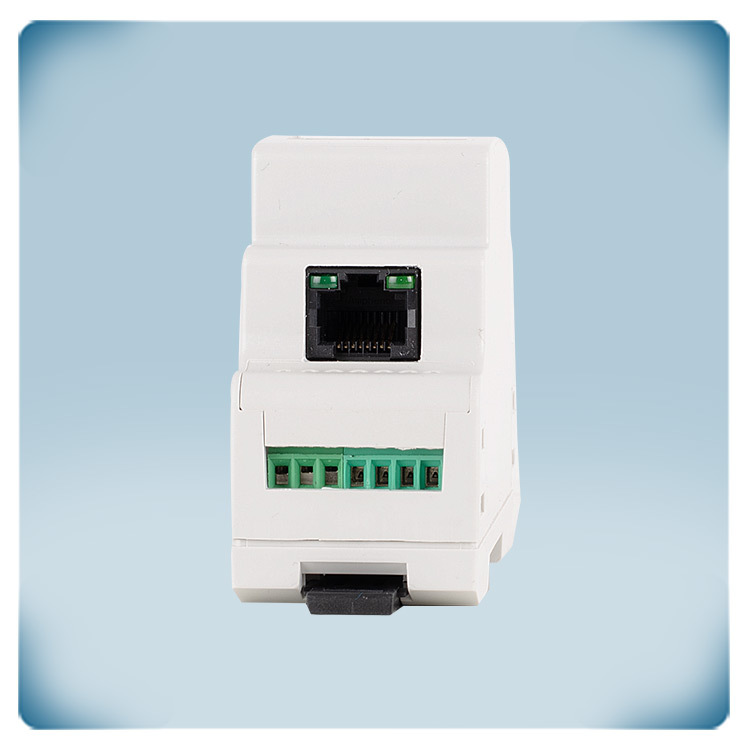

Ce module Modbus RTU IO peut être monté sur un rail DIN. La communication Modbus RTU et la tension d'alimentation 24 VDC de ce module sont connectées via la prise RJ45. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations Sentera 24 VDC avec connecteur RJ45. Le boîtier offre une protection IP30 contre la pénétration de poussière et d'humidité.
