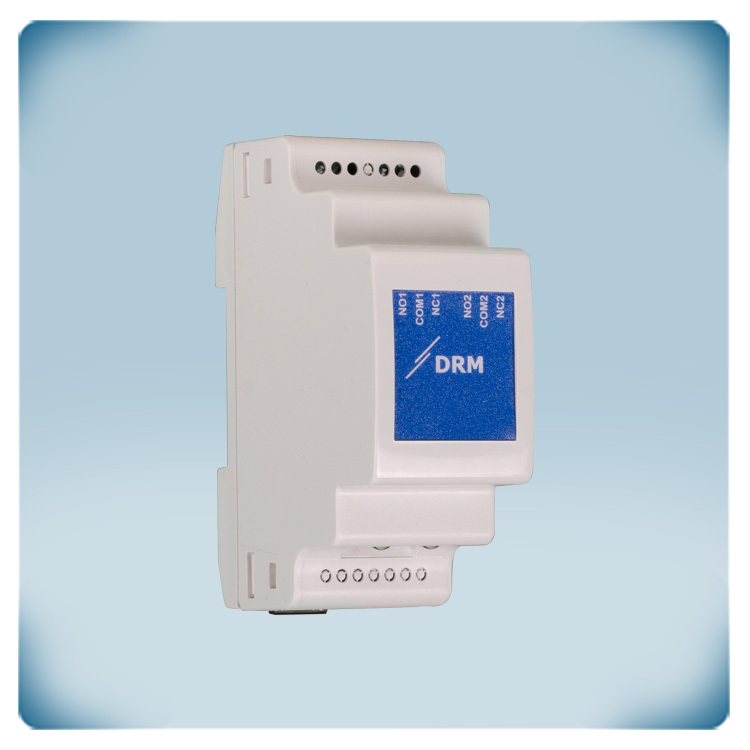

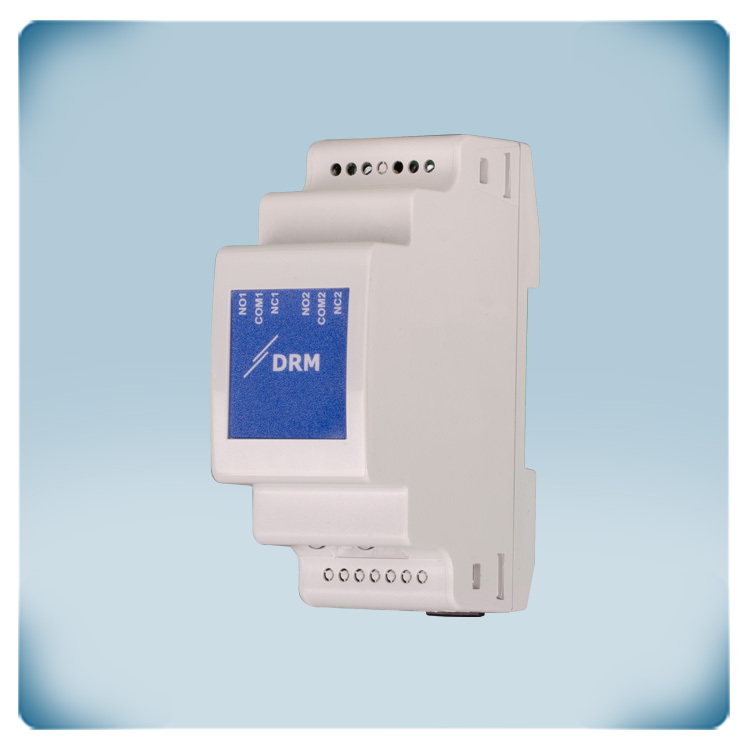

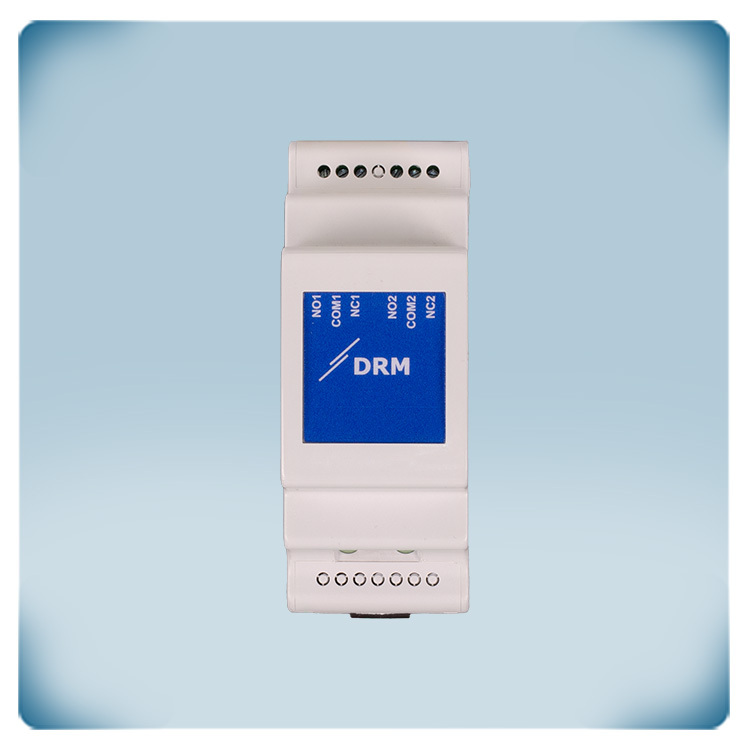

Module de sortie Modbus | 2 sorties relais
Description du produit
Module d'E/S Modbus équipé de 2 sorties relais.
Conçu pour le montage sur rail DIN. La communication Modbus RTU et la tension d'alimentation de 24 VCC peuvent être connectées via la prise RJ45.
Les sorties de relais ont une capacité maximale de 5 A pour les charges résistives
Spécifications et descriptions supplémentaires
La série DRM
Cette série de modules de sortie relais est contrôlée à l'aide du protocole Modbus RTU. Le protocole Modbus RTU est un protocole de communication largement utilisé et populaire dans les systèmes de contrôle industriel. Il est couramment utilisé pour connecter divers appareils tels que des capteurs, des actionneurs et des modules d'E/S. Ces modules de sortie Modbus RTU sont disponibles en 2 ou 4 relais. Ils sont contrôlés par un dispositif maître Modbus ou un système de GTC via une interface de communication Modbus qui rend le module très facile à utiliser. Grâce à sa communication rapide et à la transmission de données permettant des temps de réponse rapides et une communication à haute vitesse entre les appareils, la stabilité, la fiabilité et la sécurité, le DRM est un excellent choix pour l'équipement de contrôle industriel
Fonctionnement du module
Le DRM est un module de sortie Modbus comportant des contacts de relais actionnés mécaniquement pour ouvrir/fermer par une force magnétique afin de basculer les signaux, les courants et les tensions ON ou OFF. Ces relais peuvent être commutés en écrivant la valeur '1' dans les Registres de maintien Modbus correspondants. Cela peut être fait par un système de GTC ou par un dispositif maître Modbus. Une vue d'ensemble complète des réglages ajustables et de tous les registres Modbus peut être téléchargée depuis notre site Web (plan des registres Modbus). Si nécessaire, tous les réglages des paramètres peuvent être réinitialisés aux valeurs par défaut d'usine en écrivant la valeur '1' dans le registre de maintien Modbus 10.
Deux sorties relais

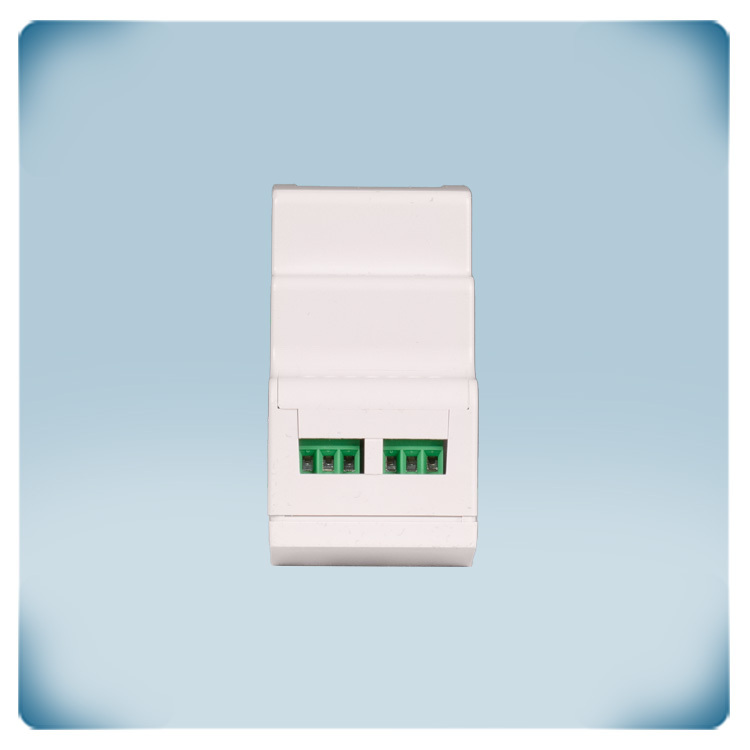

Le DRM-M-02 dispose de deux sorties relais avec commutation. Ce type de contact possède un contact normalement ouvert ou un contact normalement fermé. Lorsqu'il est activé par un actionneur de commutation ou un relais alimenté, le contact de commutation change d'état. Le courant de commutation maximal pour les deux contacts de relais est de 5 A pour les charges résistives. La tension de commutation maximale est de 220 VCC ou 250 VCA.
Indication LED

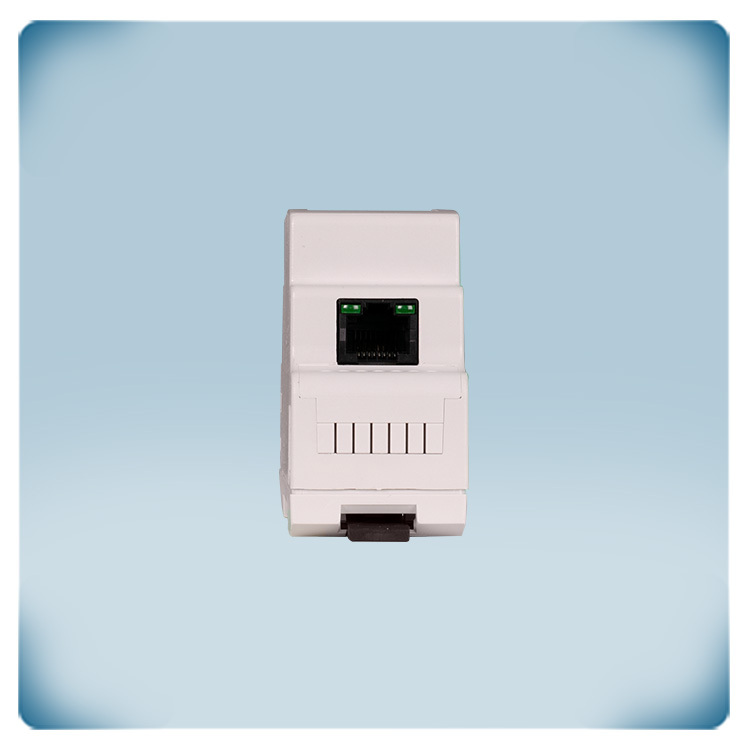

La présence de deux LED vertes sur la prise RJ45 du module, avec des indications spécifiques, est une norme commune dans l'industrie, en particulier pour la communication Modbus. Les fonctionnalités des LED sont les suivantes :
- LED gauche (indicateur d'alimentation) : cette LED s'allume lorsque le module est alimenté en électricité. C’est une indication générale que le module reçoit l'alimentation électrique nécessaire pour fonctionner.
- LED droite (indicateur de communication Modbus) : cette LED s'allume lorsqu'il y a une communication Modbus établie entre le module et un autre appareil du réseau. Elle indique que le module envoie ou reçoit activement des messages Modbus, facilitant l'échange de données et la communication avec d'autres appareils. Ces indicateurs LED fournissent des informations visuelles précieuses sur l'état opérationnel du module, aidant les utilisateurs à surveiller l'alimentation électrique et l'activité de communication Modbus en un coup d'œil.
Connexion
La connexion de l'appareil est très simple. Il vous suffit de sertir le câble RJ45 pour le connecter au Modbus RTU et de le brancher dans la prise, tandis que les fils sont connectés à l'appareil sans avoir besoin de démonter l'unité. C'est tout, c'est censé être facile, aucun outil spécial n'est nécessaire !
Montage sur rail DIN
Ce module est monté sur un rail DIN à l'intérieur d'une armoire électrique. Les électroniques sur rail DIN existent depuis longtemps et deviennent de plus en plus populaires dans les applications industrielles dans de nombreux secteurs d'activité. L'installation est très simple : il suffit de monter l'appareil sur le rail et de le verrouiller à l'aide de la broche située au bas de l'appareil. Le degré de protection contre les intrusions de l'enceinte est IP30 - protégé contre la saleté et la poussière. De plus, pour garantir la longue durée de vie et la fiabilité du produit, son boîtier est conçu et fabriqué en interne en utilisant un mélange de plastique PC-ABS de haute qualité combinant la résistance offerte par le PC avec la ductilité et la transformabilité offertes par l'ABS.
