Double transmetteur pression différentielle 1 kPa, VCA | VCC
Description du produit
Les séries HPD sont des transmetteurs de pression différentielle avec deux capteurs de pression séparés, conçus pour mesurer la pression différentielle (Pa), le débit volumique (m³ / h) ou la vitesse de l'air (m / s) dans les applications CVC. La lecture de la vitesse de l'air est disponible en connectant un ensemble de connexion de tube de Pitot externe (PSET-PTx-200). Les deux sorties analogiques séparées (0-10 VCC / 0-20 mA / 0-100% PWM) et la communication Modbus RTU les rendent compatibles avec la plupart des installations CVC. Dans les unités de traitement d'air (AHU) ou applications similaires avec deux ventilateurs où des mesures de débit d'air séparées sont requises, la série HPD vous aide à réduire à la fois le temps d'installation et le coût du matériel. La série HPD est équipée de deux transducteurs de pression différentielle à haute résolution entièrement numériques avec réglage du facteur K et possibilité d'étalonnage indépendant. Tension d'alimentation: 18-34 VCC / 15-24 VCA ±10 %. Il peut être utilisé dans une plage de 0 à 1.000 Pa. Cette plage et tous les autres paramètres peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Surveiller l’apport d'air frais ?

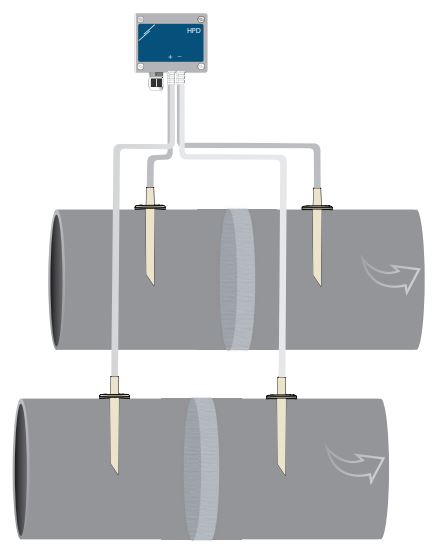

Ce transmetteur de pression différentielle peut être utilisé pour surveiller le débit d'air et l’apport d’air frais. Il peut également être utilisé pour surveiller l'état des filtres à air. Lorsque le filtre est pollué, la pression différentielle sur le filtre augmente. En combinaison avec une passerelle Internet, il est possible de recevoir des alertes lorsque des filtres sont obstrués.
Ce transmetteur de pression différentielle peut être utilisé pour surveiller le débit d'air et l’apport d’air frais. Il peut également être utilisé pour surveiller l'état des filtres à air. Lorsque le filtre est pollué, la pression différentielle sur le filtre augmente. En combinaison avec une passerelle Internet, il est possible de recevoir des alertes lorsque des filtres sont obstrués.
Pression différentielle, débit volumique ou vitesse de l'air ?
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Indication visuelle à LED
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Facile à connecter !
Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Comment ça marche ?
Ce transmetteur dispose de deux sorties analogiques, ce qui le rend compatible avec la plupart des installations CVC ou des unités de traitement d'air (AHU) avec deux ventilateurs où des mesures de pression différentielle, de débit d'air ou de flux d’air séparées sont requises. Les niveaux des sorties sont proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. Les plage par défaut de ce transmetteur sont de 0 à 1 kPa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 1 kPa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Ce transmetteur dispose de deux sorties analogiques, ce qui le rend compatible avec la plupart des installations CVC ou des unités de traitement d'air (AHU) avec deux ventilateurs où des mesures de pression différentielle, de débit d'air ou de flux d’air séparées sont requises. Les niveaux des sorties sont proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. Les plage par défaut de ce transmetteur sont de 0 à 1 kPa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 1 kPa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
