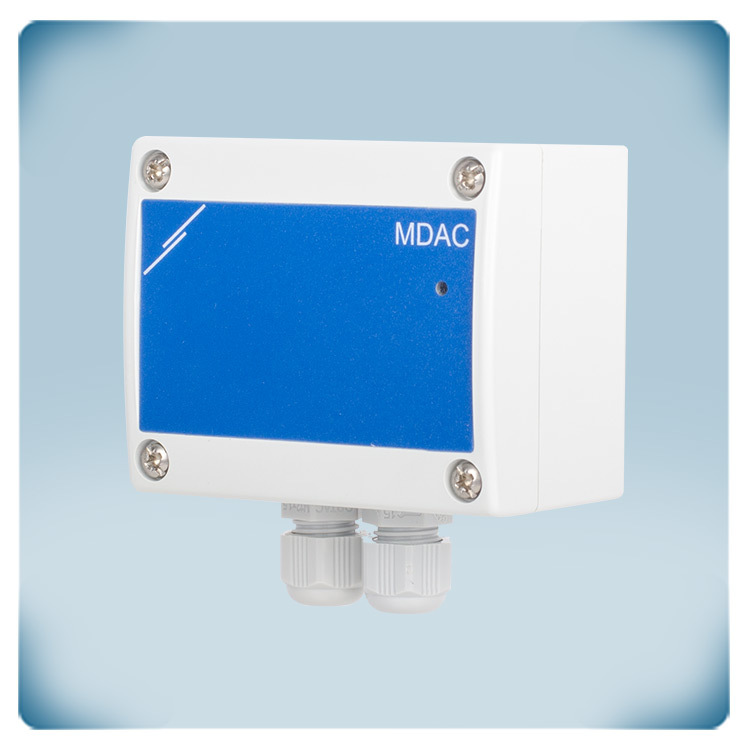

.webp "Convertisseur Modbus vers analogique | 4 sorties analogiques")

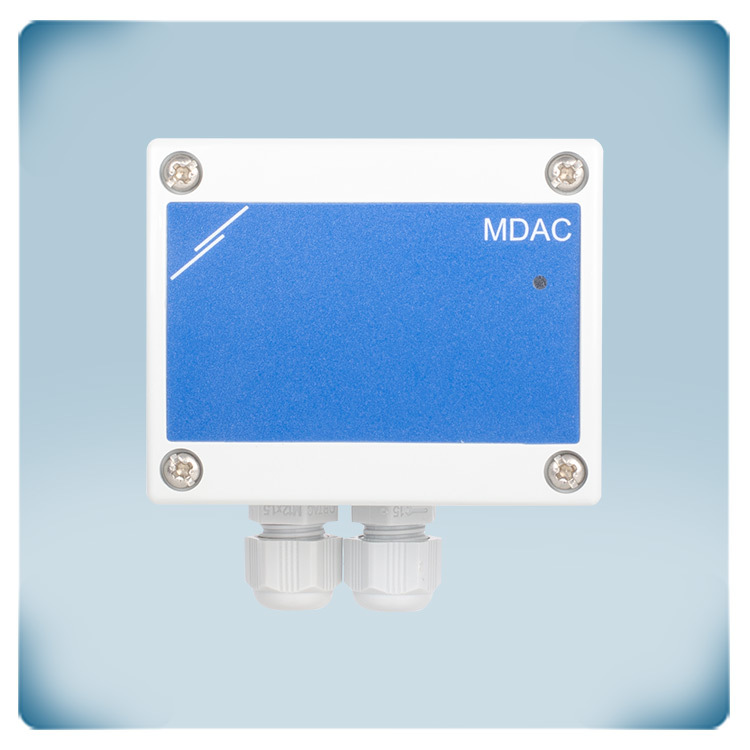

.webp "Convertisseur Modbus vers analogique | 4 sorties modulantes")

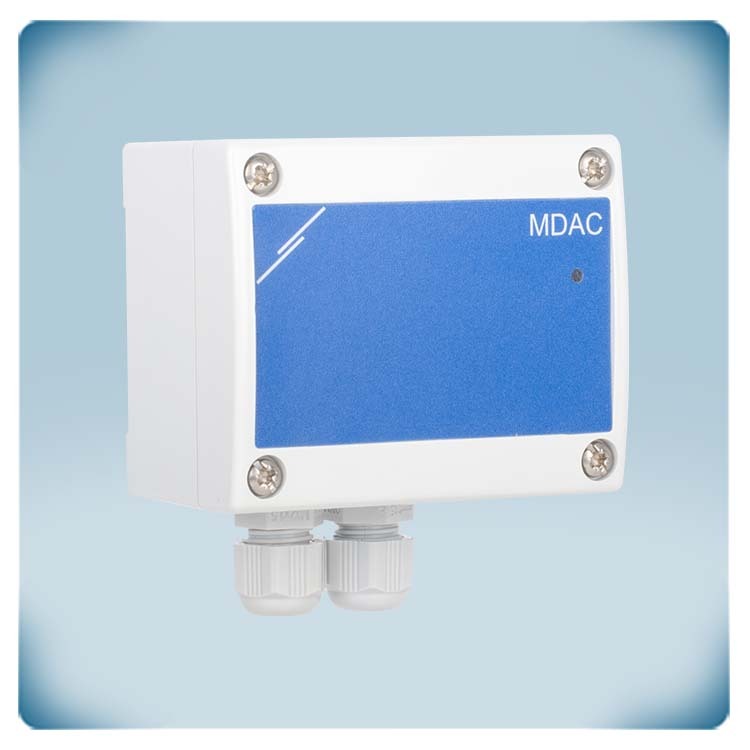

.webp "Convertisseur Modbus vers analogique | 4 sorties")

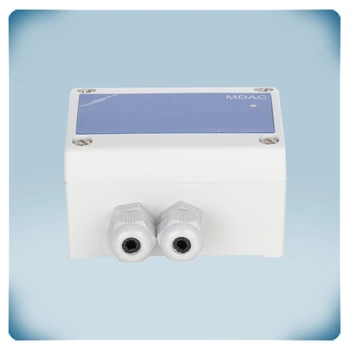

.webp "Presse-étoupes convertisseur Modbus vers analogique")

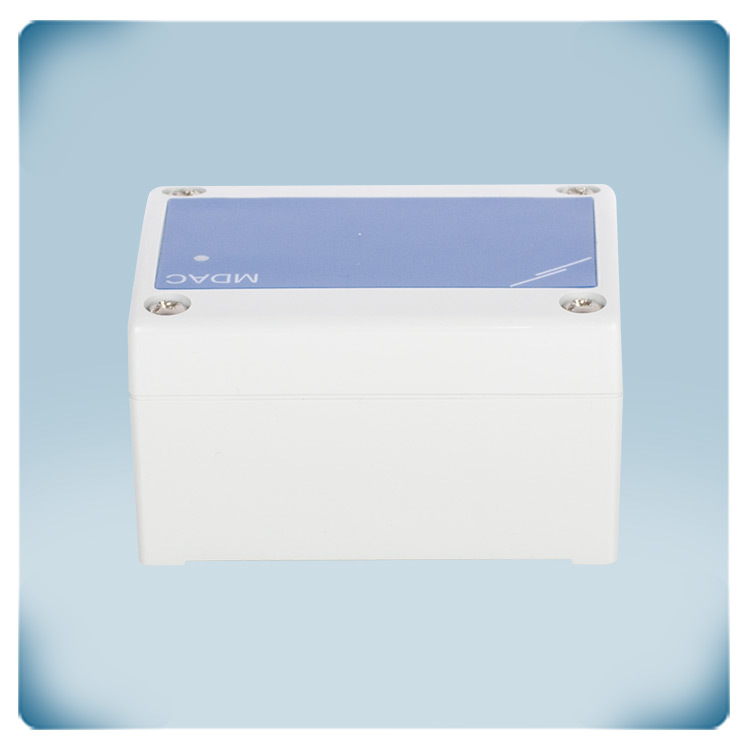

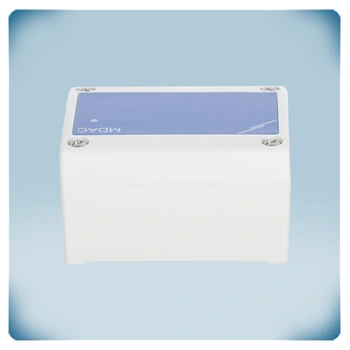

.webp "Boîtier convertisseur Modbus vers analogique")

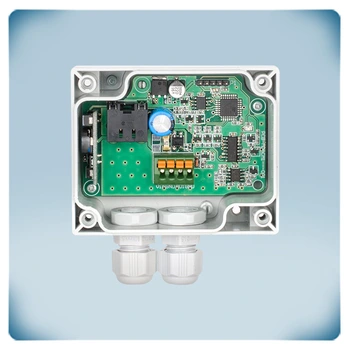

.webp "Circuit convertisseur Modbus vers analogique")
Déclaration CE
Convertisseur Modbus vers analogique
Description du produit
MDACM1 est un module de sortie pour les réseaux Modbus RTU avec 4 sorties analogiques / modulantes (0-10 VCC / 0-20 mA / 0-100% PWM) et une communication Modbus RTU. Ce module permet de contrôler ou de connecter des appareils sans communication Modbus RTU au réseau Modbus RTU. Il dispose d'une connexion «Power over Modbus» ou PoM. Cela signifie que la communication Modbus RTU et l'alimentation 24 VCC peuvent être connectées via un seul connecteur RJ45.
Spécifications et descriptions supplémentaires
Comment ça marche?
Les appareils Sentera communiquent entre eux via la communication Modbus RTU. Modbus RTU est un protocole de communication série qui utilise la technologie RS485. Certaines applications nécessitent une communication avec des produits non Sentera - par exemple un actionneur de registre, un ventilateur EC, etc. Ces produits non Sentera peuvent être connectés via ce module MDACM1. Ils peuvent recevoir des commandes via la sortie analogique de ce module. Le type de sortie peut être sélectionné : 0-10 VDC / 0-20 mA / 0-100% PWM. Le type de sortie par défaut est 0-10 VDC.
Contrôlé par Modbus RTU
La sortie analogique est contrôlée via des registres de maintien Modbus. Un appareil maître Modbus est nécessaire pour écrire une valeur dans le registre Modbus du module MDACM1 et pour contrôler sa sortie analogique. L'appareil maître contrôle la sortie en écrivant une valeur dans les registres de maintien Modbus 12.
Montage en saillie
Ce module Modbus RTU IO peut être monté sur une surface ou un mur. La communication Modbus RTU et la tension d'alimentation 24 VDC de ce module sont raccordées via la prise RJ45 ou via le bornier. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations Sentera 24 VDC avec connecteur RJ45. Le boîtier offre une protection IP65 contre la pénétration de saleté et d'eau.
