Convertisseur Modbus RTU vers analogique
Description du produit

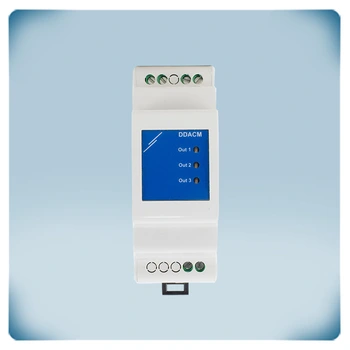

Les séries DDACM sont des modules de sortie pour Modbus RTU. Ils sont destinés à convertir le signal Modbus RTU en signal de sortie analogique / modulant (0—10 VCC / 0—20 mA / PWM). Ils disposent de 3 sorties et sont alimentés par Modbus. Cela signifie que la communication Modbus RTU et l'alimentation 24 VCC peuvent être connectées via un connecteur RJ45. Tous les paramètres sont accessibles via Modbus RTU. La série a besoin d'une unité maître, telle que le Sentera RDPU ou tout BMS ou module maître capable d'écrire une valeur dans les registres de stockage Modbus. Les convertisseurs peuvent contrôler des appareils avec des entrées de tension, de courant ou PWM, par ex. un ventilateur EC.
Spécifications et descriptions supplémentaires
Comment ça marche?
Les appareils Sentera communiquent entre eux via la communication Modbus RTU. Modbus RTU est un protocole de communication série qui utilise la technologie RS485. Certaines applications nécessitent une communication avec des produits non Sentera - par exemple un actionneur de registre, un ventilateur EC, etc. Ces produits non Sentera peuvent être connectés via ce module DDACM-O3. Ils peuvent recevoir des commandes via les 3 sorties analogiques de ce module. Les types de sortie peuvent être sélectionnés : 0-10 VDC / 0-20 mA / 0-100% PWM. Ces sorties ne sont pas galvaniquement séparées de l'entrée Modbus RTU.
Contrôlé par Modbus RTU
Les sorties analogiques peuvent être contrôlées via 3 registres Modbus. Un appareil maître Modbus est nécessaire pour écrire la valeur correcte dans les registres Modbus du module DDACM-03 et pour contrôler ses sorties analogiques. Le maître contrôle les sorties en écrivant une valeur dans les registres de maintien Modbus 12, 16 et 20. Les trois indicateurs LED fournissent une indication d'état des sorties. En fonctionnement normal et une valeur de sortie > 0, la LED est verte. Lorsque la sortie est 0, la LED est jaune. En cas de problème (matériel ou lié à Modbus), la LED est rouge.

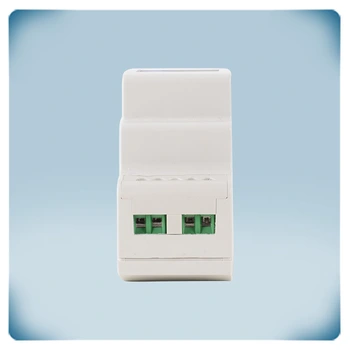

Montage sur rail DIN

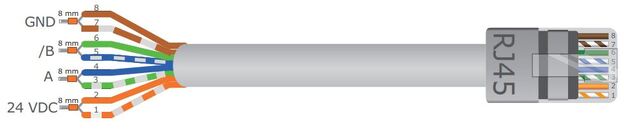

Ce module Modbus RTU IO peut être monté sur un rail DIN. La communication Modbus RTU et la tension d'alimentation 24 VDC de ce module sont connectées via la prise RJ45. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations Sentera 24 VDC avec connecteur RJ45. Le boîtier offre une protection IP30 contre la pénétration de poussière et d'humidité.
