Convertisseur analogique vers Modbus RTU | 4 entrées

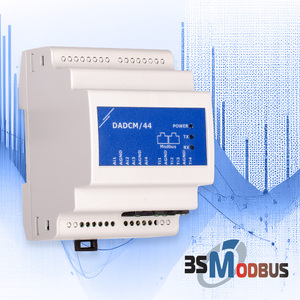

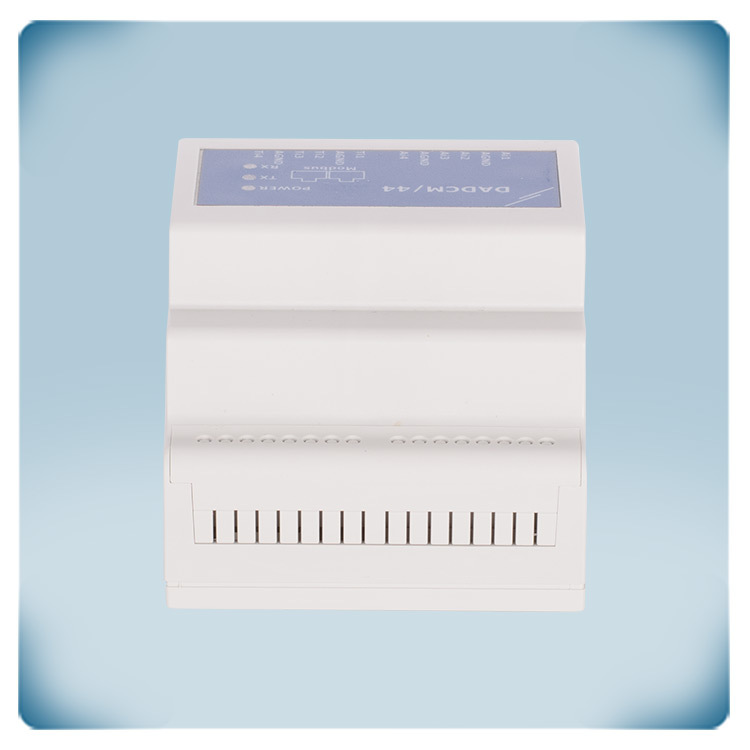

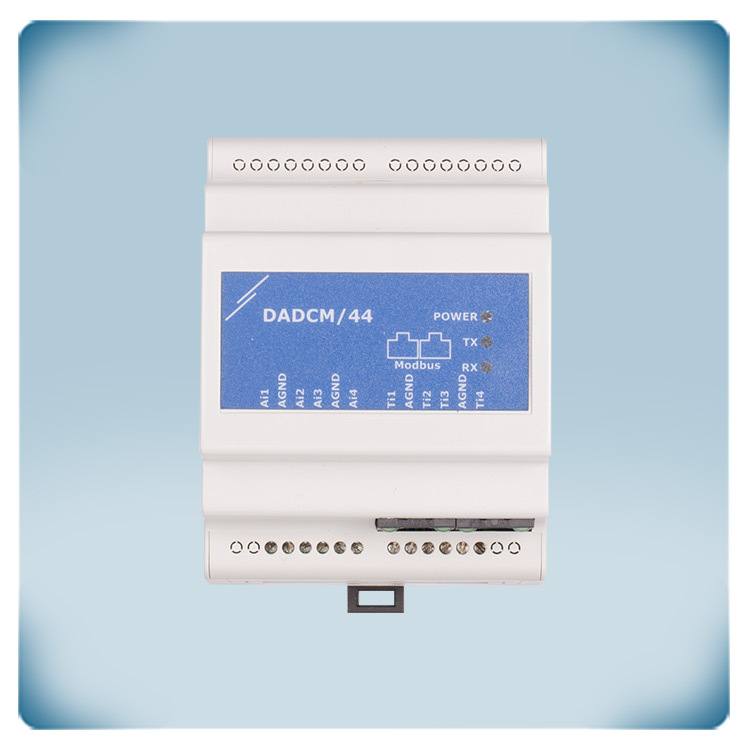

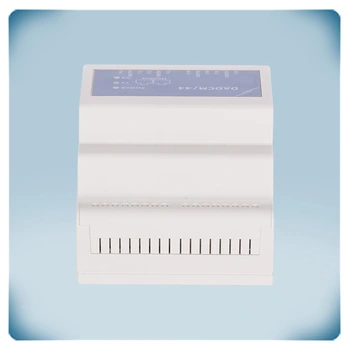

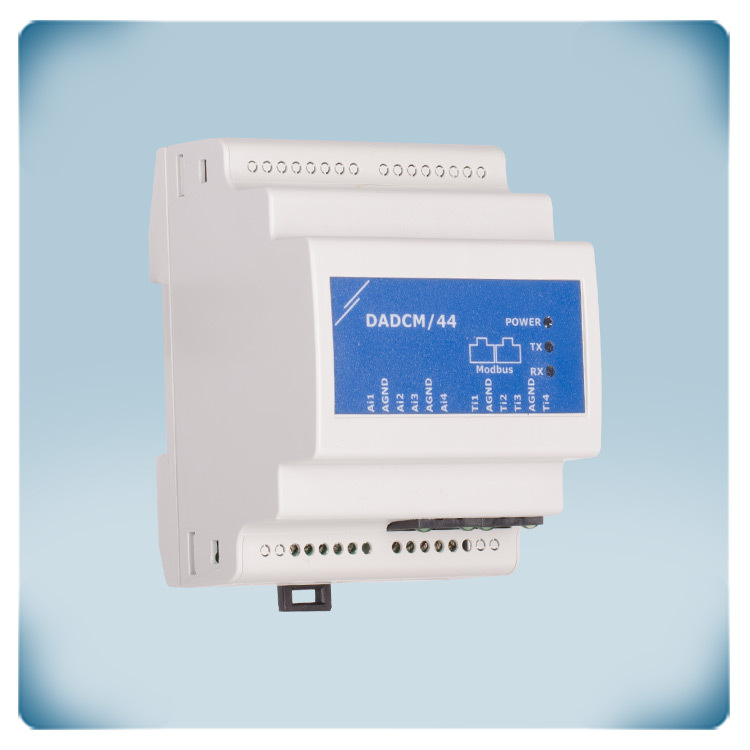

Description du produit
Les DADCM sont des convertisseurs analogique vers numérique (Modbus RTU)
Les DADCM-44 possèdent 4 entrées de température et 4 entrées analogiques.
Des sondes de température PT500 ou PT1000 peuvent être connectées via les 4 entrées de température.
Le type des 4 entrées analogiques peut être sélectionné via Modbus RTU : 0-10 VCC / 0-20 mA / 0-100 % PWM.
Le type d'entrée par défaut pour les 4 entrées analogiques est de 0-10 VCC.
Les signaux entrants des sondes de température et des entrées analogiques sont transférés aux registres d'entrée Modbus RTU.
L'alimentation électrique est de 24 VCC, PoM. Cela signifie que l'alimentation électrique et la communication Modbus RTU sont toutes deux connectées via la prise RJ45.
Ce module peut être monté sur rail DIN dans une armoire électrique
Spécifications et descriptions supplémentaires
Contexte
La plupart des produits Sentera communiquent entre eux via le protocole de communication Modbus RTU, qui utilise la technologie RS485. Dans certains cas, il est nécessaire d'établir une communication avec des produits externes non-Sentera, tels que les actionneurs de volets et les ventilateurs EC. Pour cela, un convertisseur analogique / numérique Modbus est utilisé pour intégrer les capteurs analogiques dans le réseau de communication Modbus RTU.
Comment fonctionne-t-il ?
Le convertisseur est connecté à des capteurs analogiques qui mesurent des grandeurs physiques comme la température, la pression, l’humidité relative, etc sous forme de signaux analogiques. Il reçoit ces signaux et les convertit en données numériques compréhensibles par le protocole Modbus RTU. Une fois les données converties, le convertisseur les transmet au réseau Modbus. Il peut dès lors communiquer avec d’autres dispositifs compatibles Modbus.
Solution de Sentera.
Les dispositifs Sentera communiquent entre eux via le protocole de communication Modbus RTU, qui utilise la technologie RS485. Les dispositifs externes peuvent être connectés de manière transparente via le module DADCM-44. Ces dispositifs externes transmettent des données via 4 entrées analogiques et 4 entrées de température fournies par ce module. Par défaut, les entrées analogiques sont configurées pour des signaux d'entrée de 0-10 VCC. Cependant, vous pouvez ajuster le type d'entrée via le protocole Modbus RTU. Pour les quatre entrées analogiques, vous pouvez choisir entre des signaux de 0-10 VCC et de 0-20 mA. Les quatre autres entrées de température utilisent le signal des sondes PT500 ou PT1000. Les valeurs des signaux d'entrée analogiques et de température sont converties en valeurs stockées dans huit registres d'entrée Modbus, qui peuvent être lus par un dispositif Maître Modbus.
À propos de Modbus RTU
Modbus RTU est un protocole de communication série largement utilisé qui permet la transmission de données entre des dispositifs sur un réseau de communication série en utilisant la technologie RS485. Modbus RTU est couramment utilisé dans les applications industrielles et d'automatisation pour faciliter l'échange de données entre divers dispositifs, tels que des capteurs, des contrôleurs et des actionneurs, de manière fiable et normalisée. Le convertisseur analogique / numérique Modbus DADCM-44 est un dispositif conçu pour intégrer des signaux analogiques dans un réseau de communication Modbus. Il convertit les signaux analogiques provenant de capteurs ou d'autres dispositifs en registres Modbus numériques à des fins de surveillance et de contrôle. Le convertisseur interagit avec les signaux d'entrée analogiques, les numérise et communique les données numériques via le protocole Modbus. Le convertisseur fonctionne généralement comme un dispositif Modbus Esclave, permettant la lecture ou l'écriture de données via les codes de fonction Modbus.
Câblage simplifié
La communication Modbus RTU et l'alimentation électrique 24 VCC pour ce module sont facilitées via la prise RJ45, en utilisant un câble Ethernet standard. Vous pouvez également sertir votre propre câble avec un connecteur RJ45. Il est essentiel de respecter les normes appropriées en matière d'alimentation et de câblage lors de l'utilisation d'une alimentation électrique 24 VCC Power over Modbus (PoM) pour garantir un fonctionnement sûr et fiable. L'unité est équipée de deux prises RJ45 – une pour PoM et une autre pour la connexion à d'autres modules Modbus. Pour l'alimentation du convertisseur, un module d'alimentation électrique 24 VCC monté sur rail DIN DRPS8-24-40 spécialement conçu est disponible.
Indicateurs LED

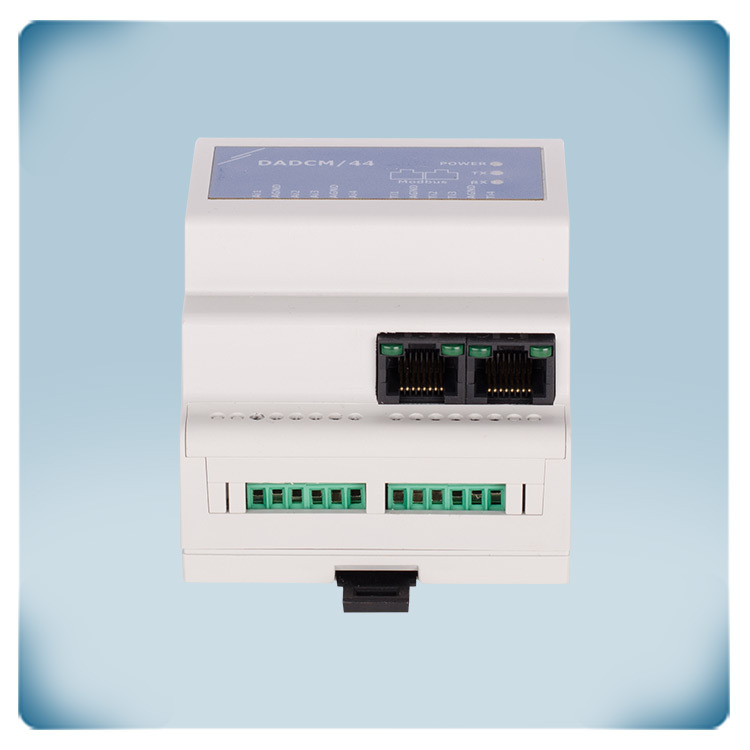

L'unité dispose de trois indicateurs LED verts standard sur son boîtier, représentant l'état de l'alimentation, la transmission des données et la réception des données. Chacune des deux prises RJ45 comprend deux LED vertes, qui clignotent pour indiquer une communication Modbus RTU active.

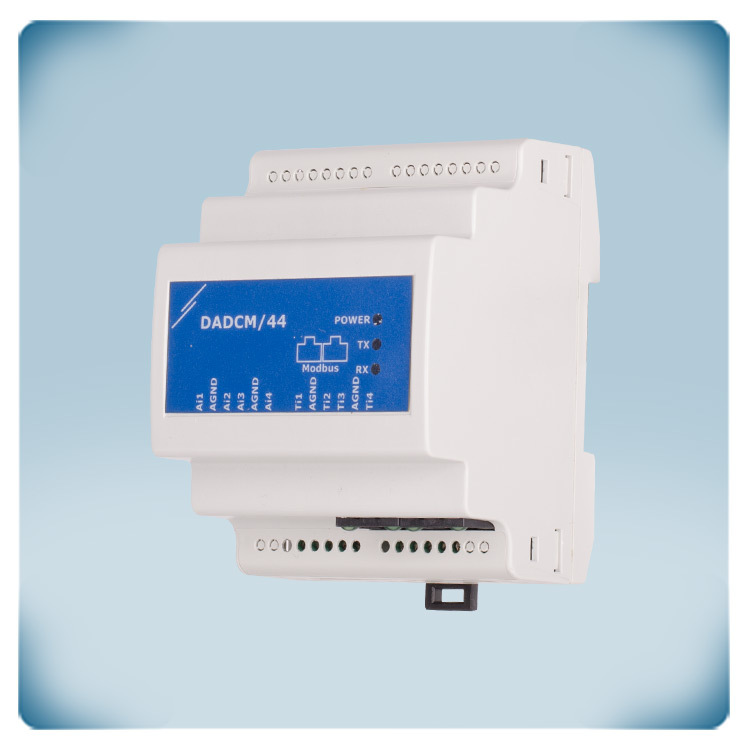

Boîtier rail DIN
Les boîtiers rail DIN sont spécialement conçus pour monter et protéger des composants électroniques ou électriques sur un rail DIN à l'intérieur d'une armoire électrique ou d'un tableau de commande. Ces boîtiers sont couramment utilisés dans les environnements industriels et d'automatisation pour sécuriser et organiser divers dispositifs. Le boîtier DADCM-44, comme les autres boîtiers rail DIN, est conçu pour être compact et facile à installer. Il est fabriqué en interne pour garantir qualité et durabilité, et l'installation est simple – il suffit de monter l'appareil sur le rail et de le verrouiller à l'aide du clip situé en bas de l'appareil. Le boîtier propose un indice de protection IP30, ce qui signifie qu'il offre une protection contre la saleté et la poussière. Il est fabriqué à partir d'un mélange plastique PC-ABS de haute qualité qui combine la robustesse et la résistance à la chaleur du PC.
