Commutateur commande ventilateur | 3 vitesses | position arrêt
Description du produit
SMT-1-30-4C est un interrupteur de commande à trois étapes + position d'arrêt, conçu pour régler manuellement la vitesse des ventilateurs monophasés à 3 vitesses. Le principe de fonctionnement de ces interrupteurs de commande à 3 étapes est de connecter le réseau 230 VCA soit à l'enroulement de démarrage du moteur, soit à l'un des points de connexion de l'enroulement principal du moteur. Le 230 VCA est donc connecté à un seul des trois contacts. Cela vous permet d'ajuster la vitesse du ventilateur de minium au maximum en 3 étapes. Les contacts peuvent avoir une charge maximale de 10 A (résistif) ou 3 A (inductif), 230 VCA. Convient pour le montage encastré (IP44) / en surface (IP54).
Spécifications et descriptions supplémentaires
Régler la vitesse des ventilateurs à 3 vitesses

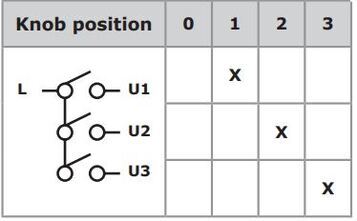

Un moteur monophasé à 3 vitesses dispose de 3 points de connexion sur le bobinage principal du moteur. Afin de sélectionner l'une des trois vitesses, l’alimentation est connectée sur l'un de ces points de connexion. Le SMT-1-30-3B est un interrupteur à 3 positions pour régler manuellement la vitesse de ces ventilateurs monophasés à 3 vitesses. L'une des 3 vitesses est sélectionnée au moyen du bouton rotatif sur le boîtier.
Position d'arrêt
En plus des 3 positions pour les différentes vitesses, cette version dispose également d'une position d'arrêt.
Un seul boîtier, 2 possibilités de montage
Le boîtier du SMT est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV et protège des chocs. Le boîtier protège l'électronique contre la pénétration de poussière, de saleté et d'eau selon l'indice de protection IP44 pour le montage encastré et selon l'indice de protection IP54 pour le montage en surface.
Le boîtier du SMT est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV et protège des chocs. Le boîtier protège l'électronique contre la pénétration de poussière, de saleté et d'eau selon l'indice de protection IP44 pour le montage encastré et selon l'indice de protection IP54 pour le montage en surface.
Pour plus d'informations, visitez notre microsite.
