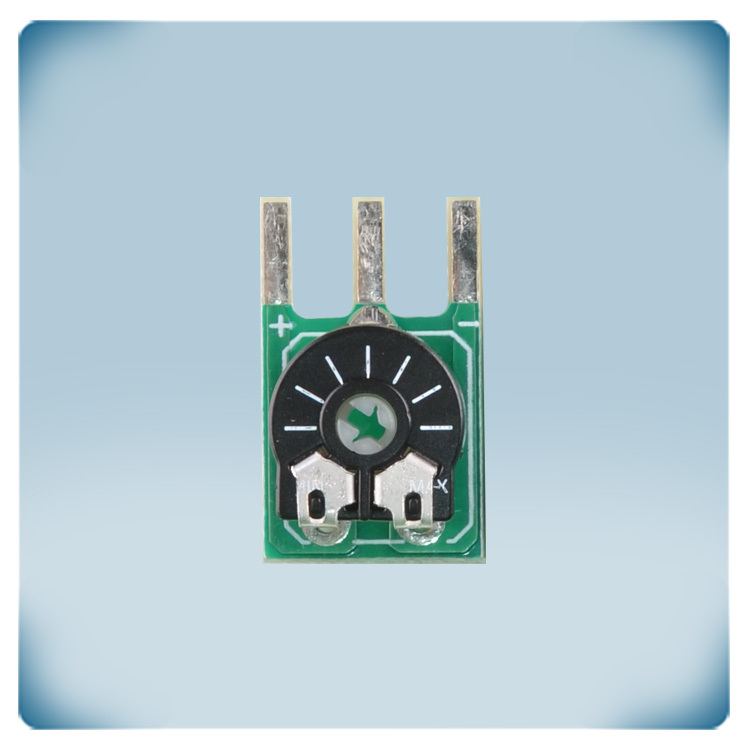

Circuit avec potentiomètre 10 Kohm | pas 5 mm
Description du produit

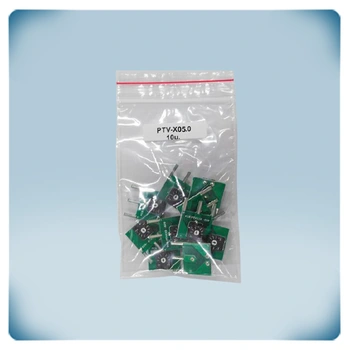

Les potentiomètres PTV sont destinés au contrôle manuel des ventilateurs EC, des variateurs de vitesse AC et des actionneurs. Il nécessite une tension d'entrée comprise entre 0 et 30 VCC et fournit un signal de sortie variable continu qui peut être réglé via le trimmer. La plage du signal de sortie va de 0 VCC vers la tension fournie. Il existe deux versions de produit: PTV-X05.5 pour le montage dans des borniers au pas de 5 mm et PTV-X10.0 pour le montage dans des borniers au pas de 10 mm.
Spécifications et descriptions supplémentaires
Ce potentiomètre passif peut être inséré directement dans les borniers de certains appareils Sentera grâce à la distance de pas de 5 mm. Ceci est très pratique et économique au cas où vous n'auriez besoin de régler qu'une seule fois le signal d'entrée du variateur. Vous placez le potentiomètre dans les borniers, vous réglez la vitesse souhaitée et le tour est joué! Si vous avez besoin d'ajuster la vitesse régulièrement, il est préférable d'utiliser les potentiomètres MTP ou USP.
À quoi sert un potentiomètre dans une installation CVC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Potentiomètre passif
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.
Tension d’entrée
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Visitez notre microsite pour plus d'informations.
