Capteur d’ambiance CO2 multifonctionnel intelligent | PoM

Code article RCMFM-3
GTIN 0.540.100.301.891.0
No d'intrastat 90.32.89.00
Catégorie Contrôleurs de CO2 ambiant
Stock actuel 0 Unité

Description du produit


La température, l'humidité et les niveaux de CO2 dans un local sont contrôlés via la communication Modbus RTU. La tension d'alimentation est de 24 V DC PoM, ce qui permet de connecter à la fois la communication Modbus RTU et l'alimentation 24 V DC à l'aide d'un seul connecteur RJ45.

Il est possible de remplacer l'élément capteur de CO2 si nécessaire. Le capteur de lumière ambiante peut être utilisé dans divers contextes pour réguler le système de ventilation en fonction du nombre de personnes présentes dans l'espace.
Grâce à Modbus RTU, tous les réglages peuvent être ajustés, et les mesures ainsi que les valeurs de sortie sont accessibles. De plus, l'intensité lumineuse des LED utilisées pour l'indication de statut est modifiable.

Ce capteur est couramment utilisé dans les applications commerciales et résidentielles.

Spécifications et descriptions supplémentaires

Technologie de détection NDIR photoacoustique

Les êtres humains produisent du CO2 (dioxyde de carbone) en respirant. ce qui fait de la concentration de CO2 un bon indicateur du taux d'occupation et du niveau d'activité dans un espace.Dans de nombreuses applications, les capteurs de CO2 sont utilisés pour déterminer les besoins en ventilation. Ce transmetteur HVAC offre une indication visuelle claire du niveau de CO2 via des LED vertes, jaunes et rouges. La LED verte indique un niveau de CO2 normal, signifiant une bonne fourniture d'air frais. La LED jaune signale que le niveau de CO2 atteint la plage d'alerte. La LED rouge signifie un niveau de CO2 trop élevé ou une insuffisance d'air frais.

Les valeurs mesurées de température, d'humidité relative, de CO2 et de lumière ambiante sont accessibles via Modbus RTU. La technologie de détection photoacoustique utilisée pour mesurer le CO2 rend le capteur très sensible et spécifique, idéal pour détecter divers gaz. L'utilisation de longueurs d'onde infrarouges spécifiques aux lignes d'absorption du CO2 minimise les interférences avec d'autres gaz.



Contrairement aux capteurs NDIR transmissifs, les capteurs NDIR photoacoustiques mesurent l'énergie absorbée par les molécules de CO2. Lorsque l'émetteur infrarouge est pulsé, les molécules de CO2 absorbent la lumière infrarouge, provoquant des vibrations moléculaires supplémentaires qui génèrent une onde de pression dans la chambre de mesure. Plus la concentration de CO2 est élevée, plus la lumière est absorbée, augmentant ainsi l'amplitude de l'onde acoustique. Un microphone dans la chambre détecte cette onde, permettant de calculer la concentration de CO2. La détection NDIR photoacoustique permet une miniaturisation accrue de la chambre de mesure et rend les capteurs plus robustes mécaniquement et thermiquement.


Contrôle de l'apport en air frais

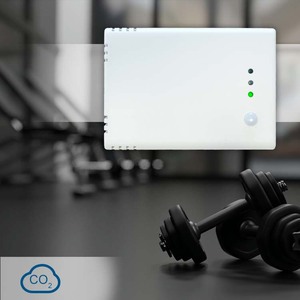

Sensor CO2

La sortie de ce capteur peut contrôler un ventilateur EC, un contrôleur de vitesse de ventilateur AC ou un actionneur de registre. La valeur de sortie varie proportionnellement à la température, à l'humidité et à la concentration de CO2. Le capteur augmentera la vitesse du ventilateur ou ouvrira le registre si plus d'air frais est nécessaire.

Connexion à 4 fils

Les borniers à ressort réduisent le temps de câblage et d'installation, éliminant le besoin de maintenance de routine et assurant un contact fiable pour les fils rigides ou souples. La tension d'alimentation est de 24 volts en courant continu. Les bornes de terre de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne, nécessitant l'utilisation d'un câble à 4 fils pour connecter ce capteur. La plupart des alimentations 24 V DC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V DC améliore la sécurité et la fiabilité de votre installation.

Facilité d'utilisation

Ce capteur nécessite très peu de configuration et est quasiment prêt à l'emploi une fois installé. La température et l'humidité relative, souvent spécifiques à la région et à la saison, sont ajustées lors de l'installation. Les autres réglages par défaut conviennent à la plupart des applications, mais peuvent être ajustés via les registres Modbus si nécessaire. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VDC, 0-20 mA, 0-100% PWM, Modbus RTU.

Les niveaux de lumière des LED d'indication d'état sont ajustables et il est possible de désactiver une ou plusieurs valeurs de mesure. La carte des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.

 Auto-étalonnage pour compenser la dérive du capteur

L'algorithme auto-étalonnant ABC logic est activé par défaut. Cet algorithme est conçu pour des applications où les concentrations de CO2 descendent à des niveaux ambiants extérieurs (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, typiquement observées pendant les périodes inoccupées. Le capteur atteint sa précision opérationnelle après 25 heures de fonctionnement continu dans des conditions d'exposition à des niveaux de référence ambiants d'air à 400 ppm ± 10 ppm CO2.

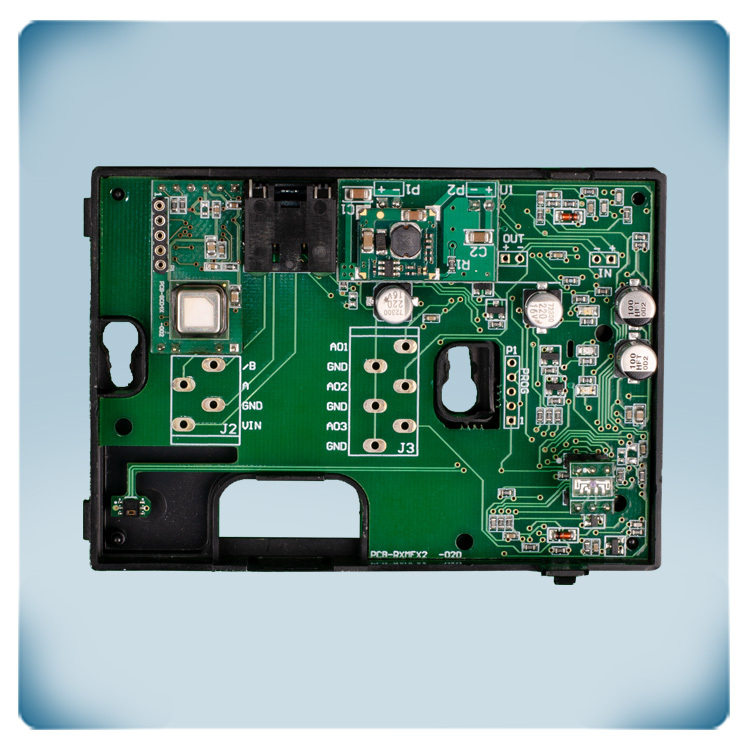

Montage mural

Le boîtier offre une protection IP30 contre la poussière et l'humidité et peut être monté sur un mur intérieur. Pour des performances optimales, il doit être protégé de la lumière directe du soleil.

Surveillance de la qualité de l'air

Pour en savoir plus sur notre technologie de détection et comment elle peut améliorer la qualité de l'air dans vos espaces, cliquez ici
