Boîtier de distribution PoM | 22 prises
Description du produit

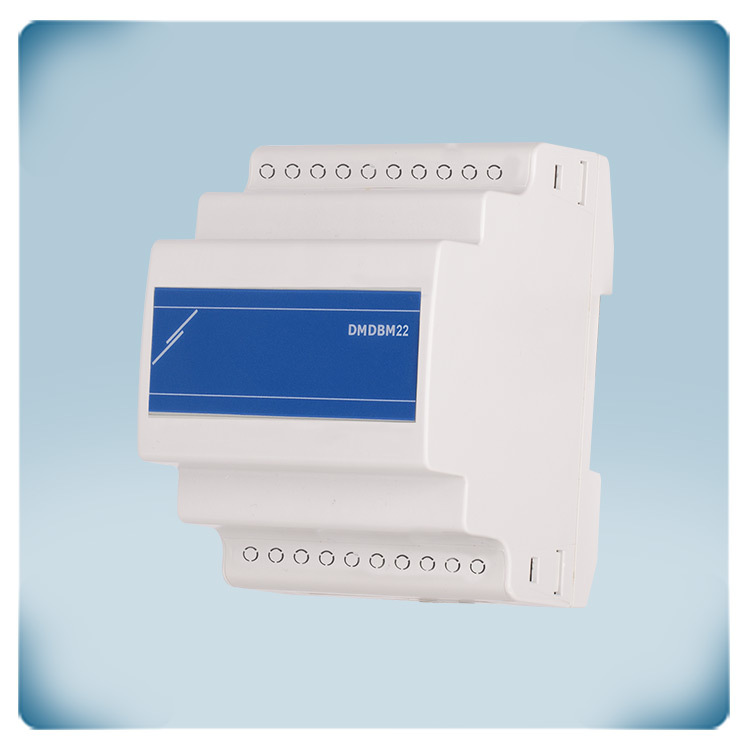

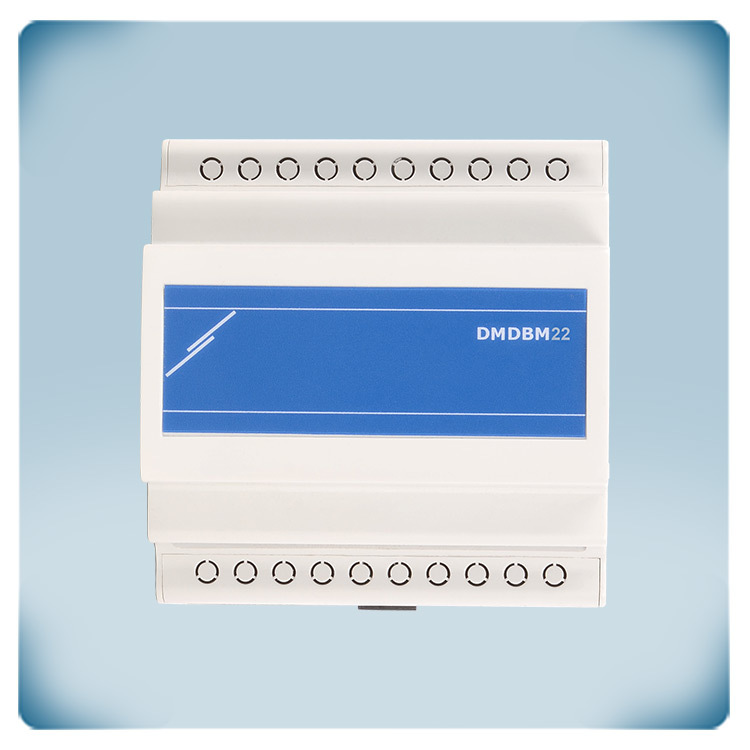

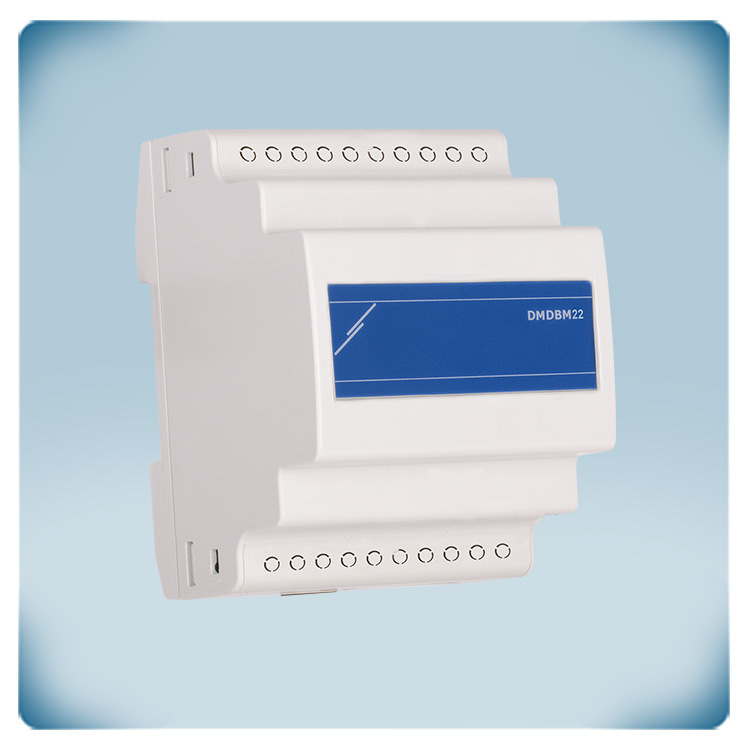

Le DMDBM22 est un boîtier de distribution pour la communication Modbus RTU et la tension d'alimentation. Il peut être utilisé pour interconnecter les appareils Sentera. Il dispose de 10 canaux pour les appareils alimentés en 24 VCC et de 12 canaux pour les appareils alimentés en 3,3 VCC. La communication Modbus RTU et la tension d'alimentation 24 VCC sont transmises via les prises RJ45. La communication Modbus RTU et la tension d'alimentation 3,3 VCC sont transmises via les prises RJ12. Une alimentation externe est requise. Le courant distribué maximal est de 1,5 A (consommation de courant maximale combinée des appareils 3,3 VCC et 24 VCC connectés). Le boîtier offre une protection IP20 contre la pénétration de poussière. Il peut être installé sur un rail DIN, de préférence dans une armoire électrique.
Spécifications et descriptions supplémentaires
10 prises RJ45

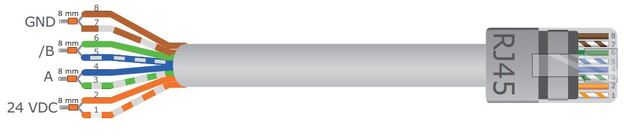

Ce boîtier de distribution Mobus RTU propose dix prises RJ45. Ces prises RJ45 sont connectées en interne (connexion parallèle). Via les prises RJ45, les appareils Sentera avec alimentation 24 VDC peuvent être interconnectés - connexion PoM. Via la connexion Sentera PoM, la communication Modbus RTU et l'alimentation 24 VDC sont distribuées via un seul câble UTP avec connecteur RJ45. Une alimentation externe 24 VDC est nécessaire. Cette boîte de distribution simplifie le câblage et la connexion des appareils Sentera. Branchez-le simplement via un connecteur RJ45 !
12 prises RJ12

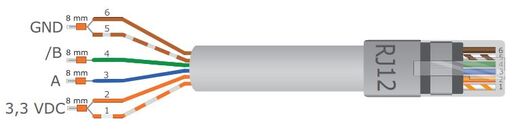

Les douze prises RJ12 peuvent être utilisées pour interconnecter des appareils Sentera avec une alimentation 3,3 VDC. La communication Modbus RTU et la tension d'alimentation 3,3 VDC sont distribuées sur les appareils connectés via les prises RJ12. La consommation de courant combinée de tous les appareils connectés ne doit pas dépasser 1,5 A (appareils 3,3 VDC et 24 VDC combinés).
Longueur de câble maximale
Un réseau Modbus RTU doit avoir une topologie en ligne. La longueur maximale de la ligne principale est d'environ 1 000 m. La longueur combinée de toutes les lignes secondaires ne doit pas dépasser 20 m. La longueur de la ligne principale peut être augmentée via des répéteurs Modbus. Consultez notre guide d'installation Modbus RTU pour plus d'informations sur la communication Modbus RTU.
Boîtier solide
Le boîtier est en plastique r-ABS VO (UL94) de haute qualité. Ce matériau éteint les flammes en cas d'incendie, très bien et offre une bonne protection contre les chocs.

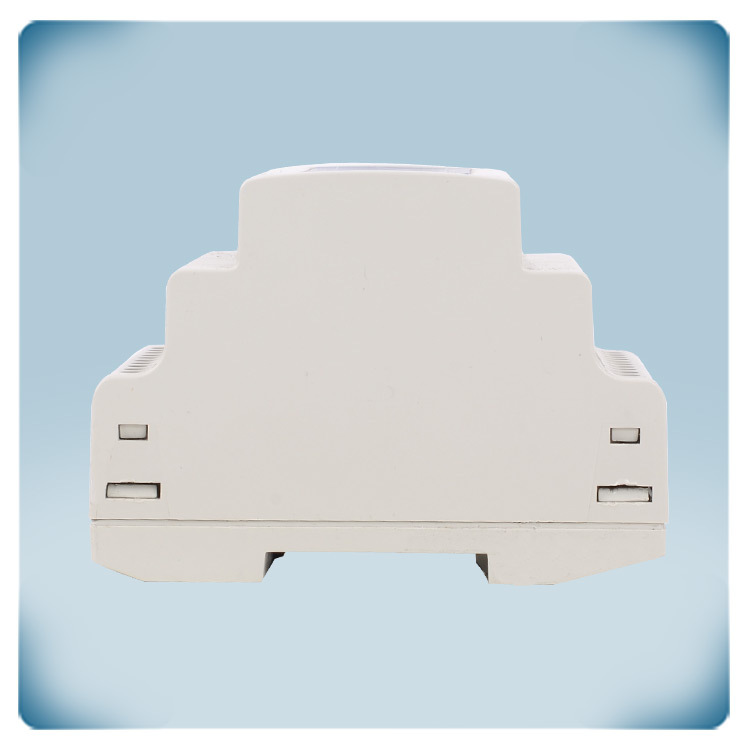

Il offre une protection IP20 contre la pénétration de poussière et d'eau. Il peut être monté sur un rail DIN.
