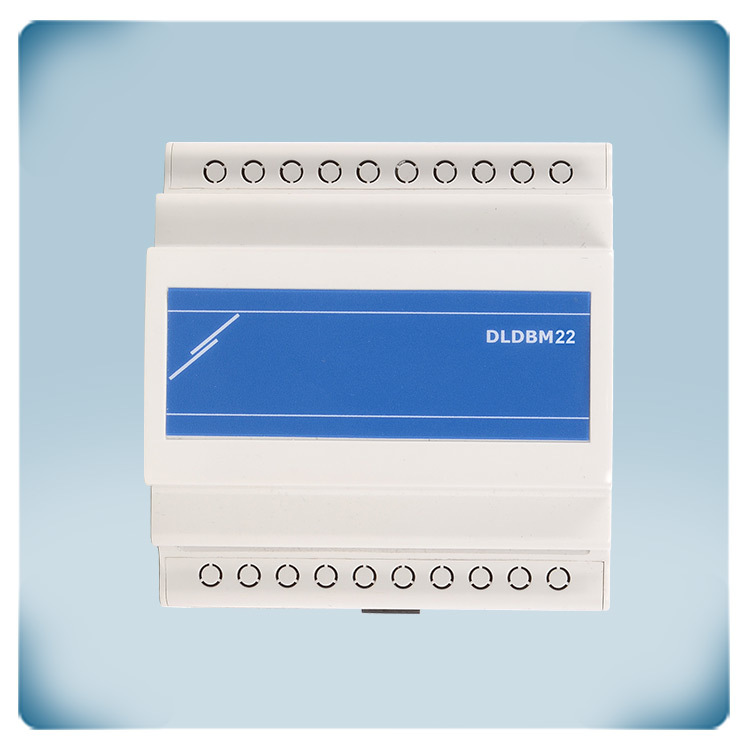

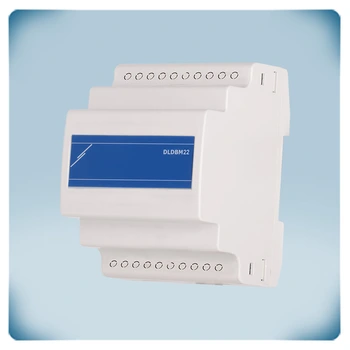

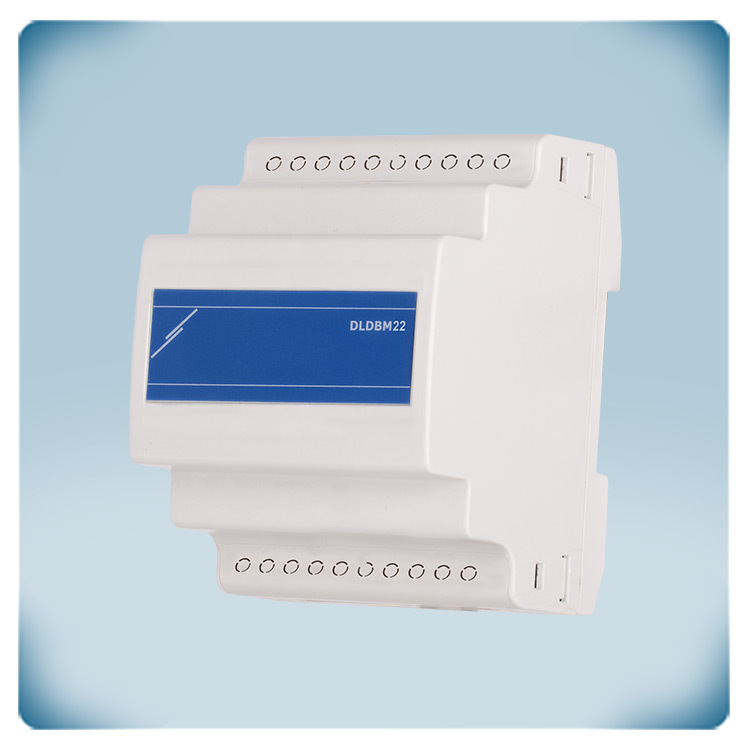

Boîtier de distribution PoM | 22 prises | alimentation
Description du produit
Boîtier de distribution montage sur rail DIN pour la communication Modbus RTU et l'alimentation: 24 VCC et 3,3 VCC. Le DMDBM22 dispose également d’une alimentation intégrée de 3,3 VCC (5 W). Modbus RTU et l'alimentation sont distribués via: un connecteur RJ45 10x (24 VCC) et un connecteur RJ12 12x (3,3 VCC). Courant distribué maximum: 1,5 A (courant résumé 3,3 VCC et 24 VCC).
Spécifications et descriptions supplémentaires

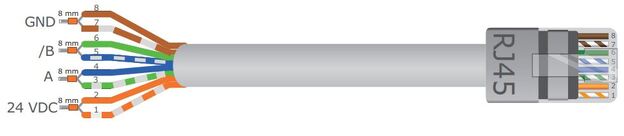

10 prises RJ45
Ce boîtier de distribution Mobus RTU dispose de dix prises RJ45. Ces prises RJ45 sont connectées en interne (connexion parallèle). Via les prises RJ45, les appareils Sentera avec alimentation 24 VDC peuvent être interconnectés - connexion PoM. Via la connexion Sentera PoM, la communication Modbus RTU et l'alimentation 24 VDC sont distribuées via un seul câble UTP avec connecteur RJ45. Une alimentation externe 24 VDC est nécessaire. Cette boîte de distribution simplifie le câblage et la connexion des appareils Sentera. Branchez-le simplement via un connecteur RJ45 !

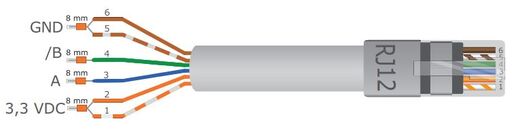

12 prises RJ12
Les douze prises RJ12 peuvent être utilisées pour interconnecter des appareils Sentera avec une alimentation 3,3 VDC. La communication Modbus RTU et la tension d'alimentation 3,3 VDC sont distribuées sur les appareils connectés via les prises RJ12. La tension d'alimentation 3,3 VDC est dérivée de l'alimentation 24 VDC sur les prises RJ45. S'il n'y a pas d'alimentation externe 24 VDC connectée aux prises RJ45, il n'y aura pas non plus de 3,3 VDC disponible. La consommation de courant combinée de tous les appareils connectés ne doit pas dépasser 1,5 A (appareils 3,3 VDC et 24 VDC combinés).
Longueur de câble maximale
Un réseau Modbus RTU doit avoir une topologie en ligne. La longueur maximale de la ligne principale est d'environ 1 000 m. La longueur combinée de toutes les lignes secondaires ne doit pas dépasser 20 m. La longueur de la ligne principale peut être augmentée via des répéteurs Modbus. Consultez notre guide d'installation Modbus RTU pour plus d'informations sur la communication Modbus RTU.
Boîtier solide
Le boîtier est en plastique r-ABS VO (UL94) de haute qualité. Ce matériau éteint les flammes en cas d'incendie, très bien et offre une bonne protection contre les chocs.

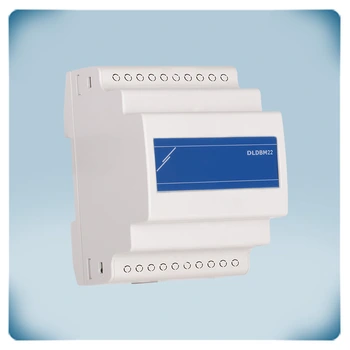

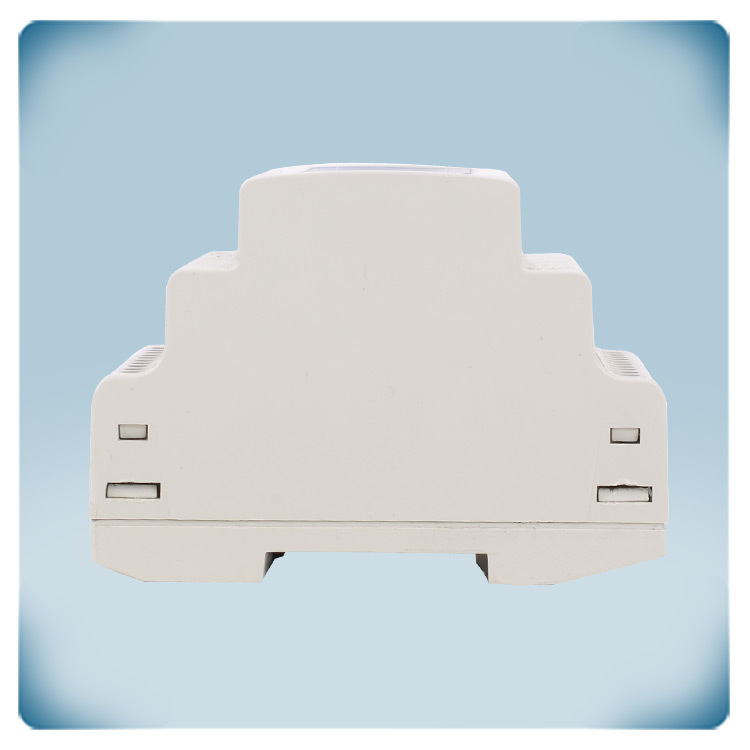

Il offre une protection IP20 contre la pénétration de poussière et d'eau. Il peut être monté sur un rail DIN.
