Trafo-Drehzahlsteller | TK Motorschutz | Fernabschaltung | 13 A
Produktbeschreibung

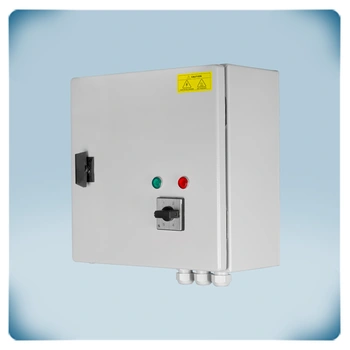

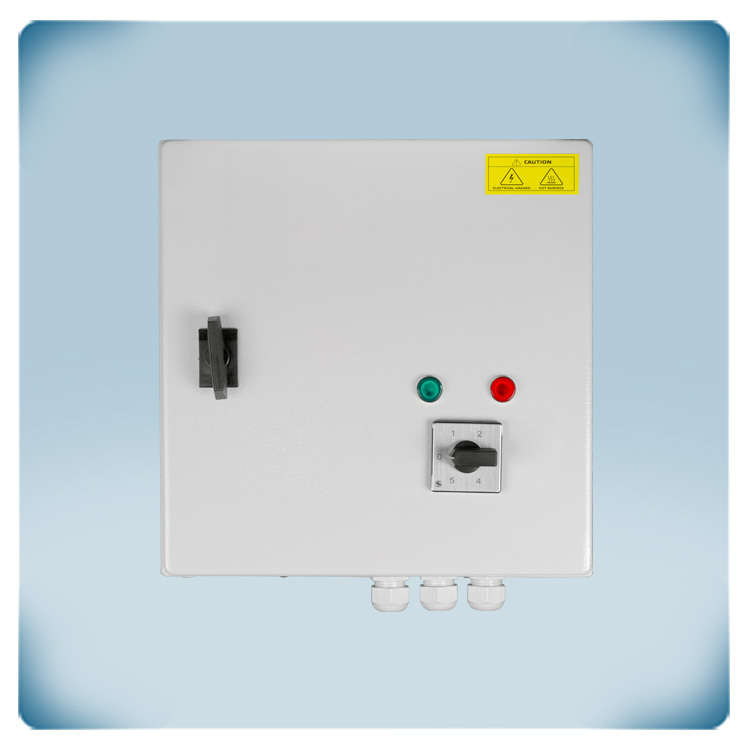

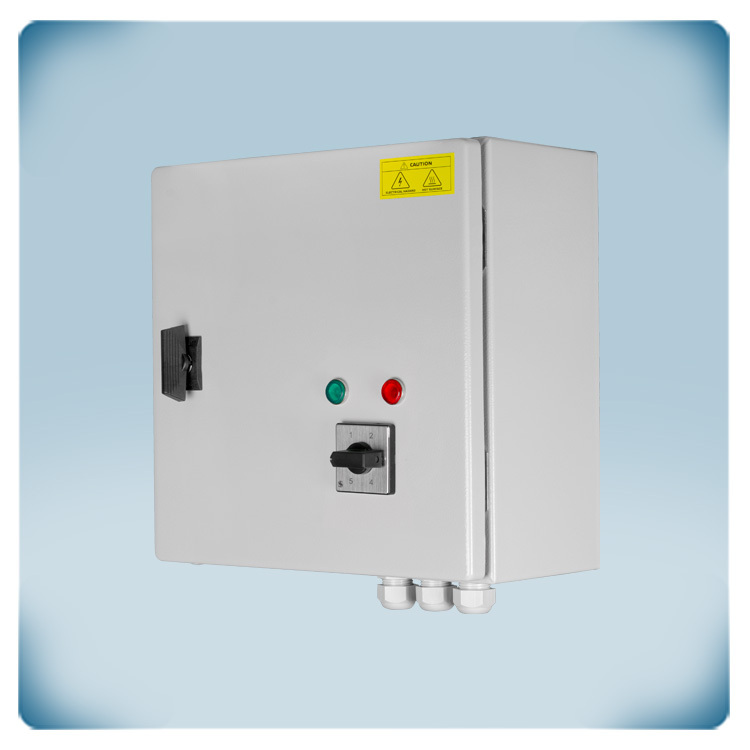

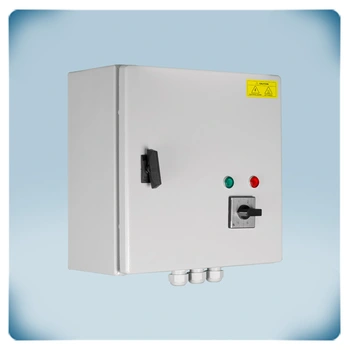

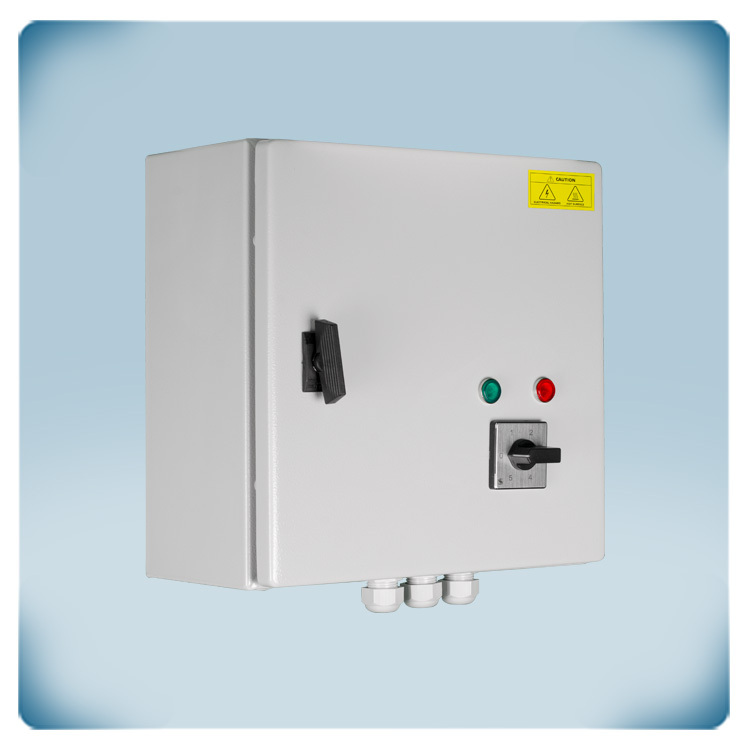

Ein normaler einphasiger 5-Stufen-Trafo, aber mit zusätzlichen Möglichkeiten, das ist der STRA-1. Die Drehzahl Ihrer Wechselstromventilator kann über den Knopf mit Nullstellung an der Vorderseite eingestellt werden. Der (kombinierte) maximale Motorstrom beträgt 13 A. Über die digitalen Eingänge kann der Motor ferngesteuert freigegeben oder gesperrt werden. Die Motorvollschutzeinrichtung schaltet den Motor im Falle einer Überhitzung ab. Nach einem Stromausfall läuft der Motor automatisch wieder an. Der Alarmausgang und der ungeregelte Ausgang können externe Geräte ansteuern, um Warnungen zu erzeugen oder den Normalbetrieb zu bestätigen. Das Gehäuse kann zur Aufputzmontage verwendet werden und bietet Schutzart IP54. Die Drehzahl wird geregelt, indem die Motorspannung über Spartransformatoren in 5 Stufen reduziert wird. Diese Technologie erzeugt eine Ausgangsspannung mit perfekter Sinusform, die einen leisen Motorbetrieb garantiert.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler?
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl manuell in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl manuell in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Thermischer Motorschutz
Dieser Drehzahlregler bietet die gleiche Drehzahlregelung wie die Standardserie STR-1 mit einigen zusätzlichen Optionen. Eine davon ist die Möglichkeit, thermische Motorkontakte zu überwachen. TK oder Thermokontakte überwachen die Temperatur innerhalb der Motorwicklungen. Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden, und aktiviert den Alarmausgang. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, müssen beide TK-Klemmen des Reglers gebrückt werden, um eine normale Motortemperatur zu simulieren.
Dieser Drehzahlregler bietet die gleiche Drehzahlregelung wie die Standardserie STR-1 mit einigen zusätzlichen Optionen. Eine davon ist die Möglichkeit, thermische Motorkontakte zu überwachen. TK oder Thermokontakte überwachen die Temperatur innerhalb der Motorwicklungen. Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden, und aktiviert den Alarmausgang. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, müssen beide TK-Klemmen des Reglers gebrückt werden, um eine normale Motortemperatur zu simulieren.
Eingänge bieten Fernsteuerungsmöglichkeiten

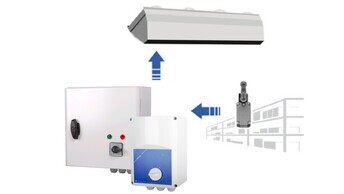

Darüber hinaus bietet die STRA1-Serie dank der zusätzlichen Eingänge mehr Steuerungsmöglichkeiten. Über diese Eingänge kann der Motor aus der Ferne aktiviert oder deaktiviert werden. So kann zum Beispiel ein Türkontakt zur Steuerung eines Luftschleiers angeschlossen werden. Wenn die Tür geöffnet wird, aktiviert der Türkontakt den Luftschleier über den Eingang der STRA1-Steuerung. Der Luftschleier läuft mit einer festen Geschwindigkeit, die über den Drehschalter eingestellt wird. Ein anderes Beispiel ist der Anschluss eines Rauchalarms an den Eingang. Wenn ein Rauchalarm auftritt, wird der Motor deaktiviert - unabhängig vom Status des anderen Eingangs. Auf diese Weise kann die Ausbreitung von giftigen Rauchgasen durch das Lüftungssystem verlangsamt werden.
Darüber hinaus bietet die STRA1-Serie dank der zusätzlichen Eingänge mehr Steuerungsmöglichkeiten. Über diese Eingänge kann der Motor aus der Ferne aktiviert oder deaktiviert werden. So kann zum Beispiel ein Türkontakt zur Steuerung eines Luftschleiers angeschlossen werden. Wenn die Tür geöffnet wird, aktiviert der Türkontakt den Luftschleier über den Eingang der STRA1-Steuerung. Der Luftschleier läuft mit einer festen Geschwindigkeit, die über den Drehschalter eingestellt wird. Ein anderes Beispiel ist der Anschluss eines Rauchalarms an den Eingang. Wenn ein Rauchalarm auftritt, wird der Motor deaktiviert - unabhängig vom Status des anderen Eingangs. Auf diese Weise kann die Ausbreitung von giftigen Rauchgasen durch das Lüftungssystem verlangsamt werden.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A. Dieser Ausgang kann zur Steuerung einer Kontrolllampe, zum Öffnen der Verschlussgitter der Luftkanäle, zur Aktivierung der Beleuchtung usw. verwendet werden. Das an diesen Ausgang angeschlossene Gerät arbeitet gleichzeitig mit dem Ventilator.
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A. Dieser Ausgang kann zur Steuerung einer Kontrolllampe, zum Öffnen der Verschlussgitter der Luftkanäle, zur Aktivierung der Beleuchtung usw. verwendet werden. Das an diesen Ausgang angeschlossene Gerät arbeitet gleichzeitig mit dem Ventilator.
Was passiert bei einem Stromausfall?
Im Falle eines Stromausfalls wird die Steuerung automatisch zurückgesetzt. Wenn die Stromversorgung wiederhergestellt ist, läuft der Motor automatisch wieder an. Bei den üblichen Trafo-Drehzahlreglern muss der Drehschalter nach einem Stromausfall manuell in die Position OFF und dann zurück in die gewünschte Drehzahlstellung gedreht werden. Das ist bei der STRA1-Serie nicht erforderlich.
Im Falle eines Stromausfalls wird die Steuerung automatisch zurückgesetzt. Wenn die Stromversorgung wiederhergestellt ist, läuft der Motor automatisch wieder an. Bei den üblichen Trafo-Drehzahlreglern muss der Drehschalter nach einem Stromausfall manuell in die Position OFF und dann zurück in die gewünschte Drehzahlstellung gedreht werden. Das ist bei der STRA1-Serie nicht erforderlich.
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
