Trafo-Drehzahlsteller | Modbus RTU | 5 A
Produktbeschreibung

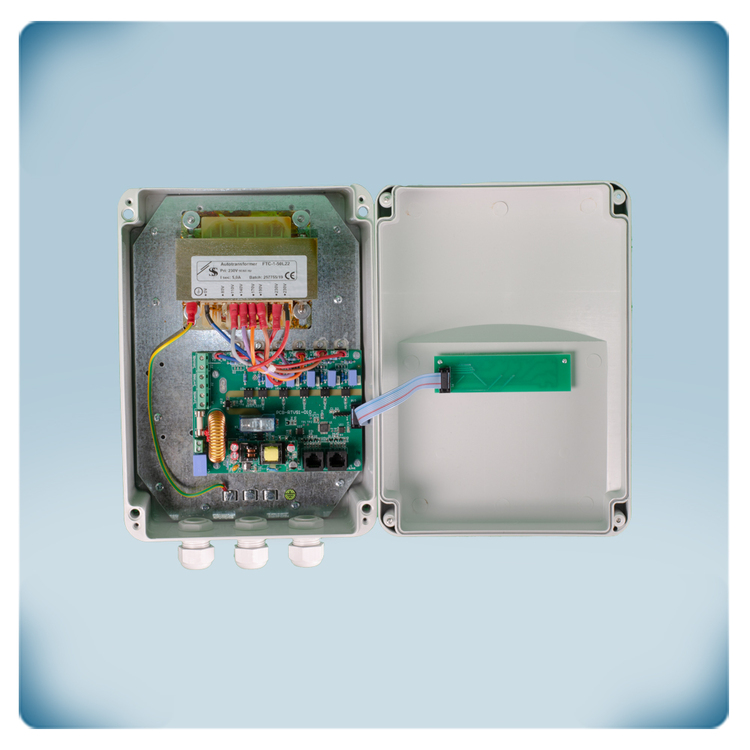

Ein über Modbus gesteuerter Transformatorregler, den haben wir jetzt auch in unserem Programm. Sie haben die Wahl zwischen einem manuellen Modus oder einem automatischen Modus. Handbetrieb bedeutet, dass das Gerät wie ein 5-Stufen-Trafo funktioniert. Im Automatikbetrieb regelt das Gerät seine Drehzahl von hoch auf niedrig oder von niedrig auf hoch, je nach angeschlossenem Sensor oder Potentiometer. Eine Drehzahlregelung basierend auf Temperatur, relativer Feuchte, CO2 und Luftqualität (TVOC) ist möglich. Einphasige, spannungsregelbare Wechselstromventilatoren mit einem maximalen Strom von 5 A können angeschlossen werden. Die Drehzahl wird durch Anpassung der Motorspannung in Stufen geregelt. Die Spartransformatortechnik erzeugt eine Motorspannung mit einer perfekten Sinusform. Dies garantiert einen leisen Motorbetrieb. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren. Das Gehäuse ist geeignet für IP54 Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Trafo-Drehzahlregler bieten eine Reihe von Vorteilen, die sie zu einer begehrten Wahl für Drehzahlregelungslösungen machen. Diese Regler sind für ihre Robustheit, Benutzerfreundlichkeit, Effizienz und Erschwinglichkeit bekannt. Ein wesentlicher Vorteil des Einsatzes von transformatorischen Reglern besteht darin, dass sie eine Drehzahlregelung ohne elektromagnetische Erregung der Motoren ermöglichen. Diese Eigenschaft macht sie besonders geeignet für Umgebungen, in denen Geräuschempfindlichkeit ein Problem darstellt. Die Vorteile eines Trafo-Drehzahlreglers sind: leiser Motorbetrieb, stufenweise Regelung und ein Regler mit langer Lebensdauer!
Modbus RTU Steuerung
Der RTVS kombiniert bewährte Transformatortechnologie mit Modbus RTU - einem weit verbreiteten Kommunikationsprotokoll in industriellen Automatisierungs- und Steuerungssystemen, das für die serielle Kommunikation zwischen Geräten über RS485-Netzwerke entwickelt wurde. Modbus RTU wird häufig verwendet, um die Kommunikation zwischen Geräten wie Sensoren, Stellantrieben, Reglern und anderen Industrieanlagen zu ermöglichen.
In einem Modbus RTU-Netzwerk gibt es ein Master-Gerät, das die Kommunikation mit einem oder mehreren Slave-Geräten einleitet. Der Master sendet Anfragen an die Slaves, um Daten zu lesen oder zu schreiben.
Im manuellen Modus kann die gewünschte Drehzahl von einem Gebäudemanagementsystem (GLT) oder einem Modbus RTU-Master eingestellt werden. Der angeforderte Wert der Ventilatorstufe wird über das Modbus Holding Register 12 geschrieben.
Im Automatikmodus wird ein Sentera HLK-Sensor oder eine SPV-Potentiometer an den RTVS1-Regler angeschlossen. Der Typ des angeschlossenen Geräts (Sensor oder Potentiometer) wird über das Modbus-Register 18 festgelegt.
Die Drehzahl wird durch das angeschlossene Gerät basierend auf gemessenen Parametern wie Temperatur, relative Luftfeuchtigkeit, CO2-Gehalt, oder Luftqualität (TVOC) ,wenn ein HLK-Sensor angeschlossen ist, oder durch die SPV-Serie, die ebenfalls über Modbus RTU-Kommunikation verfügt, gesteuert.
Drehzahlregelung des Ventilators im Automatikbetrieb
Der Regler bietet zwei Betriebsmodi: Auto-Forward Modus und Auto-Reverse Modus, die über das Holding-Register 11 ausgewählt werden.
Im Forward Modus erhöht sich die Drehzahl, wenn der gemessene Parameterwert (z. B. die Temperatur) steigt. Diese Betriebsart eignet sich für Anwendungen, bei denen eine verstärkte Kühlung bei steigender Temperatur erforderlich ist.
Im Reverse Modus sinkt die Drehzahl, wenn der gemessene Parameterwert steigt. Dieser Modus eignet sich für Anwendungen, bei denen mit steigender Temperatur eine geringere Kühlung erforderlich ist.
Master RJ45 Buchse
Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.
Der RTVS kombiniert bewährte Transformatortechnologie mit Modbus RTU - einem weit verbreiteten Kommunikationsprotokoll in industriellen Automatisierungs- und Steuerungssystemen, das für die serielle Kommunikation zwischen Geräten über RS485-Netzwerke entwickelt wurde. Modbus RTU wird häufig verwendet, um die Kommunikation zwischen Geräten wie Sensoren, Stellantrieben, Reglern und anderen Industrieanlagen zu ermöglichen.
In einem Modbus RTU-Netzwerk gibt es ein Master-Gerät, das die Kommunikation mit einem oder mehreren Slave-Geräten einleitet. Der Master sendet Anfragen an die Slaves, um Daten zu lesen oder zu schreiben.
Im manuellen Modus kann die gewünschte Drehzahl von einem Gebäudemanagementsystem (GLT) oder einem Modbus RTU-Master eingestellt werden. Der angeforderte Wert der Ventilatorstufe wird über das Modbus Holding Register 12 geschrieben.
Im Automatikmodus wird ein Sentera HLK-Sensor oder eine SPV-Potentiometer an den RTVS1-Regler angeschlossen. Der Typ des angeschlossenen Geräts (Sensor oder Potentiometer) wird über das Modbus-Register 18 festgelegt.
Die Drehzahl wird durch das angeschlossene Gerät basierend auf gemessenen Parametern wie Temperatur, relative Luftfeuchtigkeit, CO2-Gehalt, oder Luftqualität (TVOC) ,wenn ein HLK-Sensor angeschlossen ist, oder durch die SPV-Serie, die ebenfalls über Modbus RTU-Kommunikation verfügt, gesteuert.
Drehzahlregelung des Ventilators im Automatikbetrieb
Der Regler bietet zwei Betriebsmodi: Auto-Forward Modus und Auto-Reverse Modus, die über das Holding-Register 11 ausgewählt werden.
Im Forward Modus erhöht sich die Drehzahl, wenn der gemessene Parameterwert (z. B. die Temperatur) steigt. Diese Betriebsart eignet sich für Anwendungen, bei denen eine verstärkte Kühlung bei steigender Temperatur erforderlich ist.
Im Reverse Modus sinkt die Drehzahl, wenn der gemessene Parameterwert steigt. Dieser Modus eignet sich für Anwendungen, bei denen mit steigender Temperatur eine geringere Kühlung erforderlich ist.
Master RJ45 Buchse
Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.
Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden.
Über die Modbus Software kann die TK-Überwachung ein- oder ausgeschaltet werden.
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden.
Über die Modbus Software kann die TK-Überwachung ein- oder ausgeschaltet werden.
Was passiert bei einer Modbus Kommunikationsverlust?
Über die Modbus Software können Sie die Zeit einstellen bevor der Ausgang auf AUS gesetzt wird und können SIe wählen ob der RTVS1 bei Kommunikationsverlust ausschaltet oder ob der Ausgang gemäss der zuletzt gewählten Stufe arbeitet.
Über die Modbus Software können Sie die Zeit einstellen bevor der Ausgang auf AUS gesetzt wird und können SIe wählen ob der RTVS1 bei Kommunikationsverlust ausschaltet oder ob der Ausgang gemäss der zuletzt gewählten Stufe arbeitet.
Was ist mit dem ungeregelten Ausgang (RELAY) gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Der ungeregelte Ausgang kann über die Modbus Software aktiviert werden zur manuelle oder automatische Ansteuerung.
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Der ungeregelte Ausgang kann über die Modbus Software aktiviert werden zur manuelle oder automatische Ansteuerung.
Senteraweb
Das Gerät kann über der RJ45 Gateway Buchse auf dem Senteraweb angeschlossen werden um Parameter auszulesen und zur Datenprotokollierung.
Das Gerät kann über der RJ45 Gateway Buchse auf dem Senteraweb angeschlossen werden um Parameter auszulesen und zur Datenprotokollierung.
