Trafo-Drehzahlsteller | Modbus RTU | 1,5 A
Produktbeschreibung
Ein über Modbus gesteuerter Transformatorregler, den haben wir jetzt auch in unserem Programm. Sie haben die Wahl zwischen einem manuellen Modus oder einem automatischen Modus. Handbetrieb bedeutet, dass das Gerät wie ein 5-Stufen-Trafo funktioniert. Im Automatikbetrieb regelt das Gerät seine Drehzahl von hoch auf niedrig oder von niedrig auf hoch, je nach angeschlossenem Sensor oder Potentiometer.
Eine Drehzahlregelung basierend auf Temperatur, relativer Feuchte, CO2, Luftqualität (TVOC) oder CO ist möglich. Einphasige, spannungsregelbare Wechselstromventilatoren mit einem maximalen Strom von 1.5 A können angeschlossen werden. Die Drehzahl wird durch Anpassung der Motorspannung in Stufen geregelt. Die Spartransformatortechnik erzeugt eine Motorspannung mit einer perfekten Sinusform. Dies garantiert einen leisen Motorbetrieb. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren. Das Gehäuse ist geeignet für IP54 Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler?
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.
Anwendungsmöglichkeiten vom RTVS1
Der Traforegler RTVS1 kann über Modbus gesteuert werden.
Folgende Betriebsmodi sind möglich
Automatikbetrieb: Wenn Sie Automatikbetrieb gewählt haben, ändert der Regler automatisch die fünf Geschwindigkeiten gemäss den Werten die von dem angeschlossenen HLK-Transmitter gemessen werden.
Eine Drehzahlregelung basierend auf Temperatur, Feuchtigkeit, Kohlendioxid, Luftqualität, CO oder NO2 ist möglich.
Manueller Betrieb: Über Modbus kann das RTVS im manuellen Betrieb oder über ein Gebäudeleisystem gesteuert werden. Der Wert, der im spezifischen Modbus Register geschrieben wird, bestimmt die Drehzahl (5-stufig).
Master RJ45 Buchse

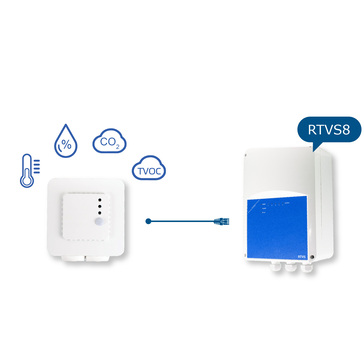

Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.
Master RJ45 Buchse
Manuelle Steuerung, bedarfsgesteuerte Steuerung, ... Wenn Sie nämlich ein Sentera Modbus Potentiometer an den Master-Port des RTVS8 anschließen, können Sie die Drehzahl manuell einstellen. Und wenn Sie einen Sentera Modbus Sensor an denselben Master Port anschließen, wird die Drehzahl vollautomatisch bedarfsgesteuert in Abhängigkeit von Temperatur, CO2, relativer Luftfeuchtigkeit, CO, TVOC, etc.... Übrigens versorgt der Master-Anschluss auch den Sensor oder das Potentiometer mit Strom.
Slave RJ45 Buchse
Anschluss über Modbus RTU an Ihr Gebäudemanagementsystem (BMS). Unabhängig davon, ob Sie ein Potentiometer, einen Sensor oder gar nichts an den Master-Port des RTVS8 anschließen, über den Slave-Port können (müssen aber nicht) Sie das RTVS immer mit Ihrem Modbus RTU-kompatiblen Gebäudemanagementsystem verbinden. So können Sie den Ausgang auf den gewünschten Wert übersteuern und viele andere Parameter einstellen. Ganz im Einklang mit dem Kalender, der Zeitschaltuhr oder anderen Parametern Ihres GLT Systems.
Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden.
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden.
Über die Modbus Software kann die TK-Überwachung ein- oder ausgeschaltet werden.
Was passiert bei einer Modbus Kommunikationsverlust?
Über die Modbus Software können Sie die Zeit einstellen bevor der Ausgang auf AUS gesetzt wird und können SIe wählen ob der RTVS1 bei Kommunikationsverlust ausschaltet oder ob der Ausgang gemäss der zuletzt gewählten Stufe arbeitet.
Was ist mit dem ungeregelten Ausgang (RELAY) gemeint?Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Der ungeregelte Ausgang kann über die Modbus Software aktiviert werden zur manuelle oder automatische Ansteuerung.
Senteraweb
Das Gerät kann über der RJ45 Gateway Buchse auf dem Senteraweb angeschlossen werden um Parameter auszulesen und zur Datenprotokollierung.
