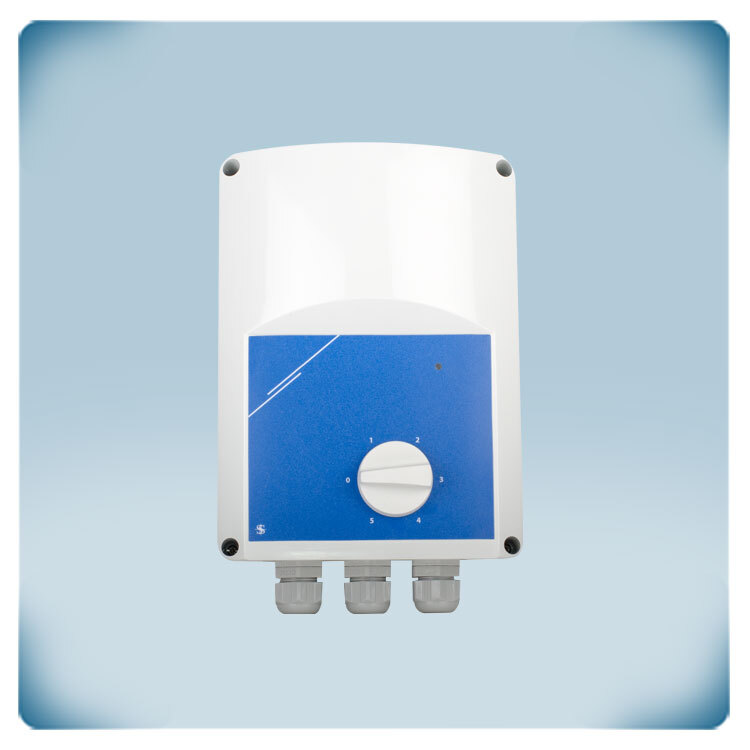

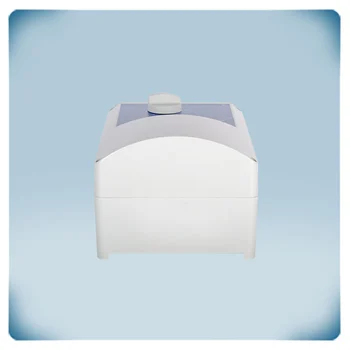

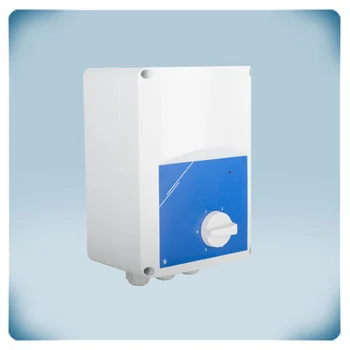

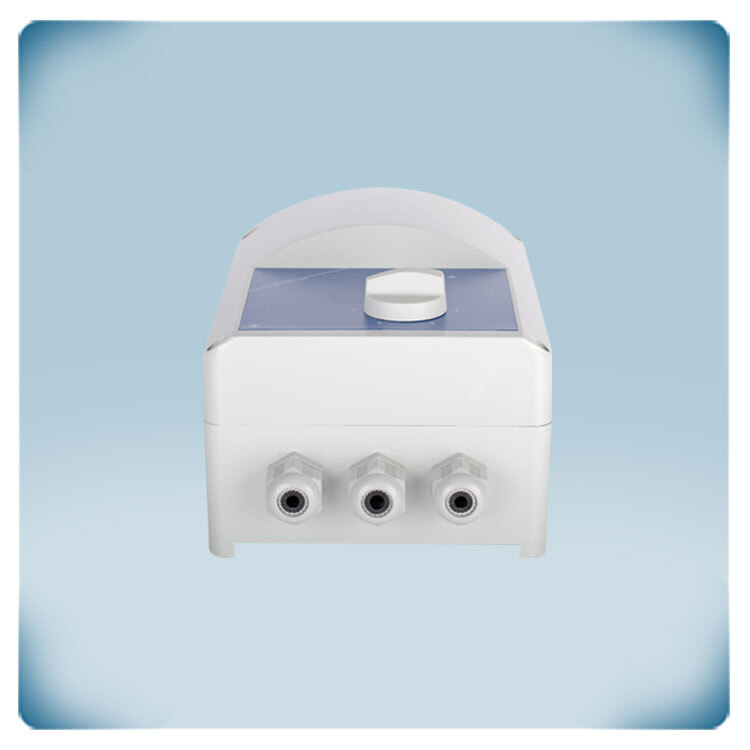

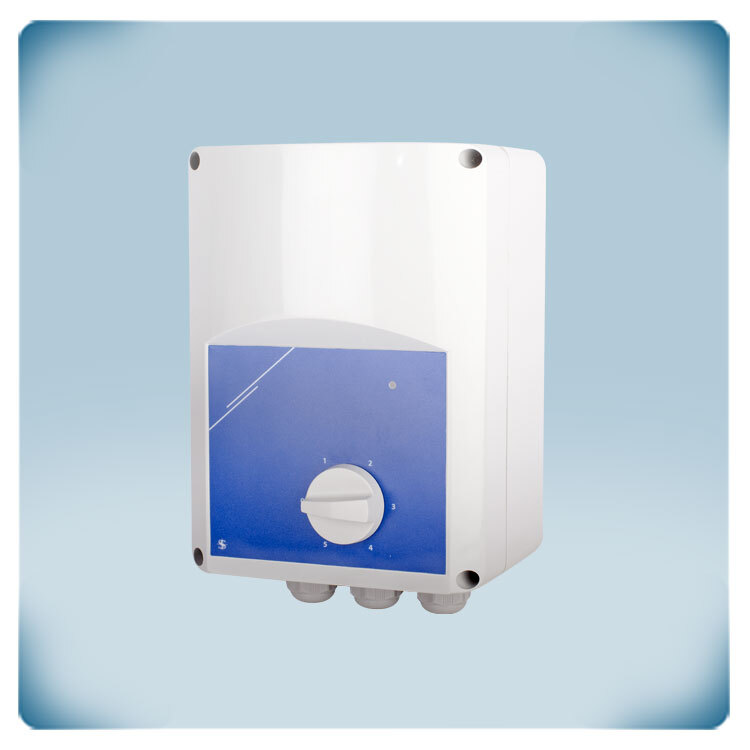

Trafo-Drehzahlsteller 5 A | Motorschutz
Produktbeschreibung
Dieser einphasige 5-Stufen-Trafo mit Motorschutz sorgt dafür, dass Ihr Motor bei Überhitzung abgeschaltet wird. Die TK Kontakten beider Geräten sollen mit einander verbunden werden. Die Drehzahl des Lüfters kann über den 5-Stufen-Schalter eingestellt werden. Der (kombinierte) maximale Motorstrom beträgt 5 A. Das Gerät hat Schutzgrad IP54 uns ist für Aufputzmontage in Innenräumen geeignet. Die Drehzahl wird in 5 Stufen durch Reduzierung der Motorspannung geregelt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb.
Zusätzliche Spezifikationen und Beschreibung
Warum Trafo-Drehzahlregler
Transformatorregler bieten eine Reihe von Vorteilen, die sie zu einer wünschenswerten Wahl für Drehzahlregelungslösungen machen. Diese Regler sind bekannt für ihre Robustheit, Benutzerfreundlichkeit, Effizienz und Erschwinglichkeit. Ein bedeutender Vorteil der Verwendung von 5-Stufen Trafos ist ihre Fähigkeit, eine Drehzahlregelung ohne elektromagnetische Erregung von Motoren zu ermöglichen. Diese Eigenschaft macht sie besonders geeignet für Umgebungen, in denen Geräuschempfindlichkeit ein Problem darstellt. Die Vorteile eines Trafo-Drehzahlreglers sind: geräuschloser Motorbetrieb, einfache stufenweise Regelung und ein Regler mit langer Lebensdauer zu einem günstigen Preis!
Drehzahlregelung in 5 Stufen
5-Stufen Trafos werden in verschiedenen industriellen Umgebungen wie Küchen, Lagerhallen und anderen industriellen Umgebungen häufig eingesetzt. Sie sind ein bequemes und einfaches Mittel zur Steuerung von Dunstabzugshauben oder Abluftventilatoren. Mit diesen Reglern kann der Benutzer die Lüfterdrehzahl in fünf verschiedenen Stufen einstellen und so den Luftstrom effektiv regulieren.
Eine bemerkenswerte Anwendung dieser Steuerungen ist die Steuerung von Dunstabzugshauben, die für die Beseitigung von Rauch, Dunst und Gerüchen in Küchen oder anderen Bereichen, in denen gekocht wird, unerlässlich sind. Außerdem können sie zur Steuerung von Abluftventilatoren eingesetzt werden, die zur Belüftung geschlossener Räume in der Industrie beitragen.
Die Bedienung dieser Regler ist mühelos. Nach dem Anschließen können sie sofort verwendet werden, ohne dass eine Konfiguration oder Programmierung erforderlich ist. Diese Plug-and-Play-Funktionalität sorgt dafür, dass der Benutzer den Regler schnell in sein System integrieren und mit der Drehzahlregelung des Ventilators anfangen kann.

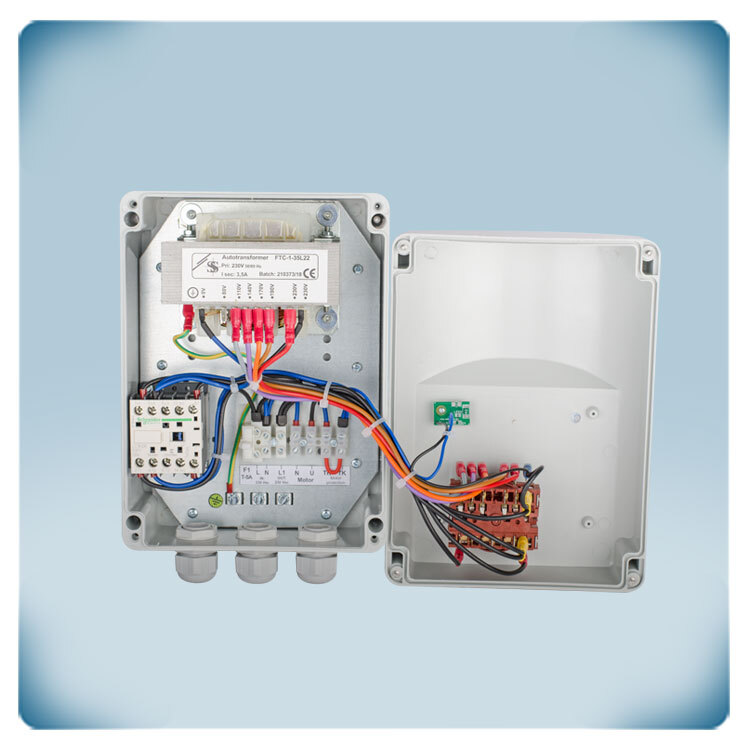

Darüber hinaus können Sie die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung leicht ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 110, 140, 170, 190 und 230 VAC, die Produktversion verfügt jedoch über 80 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann.
Die Motordrehzahlen werden über den eingebauten Drehschalter ausgewählt. AC-Lüfterdrehzahlregelung leicht gemacht!
Anwendung
Die Serie wurde entwickelt, um AC-Lüfter durch Reduzierung der Motorspannung zu steuern. AC-Lüfter werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Sie sind daher nur für spannungssteuerbare Motoren geeignet. Es können mehrere Motoren an den Regler angeschlossen werden, solange die Stromgrenze nicht überschritten wird. In diesem Fall laufen alle Motoren mit der gleichen Drehzahl. Wenn Sie sich über Ihren Motortyp nicht sicher sind, raten wir Ihnen dringend, die Begleitdokumentation sorgfältig zu lesen oder sich mit dem Motorhersteller in Verbindung zu setzen.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS1 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS1 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine dreiphasige Version des STRS1: den STRS4. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die einphasigen Modelle und hier für die dreiphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
Drehschalter mit eingebauter mechanischer Zeitverzögerung
Es ist wichtig, den Drehschalter nicht zu schnell zu betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Dies ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Sie wirkt sich positiv auf die Lebensdauer des Geräts aus. Wenn der Drehschalter schneller als die eingebaute mechanische Zeitverzögerung aus der Position gedreht wird, bleibt das Gerät intern in der Position 0 (AUS-Position).
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
