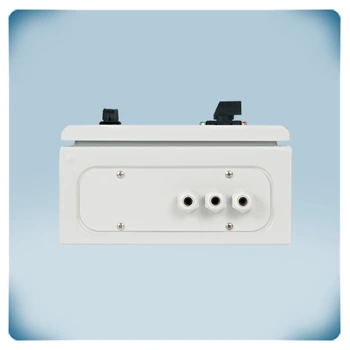

Trafo-Drehzahlsteller 13 A | Motorschutz
Produktbeschreibung
Dieser einphasige 5-Stufen-Trafo mit Motorschutz sorgt dafür, dass Ihr Motor bei Überhitzung abgeschaltet wird. Die TK Kontakten beider Geräten sollen mit einander verbunden werden. Die Drehzahl des Lüfters kann über den 5-Stufen-Schalter eingestellt werden. Der (kombinierte) maximale Motorstrom beträgt 13 A. Das Gerät hat Schutzgrad IP54 uns ist für Aufputzmontage in Innenräumen geeignet. Die Drehzahl wird in 5 Stufen durch Reduzierung der Motorspannung geregelt. Die Ausgangsspannung mit perfekter Sinusform, garantiert einen leisen Motorbetrieb.
Zusätzliche Spezifikationen und Beschreibung
Die Technologie
Die Drehzahlregelung mittels Transformator ist eine unkomplizierte Lösung für die Steuerung der Belüftung in industriellen Umgebungen. Dieser 5-stufige Drehzahlregler bietet eine bequeme Möglichkeit, Dunstabzugshauben oder Abluftventilatoren zu regeln, ohne dass eine komplexe Konfiguration oder Programmierung erforderlich ist. Er bietet eine schnelle und effiziente Methode zur Anpassung der Drehzahl an die spezifischen Anforderungen der Umgebung.
Der Regler verfügt über fünf verschiedene Drehzahlstufen und ermöglicht es dem Benutzer, die Lüfterdrehzahl schrittweise zu erhöhen oder sie direkt auf die gewünschte Stufe einzustellen. Diese Flexibilität kann in Industrieumgebungen und Lagern von Vorteil sein, wo eine präzise Steuerung der Belüftung erforderlich ist.
Die Tatsache, dass der Regler sofort nach dem Anschließen verwendet werden kann, macht die Installation und den Betrieb besonders einfach. Dies spart Zeit und Mühe und ermöglicht es dem Benutzer, die Lüfterdrehzahlregelung sofort zu nutzen.
Darüber hinaus können Sie die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung leicht ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 110, 140, 170, 190 und 230 VAC, die Produktversion verfügt jedoch über 80 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann.
Die Motordrehzahlen werden über den eingebauten Drehschalter gewählt - einfach und zuverlässig!
Drehschalter mit eingebauter mechanischer Zeitverzögerung
Es ist wichtig, den Drehschalter nicht zu schnell zu betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Das ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Sie wirkt sich positiv auf die Lebensdauer des Geräts aus. Wenn der Drehschalter schneller als die eingebaute mechanische Zeitverzögerung aus der Position gedreht wird, bleibt das Gerät intern in der Position 0 (AUS-Position).
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS1 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS1 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine dreiphasige Version des STRS1: den STRS4. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die einphasigen Modelle und hier für die dreiphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Dieser ungeregelte Ausgang kann für verschiedene Zwecke verwendet werden, wie z. B.:
- Laufanzeige: Der Ausgang kann an eine externe Betriebsanzeige, z. B. eine Lampe, angeschlossen werden, um visuell anzuzeigen, dass der Motor aktiv ist.
- Klappensteuerung: Der Ausgang kann zur Steuerung einer Klappe verwendet werden. Wenn beispielsweise der Motor läuft, öffnet sich die Klappe, um den Luftstrom zu ermöglichen, und wenn der Motor stoppt, schließt sich die Klappe, um den Luftstrom zu drosseln.
- Externes Relais: Der Ausgang kann an ein externes Relais angeschlossen werden, so dass die Motorsteuerung andere elektrische Geräte oder Schaltkreise schalten oder steuern kann.
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet IP54 Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
Produktübersicht Trafo-Drehzahlregler
Die Drehzahlregelung mittels Transformator ist eine unkomplizierte Lösung für die Steuerung der Belüftung in industriellen Umgebungen. Dieser 5-stufige Drehzahlregler bietet eine bequeme Möglichkeit, Dunstabzugshauben oder Abluftventilatoren zu regeln, ohne dass eine komplexe Konfiguration oder Programmierung erforderlich ist. Er bietet eine schnelle und effiziente Methode zur Anpassung der Drehzahl an die spezifischen Anforderungen der Umgebung.
Der Regler verfügt über fünf verschiedene Drehzahlstufen und ermöglicht es dem Benutzer, die Lüfterdrehzahl schrittweise zu erhöhen oder sie direkt auf die gewünschte Stufe einzustellen. Diese Flexibilität kann in Industrieumgebungen und Lagern von Vorteil sein, wo eine präzise Steuerung der Belüftung erforderlich ist.
Die Tatsache, dass der Regler sofort nach dem Anschließen verwendet werden kann, macht die Installation und den Betrieb besonders einfach. Dies spart Zeit und Mühe und ermöglicht es dem Benutzer, die Lüfterdrehzahlregelung sofort zu nutzen.
Darüber hinaus können Sie die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung leicht ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 110, 140, 170, 190 und 230 VAC, die Produktversion verfügt jedoch über 80 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann.
Die Motordrehzahlen werden über den eingebauten Drehschalter gewählt - einfach und zuverlässig!
Drehschalter mit eingebauter mechanischer Zeitverzögerung
Es ist wichtig, den Drehschalter nicht zu schnell zu betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Das ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Sie wirkt sich positiv auf die Lebensdauer des Geräts aus. Wenn der Drehschalter schneller als die eingebaute mechanische Zeitverzögerung aus der Position gedreht wird, bleibt das Gerät intern in der Position 0 (AUS-Position).
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS1 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS1 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine dreiphasige Version des STRS1: den STRS4. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die einphasigen Modelle und hier für die dreiphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Dieser ungeregelte Ausgang kann für verschiedene Zwecke verwendet werden, wie z. B.:
- Laufanzeige: Der Ausgang kann an eine externe Betriebsanzeige, z. B. eine Lampe, angeschlossen werden, um visuell anzuzeigen, dass der Motor aktiv ist.
- Klappensteuerung: Der Ausgang kann zur Steuerung einer Klappe verwendet werden. Wenn beispielsweise der Motor läuft, öffnet sich die Klappe, um den Luftstrom zu ermöglichen, und wenn der Motor stoppt, schließt sich die Klappe, um den Luftstrom zu drosseln.
- Externes Relais: Der Ausgang kann an ein externes Relais angeschlossen werden, so dass die Motorsteuerung andere elektrische Geräte oder Schaltkreise schalten oder steuern kann.
Einfach anzuschliessen
Schliessen Sie den Regler einfach an auf der Netzspannung und Motor und er kann gleich benutzt werden. Keine Konfiguration erforderlich.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet IP54 Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
Produktübersicht Trafo-Drehzahlregler
