CE Komformität Erklärung

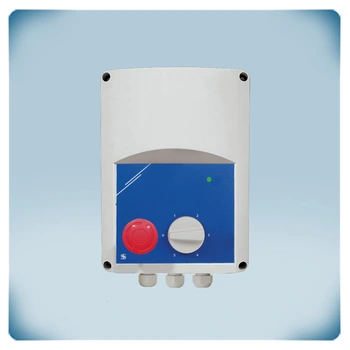

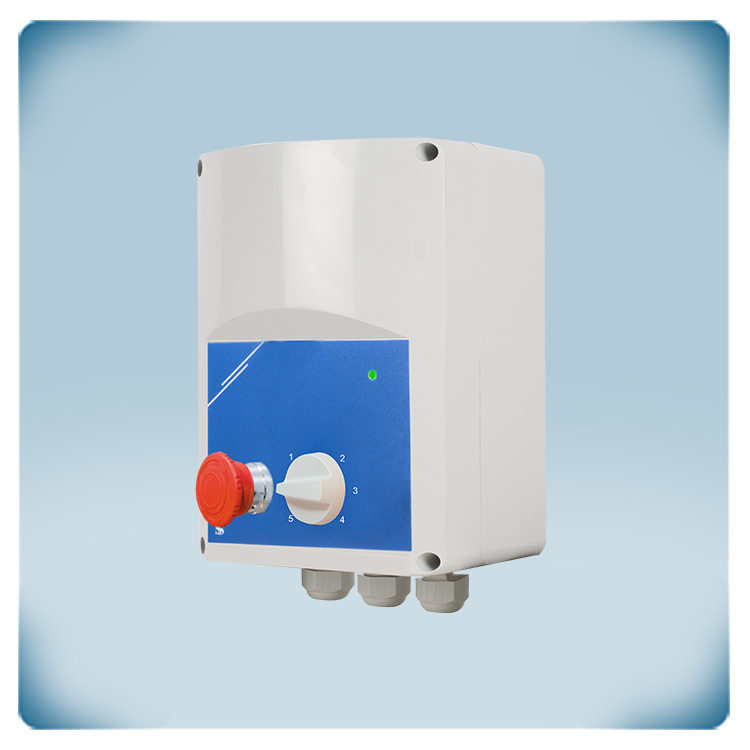

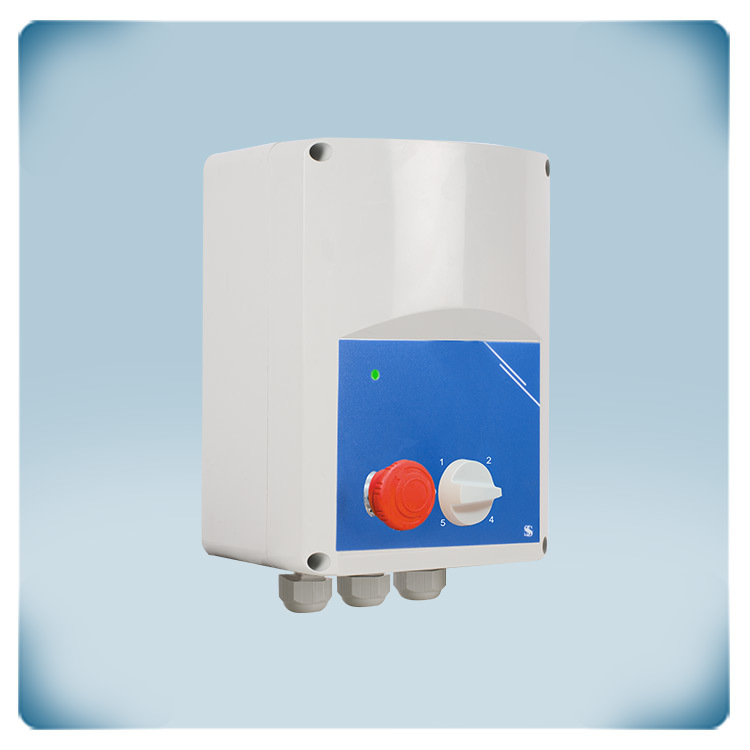

Trafo-Drehzahlregler mit Notschalter für Entrauchung | 3,5 A
Produktbeschreibung
Der Traforegler für Anwendungen in denen Rauchabsaugung wichtig ist. Er steuert einphasige Wechselstrommotoren. Der (kombinierte) maximale Motorstrom beträgt 3,5 A. Die gewünschte Drehzahl vom Wechselstromventilator kann über den 5-Stufen Drehschalter ausgewählt werden. Durch Drücken des Notschalters beschleunigt der Motor sofort auf die volle Drehzahl. Die Ausgangsspannung mit perfekter Sinusform garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat IP54 Schutzgrad. Es kann in Innenräumen an der Wand montiert werden.
Zusätzliche Spezifikationen und Beschreibung
Über Transformatorentechnik
Die Transformatorentechnik ist ein grundlegender Aspekt elektrischer Energiesysteme, bei dem es um die effiziente Übertragung von elektrischer Energie zwischen verschiedenen Spannungsebenen geht. Transformatoren sind statische Geräte, die für die Spannungsumwandlung, die Impedanzanpassung und die elektrische Isolierung in verschiedenen Anwendungen, einschließlich der Energieübertragung, -verteilung und -nutzung, eingesetzt werden.
Eine der Hauptfunktionen eines Transformators ist die Spannungsumwandlung. Durch Veränderung der Anzahl der Windungen in den Primär- und Sekundärwicklungen können Transformatoren die Spannung erhöhen oder verringern. Das ermöglicht die effiziente Übertragung elektrischer Energie mit hoher Spannung über große Entfernungen und die sichere Nutzung niedrigerer Spannungen in Haushalten, Unternehmen und Industrie.
Motortyp
Die SER-1 Traforegler sind für einphasig spannungssteuerbare AC-Lüfter durch Reduzierung der Motorspannung vorgesehen. AC-Lüfter arbeiten mit Wechselstrom und wandeln diesen in mechanische Leistung um. Aus diesem Grund sind sie nur mit spannungssteuerbaren Motoren kompatibel. Es ist möglich, mehrere Motoren an den Regler anzuschließen, vorausgesetzt, die Stromgrenze wird nicht überschritten. In diesem Fall arbeiten alle angeschlossenen Motoren mit der gleichen Drehzahl. Wenn Sie sich nicht sicher sind, welchen Motortyp Sie haben, empfehlen wir Ihnen, die Begleitdokumentation sorgfältig zu lesen oder sich an den Motorhersteller zu wenden, um weitere Unterstützung zu erhalten.
Steuerungsverfahren
Sie können eine der 5 Stufen über den eingebauten Schalter wählen. Mit Hilfe der Autotransformatortechnik werden die Motorspannung und die Ventilatorgeschwindigkeit in 5 Stufen reduziert. Es ist wichtig, dass Sie den Drehschalter nicht zu schnell betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Das ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Durch schnelles Drehen des Schalters kann diese Zeitverzögerung umgangen werden. In solchen Fällen bleibt das Gerät intern in der "0"-Stellung (AUS-Stellung), auch wenn der Schalter auf eine andere Geschwindigkeitseinstellung gedreht wurde.

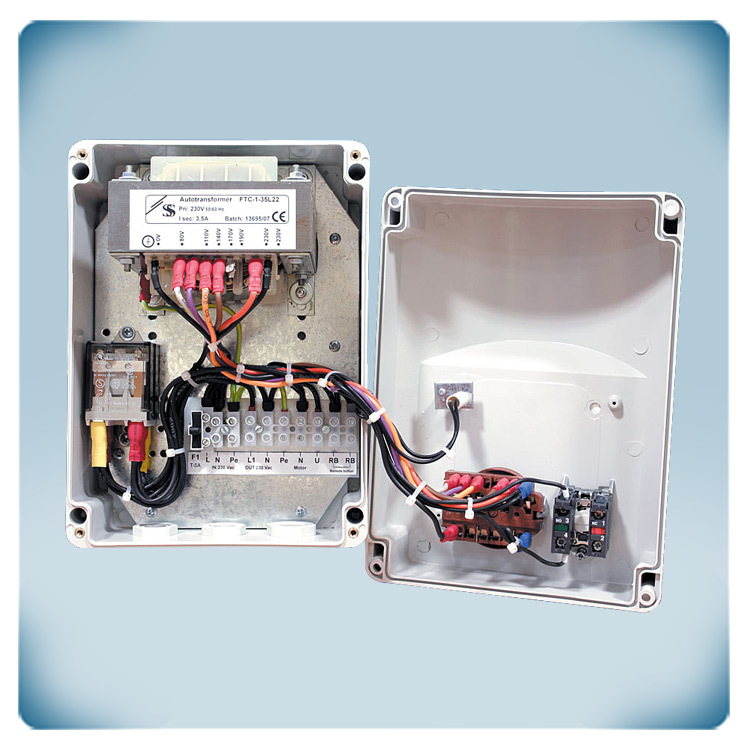

Diese Serie bietet die Möglichkeit, die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung einfach zu ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 80, 110, 140, 170 und 230 VAC. Die Produktversion verfügt jedoch über 190 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann. Die Drähte haben unterschiedliche Farben und es ist unwahrscheinlich, dass man sie verwechselt.
Die größte Besonderheit der Serie ist jedoch die Rauchabzugstaste. Er ist standardmäßig leicht zugänglich am Gehäuse des Steuergeräts angebracht und wird im Notfall gedrückt, wenn ein sofortiges Handeln erforderlich ist, um den Betrieb zu stoppen oder Sicherheitsmaßnahmen zu aktivieren. Durch Drücken der Pilztaste wird eine vordefinierte Notfallreaktion ausgelöst - der Ventilator läuft mit maximaler Geschwindigkeit, um die bei einem Brand entstehende Hitze und den Rauch abzuführen.
Ohne diese Nottaste wäre die Serie identisch mit den STR-1 Transformatorreglern von Sentera. Darüber hinaus verfügt die Serie SER-1 über einen Schließerkontakt für einen externen Ferntaster, um den Motor auf maximale Drehzahl zu schalten (Rauchabzug).
Dadurch eignen sich die SER-1-Steuerungen besonders für gewerbliche Gebäude, Industrieanlagen, Küchen, Tunnel und andere Strukturen, in denen der Brandschutz eine Rolle spielt und sofortige Maßnahmen erforderlich sind, um den Betrieb zu stoppen oder Sicherheitsmaßnahmen zu aktivieren.
Die Transformatorentechnik ist ein grundlegender Aspekt elektrischer Energiesysteme, bei dem es um die effiziente Übertragung von elektrischer Energie zwischen verschiedenen Spannungsebenen geht. Transformatoren sind statische Geräte, die für die Spannungsumwandlung, die Impedanzanpassung und die elektrische Isolierung in verschiedenen Anwendungen, einschließlich der Energieübertragung, -verteilung und -nutzung, eingesetzt werden.
Eine der Hauptfunktionen eines Transformators ist die Spannungsumwandlung. Durch Veränderung der Anzahl der Windungen in den Primär- und Sekundärwicklungen können Transformatoren die Spannung erhöhen oder verringern. Das ermöglicht die effiziente Übertragung elektrischer Energie mit hoher Spannung über große Entfernungen und die sichere Nutzung niedrigerer Spannungen in Haushalten, Unternehmen und Industrie.
Motortyp
Die SER-1 Traforegler sind für einphasig spannungssteuerbare AC-Lüfter durch Reduzierung der Motorspannung vorgesehen. AC-Lüfter arbeiten mit Wechselstrom und wandeln diesen in mechanische Leistung um. Aus diesem Grund sind sie nur mit spannungssteuerbaren Motoren kompatibel. Es ist möglich, mehrere Motoren an den Regler anzuschließen, vorausgesetzt, die Stromgrenze wird nicht überschritten. In diesem Fall arbeiten alle angeschlossenen Motoren mit der gleichen Drehzahl. Wenn Sie sich nicht sicher sind, welchen Motortyp Sie haben, empfehlen wir Ihnen, die Begleitdokumentation sorgfältig zu lesen oder sich an den Motorhersteller zu wenden, um weitere Unterstützung zu erhalten.
SteuerungsverfahrenSie können eine der 5 Stufen über den eingebauten Schalter wählen. Mit Hilfe der Autotransformatortechnik werden die Motorspannung und die Ventilatorgeschwindigkeit in 5 Stufen reduziert. Es ist wichtig, dass Sie den Drehschalter nicht zu schnell betätigen. Der Schalter hat eine eingebaute mechanische Zeitverzögerung. Das ist wichtig, um interne Funkenbildung beim Schalten zu verhindern. Durch schnelles Drehen des Schalters kann diese Zeitverzögerung umgangen werden. In solchen Fällen bleibt das Gerät intern in der "0"-Stellung (AUS-Stellung), auch wenn der Schalter auf eine andere Geschwindigkeitseinstellung gedreht wurde.
Diese Serie bietet die Möglichkeit, die 5 Ausgangsspannungen durch Änderung der internen Verdrahtung einfach zu ändern. Die werkseitig angeschlossenen Ausgangsspannungen sind 80, 110, 140, 170 und 230 VAC. Die Produktversion verfügt jedoch über 190 VAC, die durch Abklemmen einer der anderen 5 Stufen angeschlossen werden kann. Die Drähte haben unterschiedliche Farben und es ist unwahrscheinlich, dass man sie verwechselt.
Die größte Besonderheit der Serie ist jedoch die Rauchabzugstaste. Er ist standardmäßig leicht zugänglich am Gehäuse des Steuergeräts angebracht und wird im Notfall gedrückt, wenn ein sofortiges Handeln erforderlich ist, um den Betrieb zu stoppen oder Sicherheitsmaßnahmen zu aktivieren. Durch Drücken der Pilztaste wird eine vordefinierte Notfallreaktion ausgelöst - der Ventilator läuft mit maximaler Geschwindigkeit, um die bei einem Brand entstehende Hitze und den Rauch abzuführen.
Ohne diese Nottaste wäre die Serie identisch mit den STR-1 Transformatorreglern von Sentera. Darüber hinaus verfügt die Serie SER-1 über einen Schließerkontakt für einen externen Ferntaster, um den Motor auf maximale Drehzahl zu schalten (Rauchabzug).
Dadurch eignen sich die SER-1-Steuerungen besonders für gewerbliche Gebäude, Industrieanlagen, Küchen, Tunnel und andere Strukturen, in denen der Brandschutz eine Rolle spielt und sofortige Maßnahmen erforderlich sind, um den Betrieb zu stoppen oder Sicherheitsmaßnahmen zu aktivieren.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
Produktübersicht Trafo-Drehzahlregler
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Mehr Informationen über Drehzahlregelung
Produktübersicht Trafo-Drehzahlregler
