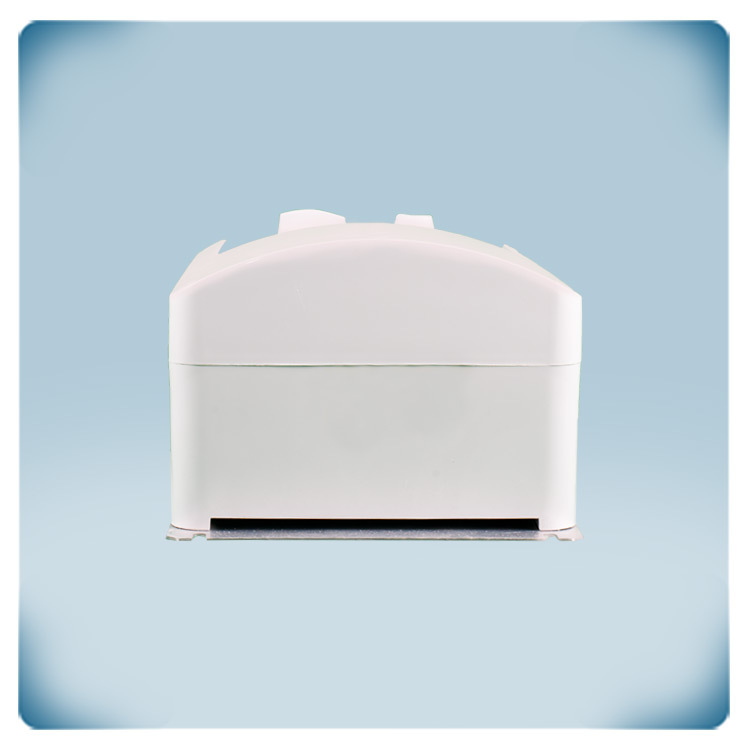

Trafo-Drehzahlregler für Lufterhitzer | 5 A
Produktbeschreibung

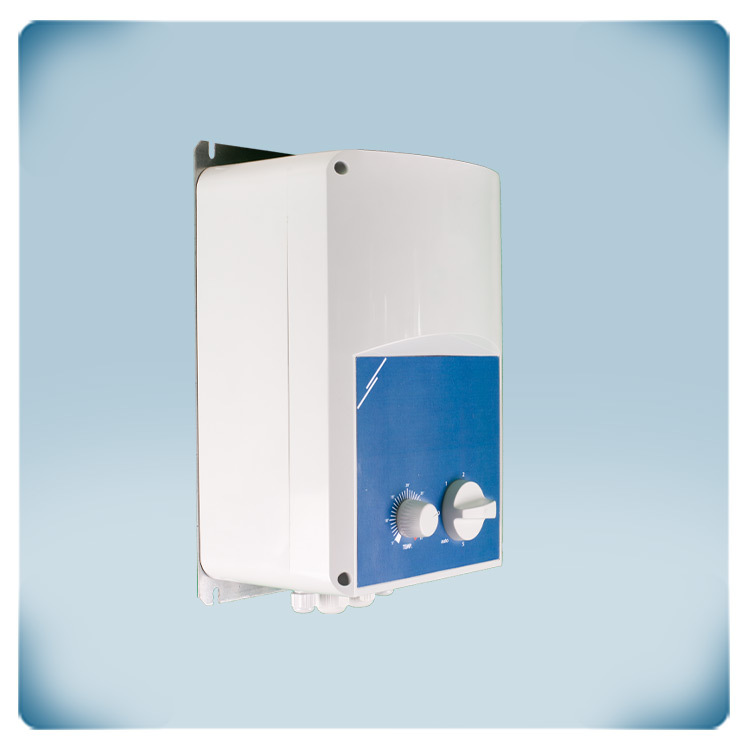

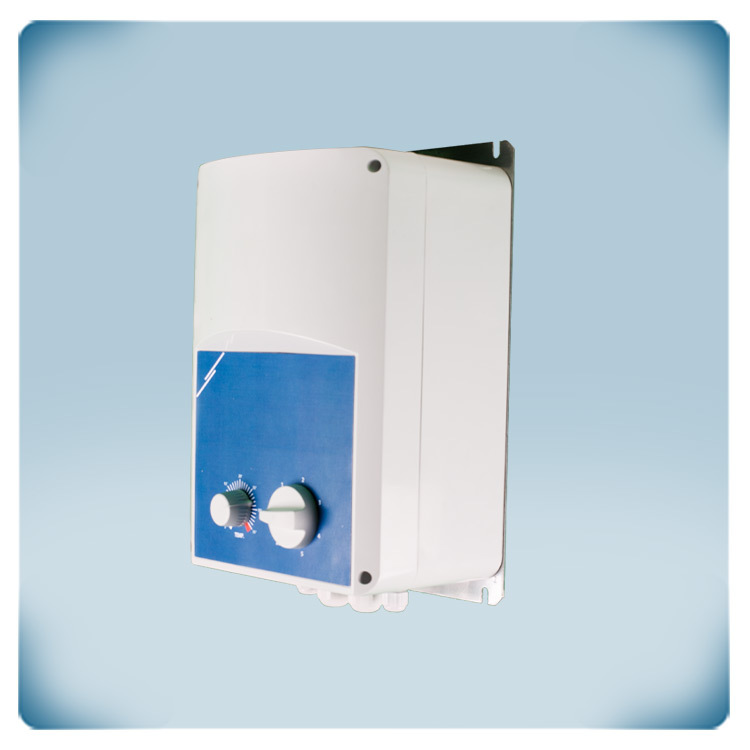

Der Traforegler zur Regelung Ihrer Hallenheizung. Die Drehzahl des Transformators kann über einen 5-Stufen-Schalter an der Frontseite ebenso eingestellt werden wie die Temperatur. Und das Besondere an diesem Traforegler ist, dass er auch einen ungeregelten Ausgang hat, der abhängig von der Temperatur für die Steuerung eines Warmwasserventils verwendet werden kann. Je nach der über den angeschlossenen PT500-Temperatursensor gemessenen Temperatur kann ein manueller oder automatischer Modus gewählt werden. Der (kombinierte) maximale Strom beträgt 5 A. Diese Technologie erzeugt eine Ausgangsspannung mit perfekter Sinusform, die einen leisen Motorbetrieb garantiert. Das Gehäuse hat IP54 Schutzgrad und ist für Wandmontage geeignet.
Zusätzliche Spezifikationen und Beschreibung
Heizen oder Kühlen?
Dieser 5-stufige Drehzahlregler benötigt einen optionalen PT500-Temperaturfühler zur Messung der Umgebungstemperatur. Im Heizmodus wird der Lüfter aktiviert, wenn die gemessene Temperatur unter die eingestellte Temperatur fällt. Wenn die gemessene Temperatur über der eingestellten Temperatur liegt, wird der Lüfter deaktiviert. Im Kühlmodus ist die Funktion umgekehrt. Über eine Steckbrücke kann der Heiz- oder Kühlmodus ausgewählt werden.
PT500-Temperaturfühler
Die Umgebungstemperatur wird über den PT500-Temperaturfühler gemessen. Dieser Temperaturfühler ist in verschiedenen Gehäuseformen erhältlich. PT500-Temperaturfühler sind Platin-Widerstandsthermometer. Ihr Ausgangswiderstandswert ändert sich in Abhängigkeit von der gemessenen Temperatur. Bei 0 °C hat ein PT500-Sensor einen Widerstandswert von 500 Ohm. Wenn die gemessene Temperatur steigt, erhöht sich der Ausgangswert. Aber auch das Kabel dieser Sensoren hat einen Widerstandswert. Je länger das Kabel ist, desto höher ist der Widerstandswert. Übermäßig lange Kabel können daher die gemessene Temperatur beeinflussen. Daher ist es ratsam, die Kabellänge dieser Art von Sensoren zu begrenzen. Je größer die Kabellänge ist, desto höher ist das Risiko von Fehlmessungen und Ungenauigkeiten.
Manuelle oder automatische Wahl der Lüfterdrehzahl?
Über den Drehschalter kann die Drehzahl manuell eingestellt werden. Wird "Auto" gewählt, erhöht sich die Drehzahl automatisch in 5 Stufen, wenn die Umgebungstemperatur unter die gewählte Temperatur fällt. Je größer die Differenz, desto höher ist die Drehzahl. Im Kühlmodus wird die Drehzahl erhöht, wenn die gemessene Temperatur die gewählte Temperatur überschreitet (Auto-Modus).
Ungeregelter Ausgang

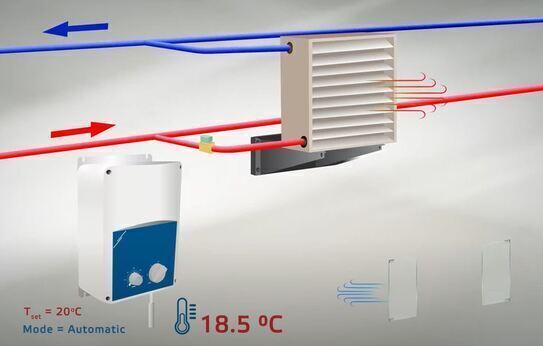

Im Heizbetrieb wird der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur niedriger als die gewählte Temperatur ist. Im Kühlbetrieb ist der Betrieb umgekehrt. In dieser Anwendung steuert der ungeregelte Ausgang das Warmwasserzulaufventil (Heizbetrieb). Der ungeregelte Ausgang ist entweder EIN (230 VAC) oder AUS (0 VAC). Der maximale Strom des ungeregelten Ausgangs beträgt 2 A (ohmsche Lasten). Im Heizbetrieb wird der ungeregelte Ausgang in der Regel zur Steuerung eines Wasserventils zur Regulierung des Warmwasserflusses oder eines Relais zur Aktivierung einer elektrischen Heizung verwendet. Der ungeregelte Ausgang wird gleichzeitig mit dem Ventilator aktiviert. Wenn der Ventilator läuft, wird die Heizung aktiviert.
Spartransformator Technologie

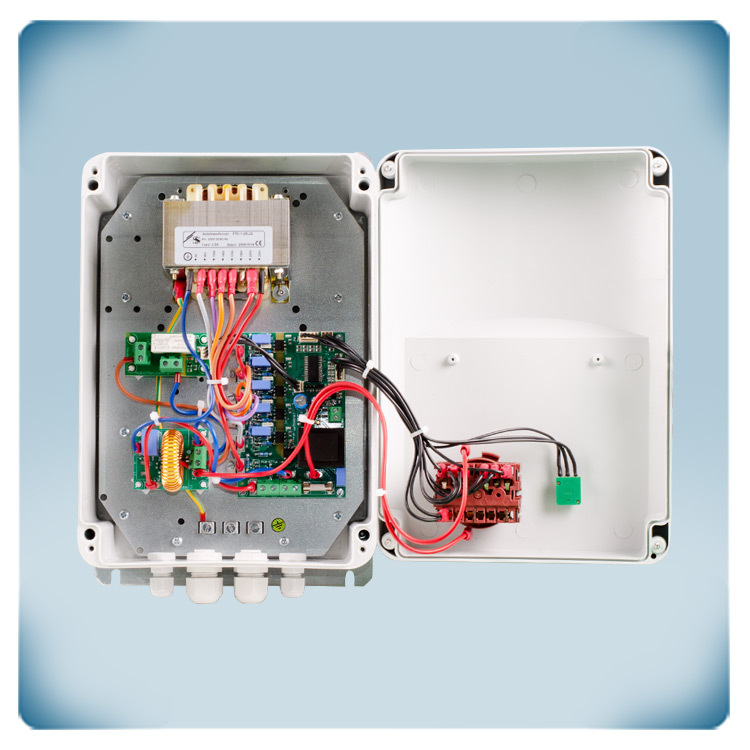

Durch die Spartransformatortechnik wird die Motorspannung und die Lüfterdrehzahl in 5 Stufen reduziert. Dieser Regler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Die Spartransformatortechnik ist sehr zuverlässig und robust. Sie erzeugt eine Motorspannung mit perfekter sinusförmiger Form. Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer langen Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Gehäuse für Wandmontage im Innenbereich

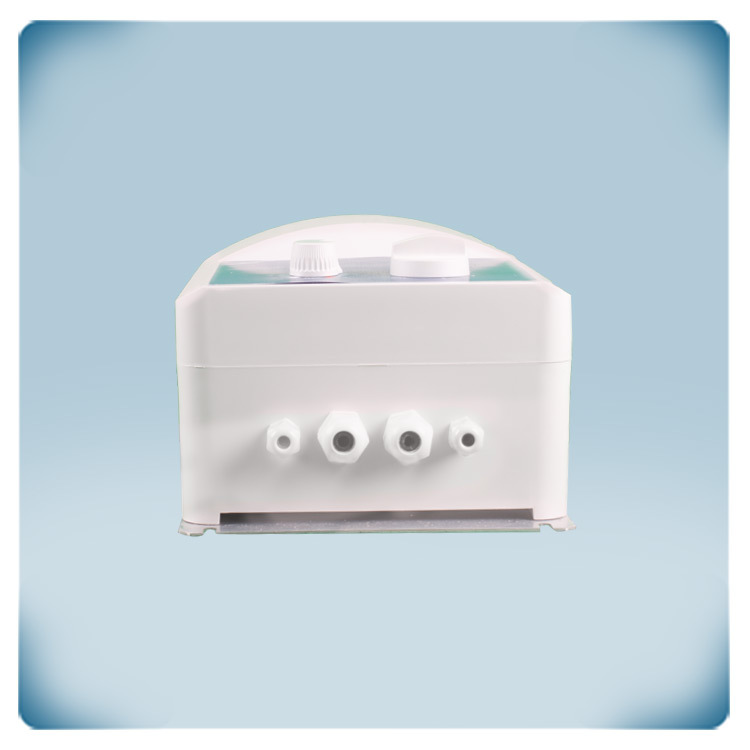

Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Drehzahlregelung besser verstehen
Dieser 5-stufige Drehzahlregler benötigt einen optionalen PT500-Temperaturfühler zur Messung der Umgebungstemperatur. Im Heizmodus wird der Lüfter aktiviert, wenn die gemessene Temperatur unter die eingestellte Temperatur fällt. Wenn die gemessene Temperatur über der eingestellten Temperatur liegt, wird der Lüfter deaktiviert. Im Kühlmodus ist die Funktion umgekehrt. Über eine Steckbrücke kann der Heiz- oder Kühlmodus ausgewählt werden.
PT500-Temperaturfühler
Die Umgebungstemperatur wird über den PT500-Temperaturfühler gemessen. Dieser Temperaturfühler ist in verschiedenen Gehäuseformen erhältlich. PT500-Temperaturfühler sind Platin-Widerstandsthermometer. Ihr Ausgangswiderstandswert ändert sich in Abhängigkeit von der gemessenen Temperatur. Bei 0 °C hat ein PT500-Sensor einen Widerstandswert von 500 Ohm. Wenn die gemessene Temperatur steigt, erhöht sich der Ausgangswert. Aber auch das Kabel dieser Sensoren hat einen Widerstandswert. Je länger das Kabel ist, desto höher ist der Widerstandswert. Übermäßig lange Kabel können daher die gemessene Temperatur beeinflussen. Daher ist es ratsam, die Kabellänge dieser Art von Sensoren zu begrenzen. Je größer die Kabellänge ist, desto höher ist das Risiko von Fehlmessungen und Ungenauigkeiten.
Manuelle oder automatische Wahl der Lüfterdrehzahl?
Über den Drehschalter kann die Drehzahl manuell eingestellt werden. Wird "Auto" gewählt, erhöht sich die Drehzahl automatisch in 5 Stufen, wenn die Umgebungstemperatur unter die gewählte Temperatur fällt. Je größer die Differenz, desto höher ist die Drehzahl. Im Kühlmodus wird die Drehzahl erhöht, wenn die gemessene Temperatur die gewählte Temperatur überschreitet (Auto-Modus).
Ungeregelter Ausgang
Im Heizbetrieb wird der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur niedriger als die gewählte Temperatur ist. Im Kühlbetrieb ist der Betrieb umgekehrt. In dieser Anwendung steuert der ungeregelte Ausgang das Warmwasserzulaufventil (Heizbetrieb). Der ungeregelte Ausgang ist entweder EIN (230 VAC) oder AUS (0 VAC). Der maximale Strom des ungeregelten Ausgangs beträgt 2 A (ohmsche Lasten). Im Heizbetrieb wird der ungeregelte Ausgang in der Regel zur Steuerung eines Wasserventils zur Regulierung des Warmwasserflusses oder eines Relais zur Aktivierung einer elektrischen Heizung verwendet. Der ungeregelte Ausgang wird gleichzeitig mit dem Ventilator aktiviert. Wenn der Ventilator läuft, wird die Heizung aktiviert.
Spartransformator Technologie
Durch die Spartransformatortechnik wird die Motorspannung und die Lüfterdrehzahl in 5 Stufen reduziert. Dieser Regler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Die Spartransformatortechnik ist sehr zuverlässig und robust. Sie erzeugt eine Motorspannung mit perfekter sinusförmiger Form. Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer langen Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Gehäuse für Wandmontage im Innenbereich
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einem kühlen Ort, am besten nicht im direkten Sonnenlicht. Das Gehäuse wird im eigenen Haus entworfen und hergestellt. Wir verwenden hochwertigen r-ABS VO (UL94) Kunststoff. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.
Drehzahlregelung besser verstehen
