Trafo-Drehzahlregler für Lufterhitzer | 10 A

Artikelcode GTH21100L22
GTIN 0.540.100.301.882.8
Intrastat nummer 90.32.89.00
Kategorie Temperaturabhängige Trafo-Drehzahlregler
Aktueller Bestand 1 Stück

Produktbeschreibung

Regler zur Regelung der Drehzahl und Steuerung eines Heizelements. Der 5-stufige Drehzahlregler arbeitet temperaturabhängig. Er steuert einphasige Motoren. Der (kombinierte) Maximalstrom beträgt 10 A. Er benötigt einen externen PT500-Temperaturfühler. Der ungeregelte Ausgang kann ein externes Ventil für die Warmwasserversorgung steuern.
Im Heizbetrieb werden der Lüfter und der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur unter die gewählte Temperatur fällt. Die Drehzahl kann manuell oder automatisch eingestellt werden. Im Auto-Modus erhöht sich die Drehzahl wenn die Umgebungstemperatur weiter unter die gewählte Temperatur fällt. Wenn die Umgebungstemperatur höher als die eingestellte Temperatur ist, werden der Lüfter und der ungeregelte Ausgang deaktiviert.
Im Kühlmodus ist der Betrieb umgekehrt. Die Drehzahl wird in Stufen geregelt, indem die Motorspannung über Spartransformatortechnik variiert wird. Diese Technologie garantiert einen leisen Motorbetrieb. Das Gehäuse ermöglicht die Aufbaumontage in Innenräumen (IP54). Die Versorgungsspannung beträgt 230 VAC.

Zusätzliche Spezifikationen und Beschreibung


Heizen oder Kühlen?
Dieser 5-stufige Drehzahlregler benötigt einen optionalen PT500 Temperaturfühler zur Messung der Umgebungstemperatur. Im Heizmodus wird der Lüfter aktiviert, wenn die gemessene Temperatur unter die eingestellte Temperatur fällt. Wenn die gemessene Temperatur über der eingestellten Temperatur liegt, wird der Lüfter deaktiviert. Im Kühlmodus ist die Funktion umgekehrt. Über eine Steckbrücke kann zwischen Heiz- und Kühlbetrieb gewählt werden.

PT500 Temperaturfühler
Die Umgebungstemperatur wird über den PT500-Temperaturfühler gemessen. Dieser Temperaturfühler ist in verschiedenen Gehäusetypen erhältlich. PT500-Temperatursensoren sind Platin-Widerstandsthermometer. Ihr Ausgangswiderstandswert ändert sich in Abhängigkeit von der gemessenen Temperatur. Bei 0 °C hat ein PT500-Sensor einen Widerstandswert von 500 Ohm. Wenn die gemessene Temperatur steigt, erhöht sich der Ausgangswert. Aber auch das Kabel dieser Sensoren hat einen Widerstandswert. Je länger das Kabel ist, desto höher ist der Widerstandswert. Übermäßig lange Kabel können daher die gemessene Temperatur beeinflussen. Daher ist es ratsam, die Kabellänge dieser Art von Sensoren zu begrenzen. Je größer die Kabellänge ist, desto höher ist das Risiko von Fehlmessungen und Ungenauigkeiten.

Manuelle oder automatische Drehzahlwahl?GTH Traforegler mit Temperatureingang
Über den Drehschalter kann die Drehzahl manuell eingestellt werden. Wird 'Auto' gewählt, erhöht sich die Drehzahl automatisch in 5 Stufen, wenn die Umgebungstemperatur unter die gewählte Temperatur fällt. Je größer die Differenz, desto höher ist die Drehzahl. Im Kühlbetrieb erhöht sich die Drehzahl, wenn die gemessene Temperatur die gewählte Temperatur überschreitet (Auto-Modus).

Ungeregelter Ausgang
Im Heizbetrieb wird der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur niedriger als die gewählte Temperatur ist. Im Kühlbetrieb ist der Vorgang umgekehrt. In dieser Anwendung steuert der ungeregelte Ausgang das Warmwasserzufuhrventil (Heizbetrieb). Der ungeregelte Ausgang ist entweder EIN (230 VAC) oder AUS (0 VAC). Der maximale Strom des ungeregelten Ausgangs beträgt 2 A (ohmsche Lasten).

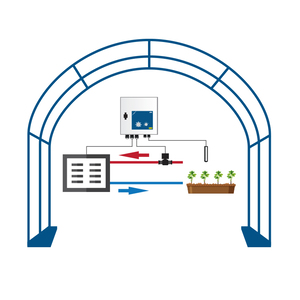

Im Heizbetrieb wird der ungeregelte Ausgang in der Regel zur Steuerung eines Wasserventils zur Regulierung des Warmwasserflusses oder eines Relais zur Aktivierung einer elektrischen Heizung verwendet. Der ungeregelte Ausgang wird gleichzeitig mit dem Ventilator aktiviert. Wenn das Gebläse läuft, wird die Heizung aktiviert.

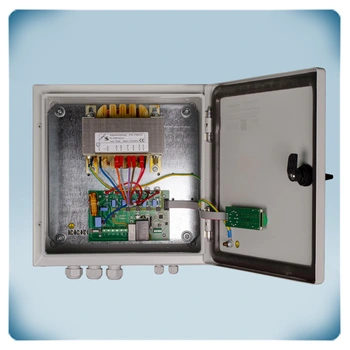

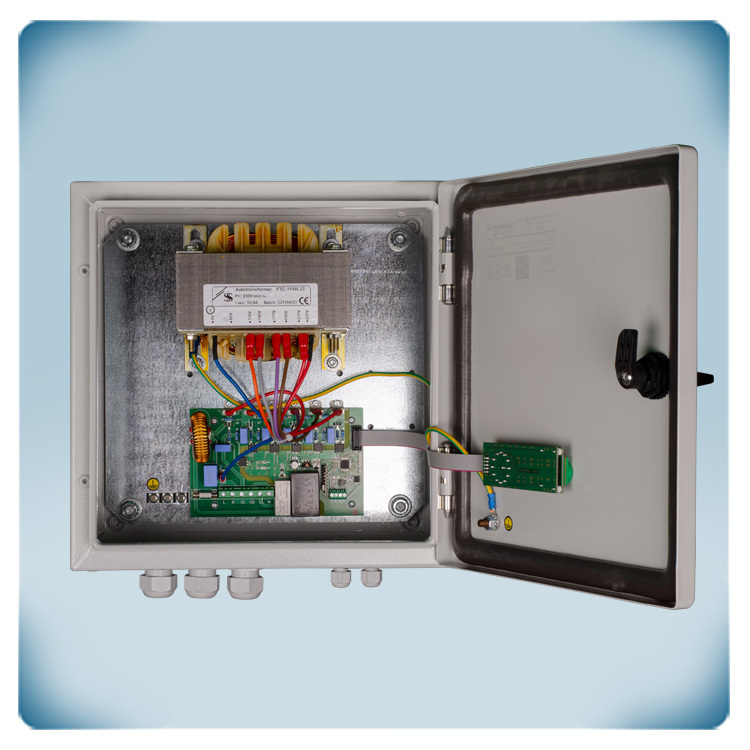

Spartransformator-Technologie
Mit Hilfe der Spartransformatortechnik werden die Motorspannung und die Gebläsedrehzahl in 5 Stufen reduziert. Dieser Regler ist daher nur für spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller. Die Spartransformatortechnik ist sehr zuverlässig und robust. Sie erzeugt eine Motorspannung mit perfekter sinusförmiger Form. Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer langen Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.

Solides Gehäuse
Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Stellen Sie ihn vorzugsweise an einem kühlen Ort auf, am besten nicht im direkten Sonnenlicht. Das Gehäuse ist aus hochwertigem Stahl gefertigt. Das ist angesichts des Gewichts der Spartransformatoren wichtig. Dank des Metallgehäuses ist auch die Wärmeableitung wesentlich effizienter. Dadurch ist die maximale Leistung dieses Drehzahlreglers außergewöhnlich hoch. Das Gehäuse bietet einen IP54-Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann an einer Wand oder einem Paneel im Innenbereich installiert werden.

Drehzahlregelung besser verstehen

Temperaturabhängige Drehzahlregelung
