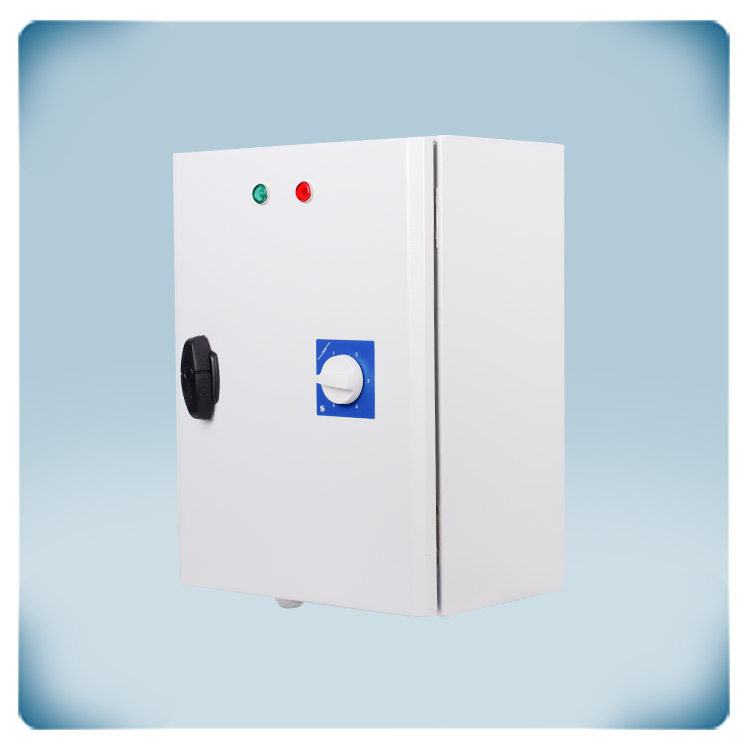

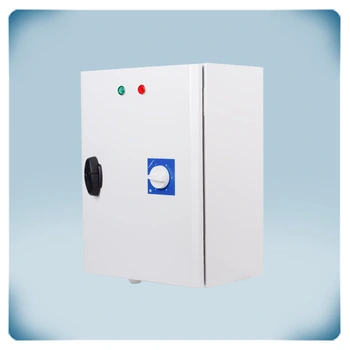

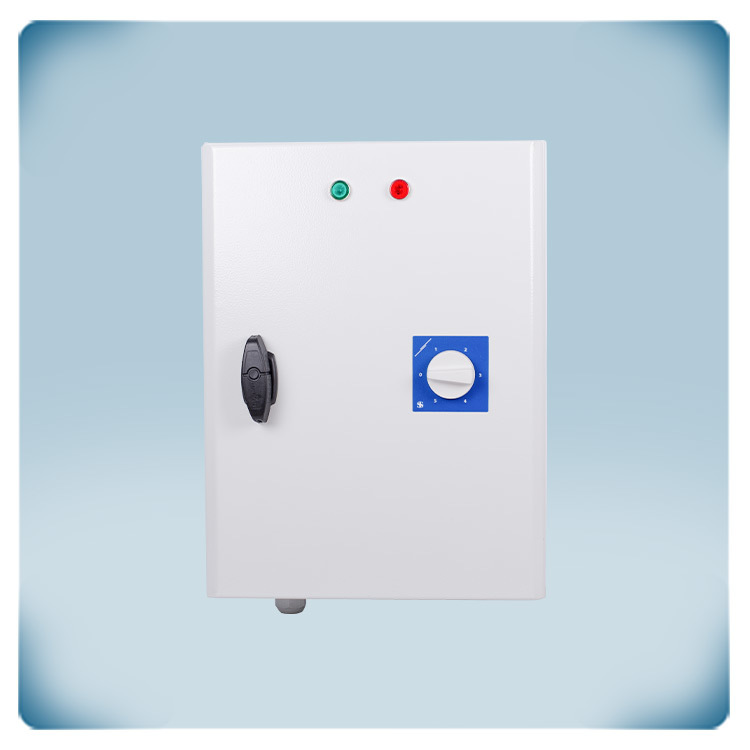

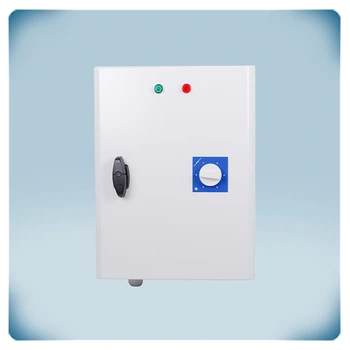

Trafo-Drehzahlregler 400 V | TK Schutz | Fernsteuerung EIN AUS | 6 A
Produktbeschreibung
Dieser Traforegler steuert dreiphasige 400V Drehstrommotoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 6 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Nach einem Stromausfall läuft der Motor automatisch wieder an. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Der Alarmausgang und der ungeregelte Ausgang können externe Geräte ansteuern, um Warnungen zu erzeugen oder den Normalbetrieb zu bestätigen. Über die Schliesser- und Öffnerkontakte kann der Motor ferngesteuert freigegeben oder gesperrt werden. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
5-stufiger Drehschalter für die manuelle Steuerung
Der Regler verfügt über einen Drehschalter mit fünf Stellungen, die jeweils einer anderen Ventilatorstufe entsprechen. Eine der Stellungen ist die OFF-Stellung, die den Motor direkt abschaltet.
Autotransformator-TechnologieDer Drehzahlregler nutzt die Spartransformatortechnologie, um die Drehzahl und die Motorspannung in fünf Stufen zu reduzieren. Er wurde entwickelt, um dreiphasige 400-VAC-Motoren durch Variation der Ausgangsspannung zu steuern. Die verfügbaren Ausgangsspannungen sind: 130, 180, 230, 300 und 400 VAC. Die Spartransformatortechnologie, die im Lüfterdrehzahlregler eingesetzt wird, ist eine Methode zur Regelung der Drehzahl von Wechselstrommotoren durch Anpassung der dem Motor zugeführten Spannung.
Der Spartransformator hat eine einzelne Wicklung, die Teil des Motorstromkreises ist. Diese Wicklung ist normalerweise um einen Magnetkern gewickelt. Entlang der Wicklung befinden sich mehrere Anzapfungen, die jeweils einem anderen Spannungsniveau entsprechen. Diese Anzapfungen sind mit dem Drehschalter des Lüfterdrehzahlreglers verbunden. Wenn der Drehzahlregler auf eine bestimmte Drehzahl eingestellt ist, wählt er einen entsprechenden Abgriff an der Spartransformatorwicklung. Durch den Anschluss des Motorstromkreises an diese Anzapfung wird die dem Motor zugeführte Spannung reduziert.
Die Spartransformatortechnologie, die in dieser Produktreihe verwendet wird, ermöglicht eine stufenweise Spannungsregelung. Jede Stellung des Drehschalters entspricht einer bestimmten Spannungsanzapfung, was zu unterschiedlichen Drehzahleinstellungen für den Motor führt. Die Anzahl der verfügbaren Drehzahlstufen hängt von der Konstruktion des Spartransformators ab.
Spartransformatoren sind so konstruiert, dass sie eine Motorspannung mit einer perfekten Sinuswellenform erzeugen. Das gewährleistet einen reibungslosen und effizienten Motorbetrieb und reduziert elektrische Geräusche und Vibrationen.
Zusätzliche Eingänge für die Fernsteuerung
Die STRA4-Serie bietet zusätzliche Eingänge, die eine Fernsteuerung des Motors ermöglichen. Diese Eingänge können verwendet werden, um den Motor aus der Ferne zu aktivieren oder zu deaktivieren. So kann beispielsweise ein Rauchmelder angeschlossen werden, um den Motor bei Auftreten eines Rauchalarms zu deaktivieren. Ein weiteres Beispiel ist die Verwendung eines Türkontakts zur Steuerung eines Luftschleiers. Wenn sich die Tür öffnet, löst der Kontakt den Luftschleier über den Eingang des Reglers aus.
Thermische Überwachung mit TK-Kontakten
Diese Steuerung bietet die Möglichkeit, thermische Motorkontakte (TK-Kontakte) zu überwachen. Die TK-Kontakte überwachen die Temperatur der Motorwicklung, und wenn eine Überhitzung auftritt, wird der Motor deaktiviert, um Schäden zu vermeiden. Die TK-Aktivierung löst auch den Alarmausgang aus, der an ein externes Alarmmodul angeschlossen werden kann.
Automatischer Reset nach Stromausfall
Die Steuerung setzt sich nach einem Stromausfall automatisch zurück. Wenn die Stromversorgung wiederhergestellt ist, läuft der Motor automatisch wieder an, so dass der Drehschalter nicht mehr manuell in die gewünschte Geschwindigkeitsposition gebracht werden muss.
Ausgänge zur Steuerung externer Geräte
Der Regler verfügt über einen zusätzlichen ungeregelten Ausgang (230 VAC), der aktiv ist, wenn der Motor aktiviert ist. Dieser Ausgang kann zur Steuerung externer Geräte verwendet werden, wie z.B. Anzeigelampen, Öffnen/Schließen von Gittern der Luftkanäle oder Aktivierung der Beleuchtung. Der Ausgang ist immer entweder EIN (230 Volt) oder AUS (0 Volt), und sein maximaler Strom beträgt 2 A.
Gehäuse für Wandmontage im Innenbereich
Der Regler ist für den Innenbereich konzipiert und kann an einer Wand oder Tafel montiert werden. Das Gehäuse ist aus hochwertigem Stahl gefertigt und bietet Schutz vor Stößen. Es hat die Schutzart IP54 und ist somit gegen das Eindringen von Staub und Wasser geschützt.
