Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 6 A
Produktbeschreibung

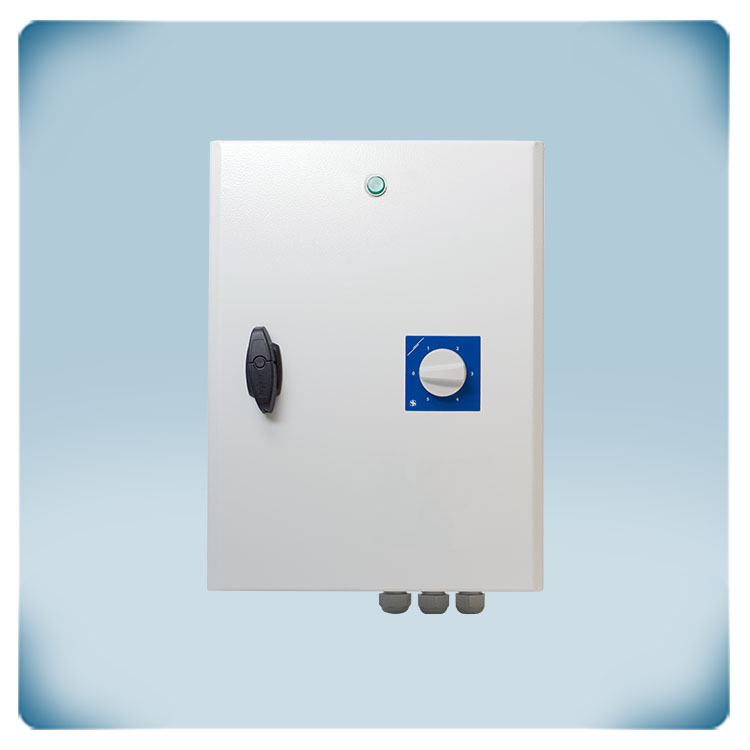

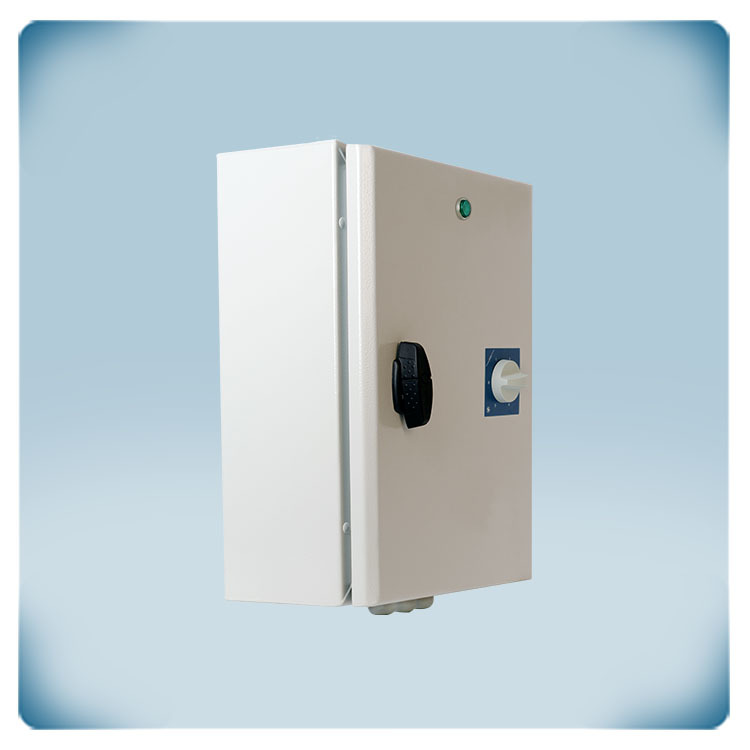

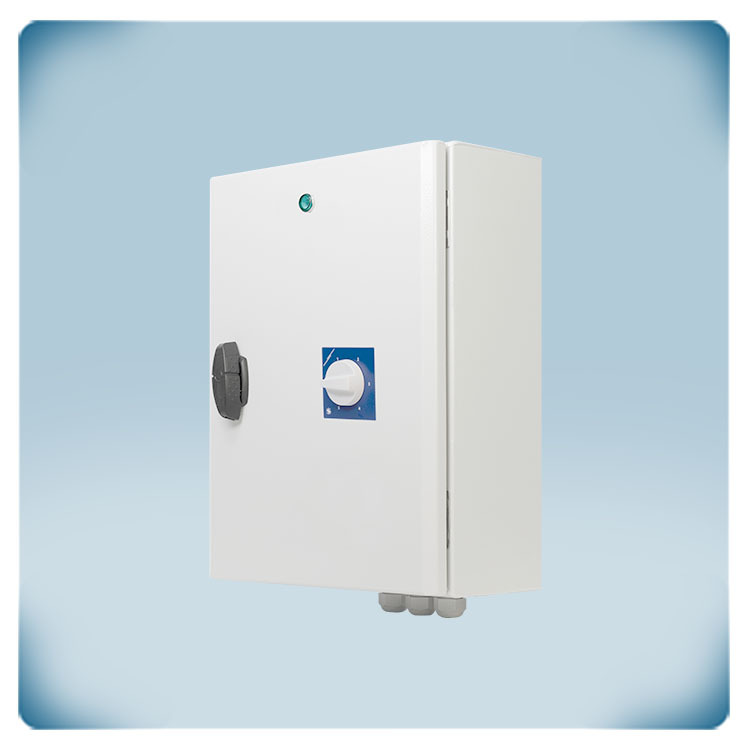

Dieser 5-Stufen Trafo steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 6 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler
Der STRS4-60L40 ist für die Steuerung von 400-V Drehstromlüftern in fünf Stufen ausgelegt und verwendet eine Spartransformatortechnologie. Dies ermöglicht die Anpassung der an den Lüftermotor gelieferten Spannung, was sich wiederum auf die Drehzahl des Motors und somit auf die Lüftergeschwindigkeit auswirkt. Die Primärwicklung des Spartransformators verfügt über fünf Anzapfungen oder Klemmen, die je nach Einstellung der Lüfterdrehzahl verschiedene Spannungswerte liefern. Als Steuermechanismus wird ein 5-stufiger Drehschalter verwendet. Die Anzapfungen des Transformators werden eingestellt, wenn eine bestimmte Drehzahl am Drehschalter gewählt wird. Dadurch ändert sich die an den Lüftermotor gelieferte Spannung und die Lüfterdrehzahl wird reguliert.
AnschlüsseUm einen ordnungsgemäßen Anschluss und einen sicheren Betrieb zu gewährleisten, müssen Sie bei der Verdrahtung eines Drehstrom-Ventilatormotors bestimmte Regeln einhalten. Der erste Schritt ist das Auffinden der Motorkabel. Drehstrommotoren haben in der Regel sechs Kabel,, wobei die Buchstaben U, V und W die drei Phasen bezeichnen. Dies sind die Ausgänge zum Motor, während die Klemmen R, S und T für die Stromversorgung des Reglers verwendet werden. Die Nennspannung des Motors können Sie auf dem Typenschild oder in den technischen Daten nachlesen. Es ist wichtig, dass die Versorgungsspannung mit der Motorspannung übereinstimmt.
Je nach Motorspannung und verfügbarer Stromversorgung müssen Sie den Motor entweder im Dreieck (Δ) oder im Stern Verhältnis (Y) verdrahten. Die empfohlene Verdrahtungskonfiguration für das jeweilige Motormodell sollte auf dem Typenschild des Motors oder in der Dokumentation des Herstellers angegeben sein. Beachten Sie die Erdungsvorschriften, die in den örtlichen Elektrovorschriften und -bestimmungen festgelegt sind. Drehstrommotoren müssen in der Regel aus Sicherheitsgründen geerdet werden.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS4 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS4 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine eiphasige Version des STRS4: den STRS1. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die dreiphasigen Modelle und hier für die einphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Montage
Um die ordnungsgemäße Funktion und Sicherheit zu gewährleisten, müssen bei der Montage des Drehzahlreglers an einer Wand oder einem Paneel unbedingt die spezifischen Installationsanweisungen und -richtlinien beachtet werden.
Wählen Sie eine stabile und sichere Montagefläche, die das Gewicht des Reglers tragen kann. Vergewissern Sie sich, dass die Oberfläche eben ist und keine Hindernisse oder Vorsprünge aufweist, die die Installation oder Verwendung des Reglers behindern könnten. Platzieren Sie das Steuergerät vertikal an der Wand. Stellen Sie sicher, dass der Bereich um den Regler herum ausreichend belüftet ist. Um eine Überhitzung zu vermeiden und eine optimale Kühlung zu gewährleisten, lassen Sie um den Regler herum genügend Platz für die Luftzirkulation, insbesondere an den Seiten und oben. Installieren Sie das Steuergerät an einem Ort, an dem die Umgebungstemperatur in einem angemessenen Bereich liegt. Vermeiden Sie zu warme Bereiche, wie z. B. in der Nähe von Wärmequellen oder in direkter Sonneneinstrahlung, da sich dies negativ auf die Funktionalität und Lebensdauer des Reglers auswirken kann. Beachten Sie die Verdrahtungsanweisungen für das Steuergerät. Vergewissern Sie sich, dass die Verkabelung sicher befestigt und abgeschirmt ist, um eine Beschädigung des Reglers oder einen unbeabsichtigten Kontakt zu vermeiden. Berücksichtigen Sie alle besonderen Umgebungsfaktoren, wie z. B. Feuchtigkeit, Staub oder korrosive Materialien, die die Leistung des Reglers beeinträchtigen können. Verwenden Sie bei Bedarf geeignete Gehäuse oder Abdeckungen, um die Sicherheit des Reglers zu gewährleisten. Installieren Sie den Regler an einem Ort, der für Wartung, Inspektion und eventuelle Einstellungen leicht zugänglich ist. Achten Sie darauf, dass um den Regler herum genügend Platz vorhanden ist, um die Schalter, Klemmen und andere Komponenten der Benutzerschnittstelle zu erreichen.
Gehäuse für Wandmontage im Innenbereich

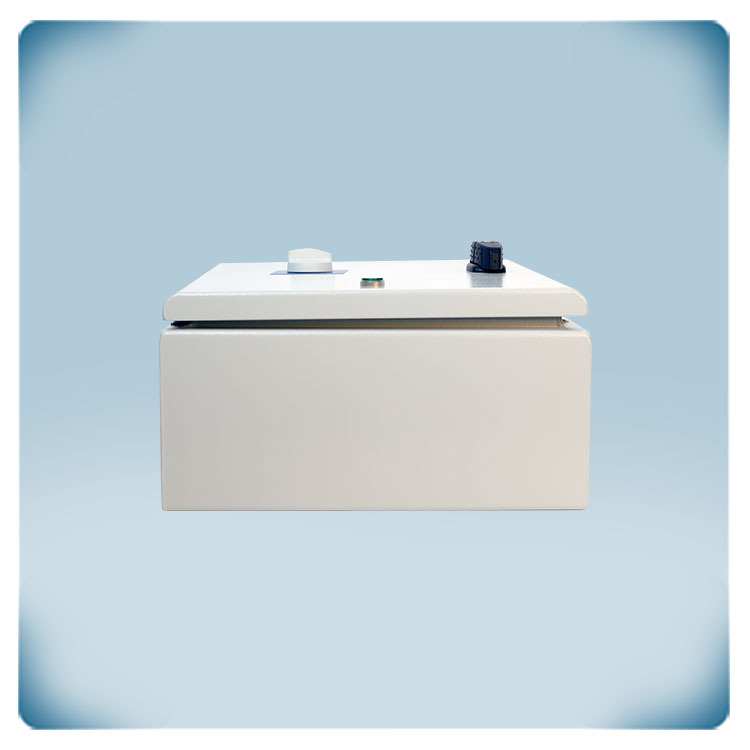

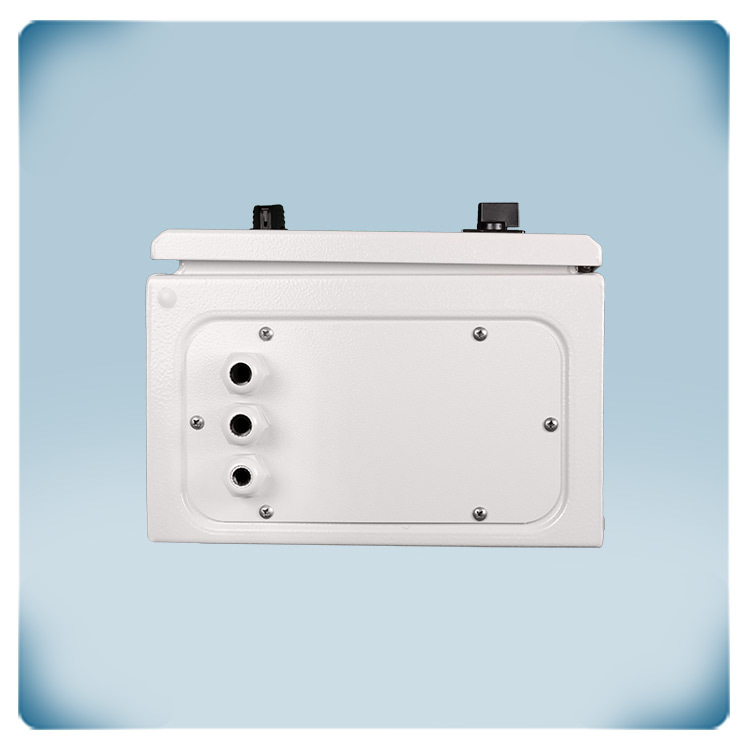

Das EN-zertifizierte Metallgehäuse des STRS4-60L40 ist mit einer Lackierung versehen, die gegen äußere mechanische Einwirkungen resistent ist. Die Schutzart IP54 gewährleistet, dass das Gehäuse einen hohen Schutz gegen das Eindringen von Staub und Wasser bietet, erfolgreich gegen Staubpartikel abgedichtet ist und Spritzwasser aus allen Richtungen standhaltet, wodurch es für mäßig anspruchsvolle Umgebungen geeignet ist.
