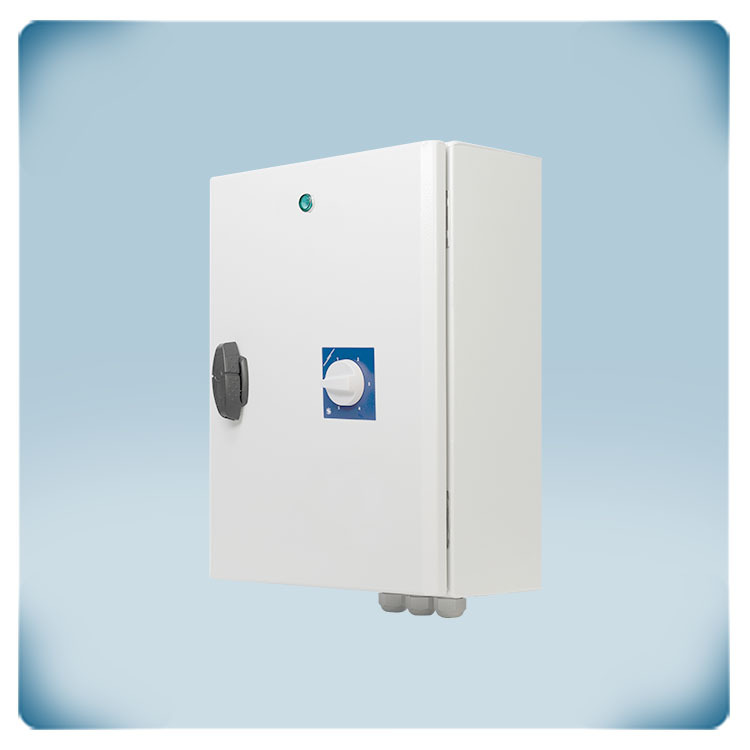

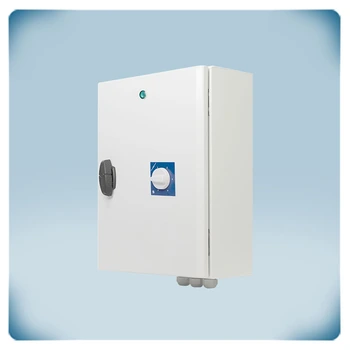

Trafo-Drehzahlregler 400 V | Motorschutzfunktion | 4 A
Produktbeschreibung
Dieser 5-Stufen Trafo steuert dreiphasige 400V Motoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 4 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
Was ist ein Traforegler
Der STRS4-40L40 bietet mehrere Geschwindigkeitsoptionen für die Steuerung von 400-V Drehstromlüftern mit Hilfe eines Spartransformators, der die Anpassung der an den Lüftermotor gelieferten Spannung ermöglicht, was wiederum die Drehzahl des Motors und damit die Lüftergeschwindigkeit beeinflusst. Der Spartransformator verfügt über mehrere Anzapfungen bzw. Klemmen entlang der Primärwicklung, die verschiedene Spannungsniveaus bereitstellen, die den verschiedenen Drehzahlstufen der Ventilatoren entsprechen.

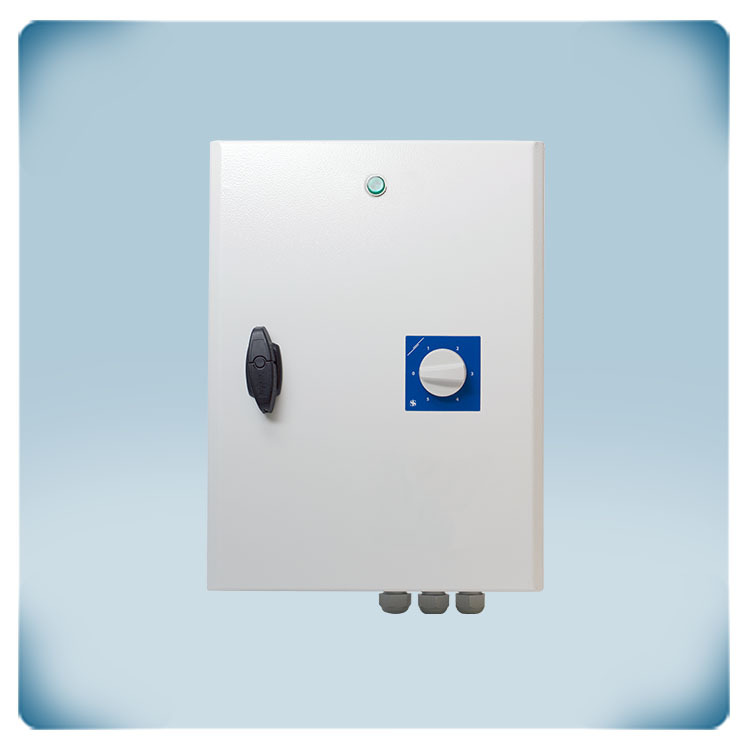

Der Steuermechanismus ist ein 5-stufiger Drehschalter. Wird mit dem Drehschalter eine bestimmte Geschwindigkeitseinstellung gewählt, werden die Anzapfungen des Transformators angepasst, wodurch sich die an den Lüftermotor gelieferte Spannung ändert und die Lüftergeschwindigkeit entsprechend gesteuert wird. Jede Stufe oder Position des Schalters entspricht einer bestimmten Ausgangsspannung, so dass der Benutzer die gewünschte Lüfterdrehzahl wählen kann. Die verfügbaren Ausgangsspannungen sind: 130, 180, 230, 300 und 400 VAC.
Verkabelung
Bei der Verdrahtung eines Drehstrom-Ventilatormotors müssen Sie bestimmte Richtlinien beachten, um korrekte Anschlüsse und einen sicheren Betrieb zu gewährleisten.

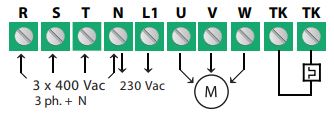

Der erste Schritt besteht darin, die Motorkabel zu identifizieren. Bei Drehstrommotoren gibt es in der Regel Kabel, die mit U, V und W für die drei Phasen gekennzeichnet sind. Das sind die Ausgänge zum Motor, während der Regler selbst über die Klemmen R, S und T + N (für den Nullleiter) versorgt wird.
Prüfen Sie das Typenschild des Motors oder die technischen Daten, um die Nennspannung des Motors zu ermitteln. Es ist wichtig, dass die Motorspannung mit der verfügbaren Versorgungsspannung übereinstimmt.
Je nach Motorspannung und verfügbarer Stromversorgung müssen Sie den Motor entweder im Dreieck (Δ) oder im Stern (Y) verdrahten. Auf dem Typenschild des Motors oder in der Dokumentation des Herstellers sollte die geeignete Verdrahtungskonfiguration für das jeweilige Motormodell angegeben sein.
Befolgen Sie die Erdungsrichtlinien, die in den örtlichen Elektrovorschriften festgelegt sind. Normalerweise müssen Drehstrommotoren aus Sicherheitsgründen geerdet werden.
Thermischer Motorschutz
Wenn Ihr Motor mit einem TK Anschluss für seinen Wärmeschutz ausgestattet ist, können Sie diesen TK an den STRS4 Traforegler anschließen. Sobald der Motor überhitzt, öffnet er seinen TK Kontakt, wodurch der STRS4 die Stromzufuhr zum Motor unterbricht. Danach können Sie nach der Ursache für die Überhitzung suchen. In der Regel liegt dies daran, dass der Motor zu viel Strom zieht, was wiederum z. B. durch eine Blockierung, Reibung, defekte Lager usw. verursacht wird. Es gibt auch eine eiphasige Version des STRS4: den STRS1. Wenn Sie noch mehr zusätzliche Optionen wünschen, wie z. B. die Fernsteuerung von START/STOP, die Umschaltung zwischen niedrigen und hohen Drehzahlen oder die Steuerung über einen Analogeingang oder Modbus, schauen Sie bitte hier für die dreiphasigen Modelle und hier für die einphasigen Modelle.
Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden. Da dieser Ausgang entweder EIN (230 Volt) oder AUS (0 Volt) ist, wird er als "ungeregelter Ausgang" bezeichnet. Der maximale Strom dieses Ausgangs beträgt 2 A
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.
Montage
Bei der Montage des Drehzahlreglers an einer Wand oder Schalttafel müssen bestimmte Installationsanweisungen und -richtlinien beachtet werden, um die ordnungsgemäße Funktion und Sicherheit zu gewährleisten.
Wählen Sie eine stabile und sichere Montagefläche, die das Gewicht des Reglers tragen kann. Vergewissern Sie sich, dass die Oberfläche eben und frei von Hindernissen oder Vorsprüngen ist, die die Installation oder den Betrieb des Reglers beeinträchtigen könnten.
Montieren Sie das Steuergerät in vertikaler Position. Dies ermöglicht eine gute Luftzirkulation und Kühlung der internen Komponenten. Achten Sie auf eine ausreichende Belüftung um das Steuergerät herum. Lassen Sie um das Steuergerät herum ausreichend Platz für den Luftstrom, insbesondere an den Seiten und oben, um eine Überhitzung zu vermeiden und eine optimale Kühlung zu gewährleisten. Installieren Sie den Regler an einem Ort mit einer geeigneten Umgebungstemperatur. Vermeiden Sie Bereiche, die übermäßig heiß sind, z. B. in der Nähe von Wärmequellen oder in direktem Sonnenlicht, da dies die Leistung und Lebensdauer des Steuergeräts beeinträchtigen kann. Befolgen Sie die Anweisungen zur Verdrahtung des Steuergeräts. Stellen Sie sicher, dass die Verkabelung ordnungsgemäß gesichert und geschützt ist, um Beschädigungen oder versehentliche Berührungen zu vermeiden.
Berücksichtigen Sie alle besonderen Umgebungsbedingungen, die die Leistung des Steuergeräts beeinträchtigen können, z. B. Feuchtigkeit, Staub oder korrosive Substanzen. Ergreifen Sie gegebenenfalls zusätzliche Maßnahmen zum Schutz des Steuergeräts, wie z. B. die Verwendung geeigneter Gehäuse oder Abdeckungen. Installieren Sie das Steuergerät an einem Ort, der einen einfachen Zugang für Wartung, Inspektion und eventuelle Einstellungen ermöglicht. Stellen Sie sicher, dass um den Regler herum ausreichend Platz vorhanden ist, um auf die Schalter, Klemmen und andere Elemente der Benutzeroberfläche zugreifen zu können.
Gehäuse

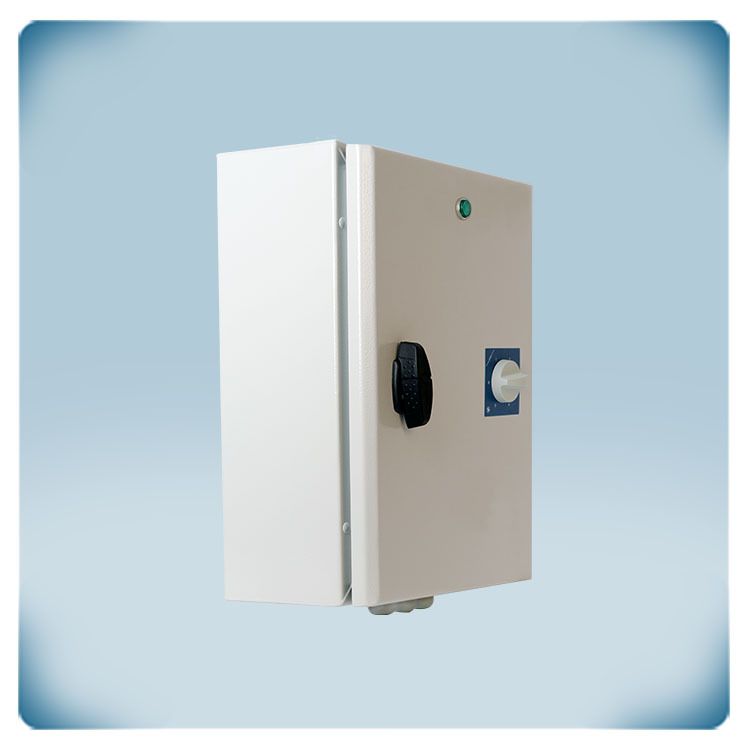

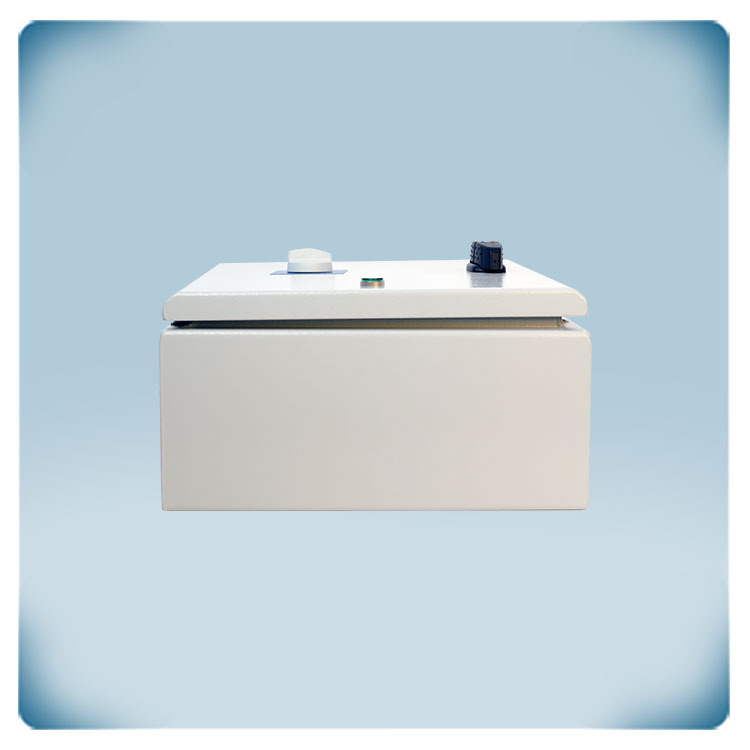

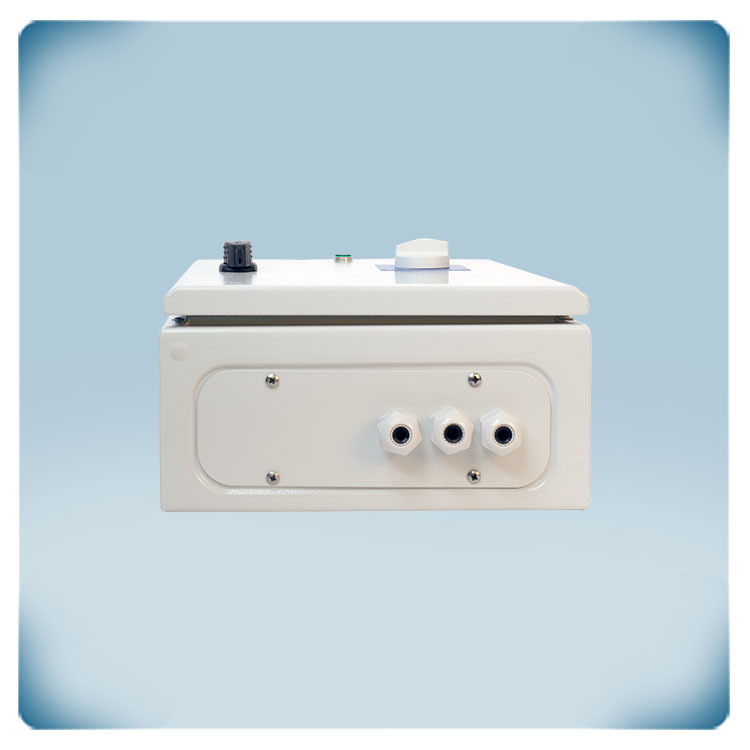

Der STRS4-40L40 verfügt über ein Metallgehäuse mit einer Lackierung, die gegen äußere mechanische Einwirkungen resistent ist. Die Schutzart IP54 garantiert, dass die Gehäuse einen hohen Schutz gegen das Eindringen von Staub und Wasser bieten. Sie sind wirksam gegen Staubpartikel abgedichtet und widerstehen Spritzwasser aus allen Richtungen, wodurch sie sich für mäßig anspruchsvolle Umgebungen eignen.
